نقشه انفجاری پمپ طبقاتی

پمپ‌های طبقاتی از جمله تجهیزات حیاتی در صنایع مختلف و حتی مصارف خانگی به شمار می‌روند که وظیفه افزایش فشار و انتقال سیالات را بر عهده دارند. درک ساختار داخلی این پمپ‌ها برای نگهداری، تعمیر و انتخاب صحیح آن‌ها امری ضروری است. «نقشه انفجاری پمپ طبقاتی» ابزاری بصری و قدرتمند است که اجزای پمپ را به صورت جداگانه و با حفظ ترتیب مونتاژ آن‌ها نمایش می‌دهد. این مقاله به شما کمک می‌کند تا با مفهوم نقشه انفجاری پمپ طبقاتی، اهمیت آن و اجزای کلیدی که در این نقشه‌ها مشاهده می‌شوند، آشنا شده و درک عمیق‌تری از عملکرد این دستگاه‌های پیچیده به دست آورید.

نقشه انفجاری پمپ طبقاتی چیست و چرا اهمیت دارد؟

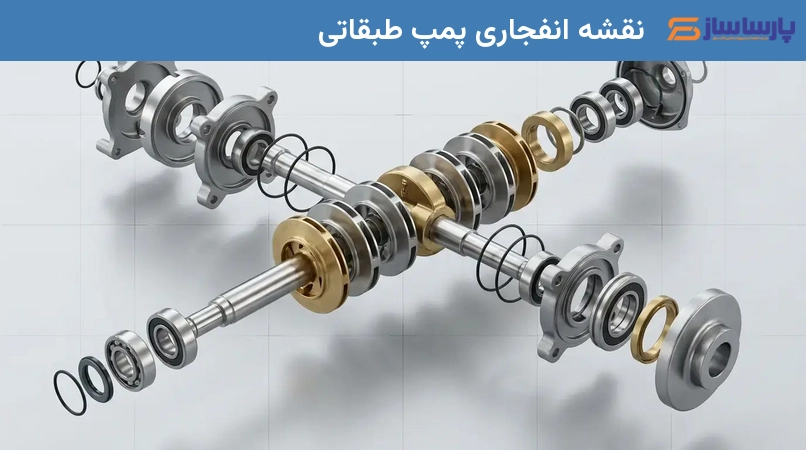

نقشه انفجاری (Exploded View) یک نمایش دیاگرامی است که اجزای یک سیستم یا محصول را به گونه‌ای نشان می‌دهد که گویی از هم جدا شده و در فضا معلق هستند، اما ارتباط منطقی و ترتیب مونتاژ آن‌ها همچنان حفظ شده است. این نوع نقشه برای پمپ‌های طبقاتی، تمامی قطعات داخلی و خارجی از جمله پروانه‌ها، دیفیوزرها، شفت، آب‌بندی‌ها و محفظه را به وضوح نشان می‌دهد. هدف اصلی این نقشه‌ها، ساده‌سازی درک ساختار پیچیده پمپ و تسهیل فرآیندهای مرتبط با آن است، به ویژه برای پمپ‌های افقی طبقاتی مدل EH که کاربرد گسترده‌ای در صنایع مختلف دارند.

تعریف نقشه انفجاری

نقشه انفجاری یک تصویر فنی است که در آن، قطعات یک مجموعه به گونه‌ای ترسیم می‌شوند که از یکدیگر فاصله گرفته‌اند، اما موقعیت نسبی آن‌ها به وضوح قابل تشخیص است. این فاصله گرفتن به بیننده امکان می‌دهد تا هر قطعه را به صورت مجزا مشاهده کرده و نحوه اتصال آن به سایر قطعات را درک کند. در مورد پمپ طبقاتی، این نقشه نشان می‌دهد که هر طبقه پمپ چگونه از پروانه، دیفیوزر و سایر اجزا تشکیل شده و چگونه این طبقات به یکدیگر متصل می‌شوند تا یک واحد کامل را تشکیل دهند. این وضوح بصری، درک ساختار پمپ‌های برندهایی مانند Pentax، Lowara، Grundfos، Shakti، Peldap، Caprari و Ritz را آسان‌تر می‌کند.

اهمیت و کاربردهای نقشه انفجاری

نقشه‌های انفجاری برای مهندسان، تکنسین‌ها و حتی کاربران نهایی پمپ‌ها از اهمیت بالایی برخوردارند. این نقشه‌ها در موارد زیر کاربرد فراوانی دارند:

• شناسایی قطعات:به سرعت می‌توان قطعات یدکی مورد نیاز را شناسایی و سفارش داد. این امر برای انواع پمپ‌ها از جمله پمپ‌های شناور، بوستر، لجن‌کش و لوب، و به ویژه پمپ‌های طبقاتی افقی، بسیار حیاتی است.
• مونتاژ و دمونتاژ:راهنمای دقیقی برای باز و بسته کردن پمپ ارائه می‌دهند و از بروز خطاهای احتمالی جلوگیری می‌کنند. این ویژگی در فرآیندهای تعمیر و نگهداری بسیار ارزشمند است.
• تعمیر و نگهداری:فرآیند عیب‌یابی و تعویض قطعات فرسوده را ساده‌تر کرده و به افزایش طول عمر پمپ کمک می‌کنند.
• آموزش:ابزاری عالی برای آموزش نحوه عملکرد و ساختار داخلی پمپ‌ها هستند و به درک بهتر اصول هیدرولیک کمک می‌کنند.

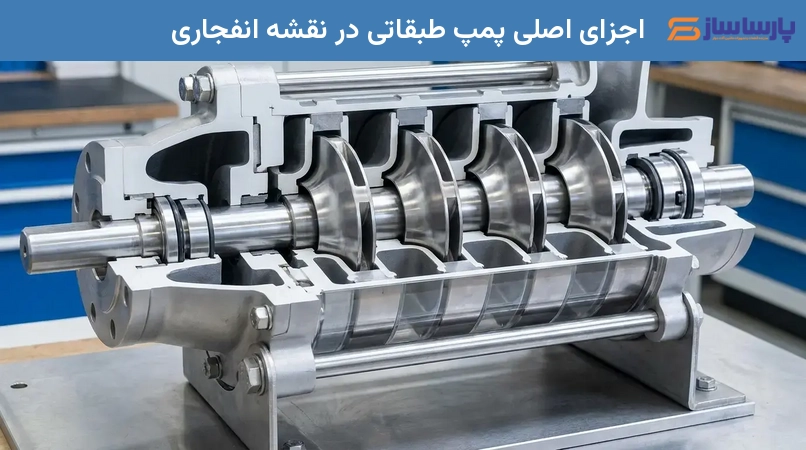

اجزای اصلی پمپ طبقاتی در نقشه انفجاری

پمپ‌های طبقاتی از چندین مرحله یا طبقه تشکیل شده‌اند که هر یک شامل یک پروانه و یک دیفیوزر است. در یک نقشه انفجاری، می‌توان تمامی این اجزا را به تفکیک مشاهده کرد. در ادامه به برخی از مهم‌ترین اجزایی که در نقشه انفجاری پمپ طبقاتی دیده می‌شوند، اشاره شده است:

بدنه و محفظه

بدنه یا محفظه پمپ (Casing) ساختار اصلی پمپ را تشکیل می‌دهد و تمامی اجزای داخلی را در خود جای می‌دهد. این محفظه معمولاً از چدن، فولاد ضد زنگ یا سایر مواد مقاوم ساخته می‌شود و وظیفه تحمل فشار سیال و محافظت از قطعات داخلی را بر عهده دارد. در پمپ‌های طبقاتی، محفظه به گونه‌ای طراحی شده است که چندین طبقه را به صورت سری در خود جای دهد و مسیر جریان سیال را بین طبقات هدایت کند. طراحی دقیق محفظه برای کارایی و دوام پمپ حیاتی است.

پروانه‌ها و دیفیوزرها

پروانه‌ها (Impellers) قلب تپنده پمپ هستند که با چرخش خود، انرژی جنبشی را به سیال منتقل می‌کنند. در پمپ‌های طبقاتی، چندین پروانه به صورت سری قرار گرفته‌اند تا فشار سیال را در هر طبقه افزایش دهند. این ترتیب، امکان دستیابی به فشارهای بسیار بالاتر را نسبت به پمپ‌های تک‌مرحله‌ای فراهم می‌کند. دیفیوزرها (Diffusers) نیز پس از هر پروانه قرار می‌گیرند و وظیفه تبدیل انرژی جنبشی سیال به انرژی فشاری را بر عهده دارند. این دو جزء با همکاری یکدیگر، فشار نهایی سیال را به میزان قابل توجهی افزایش داده و کارایی پمپ را تضمین می‌کنند.

شفت و آب‌بندی

شفت (Shaft) یک میله مرکزی است که پروانه‌ها روی آن نصب شده و نیروی چرخشی موتور را به آن‌ها منتقل می‌کند. این جزء باید از استحکام و دقت بالایی برخوردار باشد تا ارتعاشات را به حداقل برساند. آب‌بندی‌ها (Seals)، که معمولاً شامل مکانیکال سیل یا پکینگ هستند، از نشت سیال از محل خروج شفت از بدنه پمپ جلوگیری می‌کنند. کیفیت و نوع آب‌بندی در عملکرد و طول عمر پمپ بسیار حائز اهمیت است، زیرا از ورود هوا به داخل پمپ (که می‌تواند منجر به کاویتاسیون شود) و خروج سیال به بیرون جلوگیری می‌کند.

کاربردهای پمپ طبقاتی

پمپ‌های طبقاتی به دلیل توانایی در ایجاد فشارهای بالا، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند. در ادامه به مهم‌ترین کاربردها و مشخصات فنی این پمپ‌ها اشاره شده است:

کاربردها:

• افزایش فشار و انتقال سیال در مصارف صنعتی و خانگی
• بوستر پمپ‌های آبرسانی و آتش‌نشانی
• سیستم‌های آبیاری و کشاورزی
• سیستم‌های تهویه مطبوع و خنک‌کاری
• سیستم‌های شستشو

مشخصات فنی موتور (پمپ طبقاتی افقی EH):

• کلاس حفاظتی: IP55
• کلاس عایقی: F
• نوع سیال: تمیز، غیرقابل اشتعال، غیرقابل انفجار، عاری از ذرات جامد یا الیاف
• محدوده دمای سیال: -15°C تا 110°C
• حداکثر سیکل روشن/خاموش: 20 بار در ساعت
• نوع موتور: آسنکرون TEFC
• رله حرارتی: داخلی برای موتورهای تک‌فاز (خودکار)
• حداکثر دمای محیط: 40°C
• حداکثر فشار کاری: 10 بار (برای مدل‌های سه‌فاز)

دسته‌بندی کمپرسورهای صنعتی بر اساس عملکرد

کمپرسورهای صنعتی، که در کنار پمپ‌ها از ماشین‌آلات مهم در صنایع محسوب می‌شوند، بر اساس نحوه عملکردشان به دسته‌های مختلفی تقسیم می‌شوند. این دسته‌بندی‌ها شامل کمپرسورهای جابجایی مثبت (مانند پیستونی و روتاری) و کمپرسورهای دینامیکی (مانند سانتریفیوژ و محوری) است. هر دسته بر اساس مکانیزم فشرده‌سازی گاز، ویژگی‌های خاص خود را دارد که برای کاربردهای متفاوت صنعتی بهینه شده‌اند و در صنایع مختلفی از جمله تولید، نفت و گاز و پتروشیمی مورد استفاده قرار می‌گیرند.

کاربرد هر نوع کمپرسور در صنایع

هر نوع کمپرسور صنعتی برای کاربردهای خاصی طراحی شده است. به عنوان مثال، کمپرسورهای پیستونی برای فشارهای بالا و دبی پایین در صنایع نفت و گاز یا پتروشیمی استفاده می‌شوند. کمپرسورهای اسکرو به دلیل کارایی بالا و نگهداری آسان، در صنایع عمومی و کارخانجات رایج هستند. کمپرسورهای سانتریفیوژ نیز برای دبی‌های بسیار بالا و فشارهای متوسط در صنایع بزرگ مانند نیروگاه‌ها و واحدهای جداسازی هوا کاربرد دارند و نقش حیاتی در فرآیندهای تولید ایفا می‌کنند.

راهنمای انتخاب کمپرسور مناسب

انتخاب کمپرسور مناسب نیازمند در نظر گرفتن چندین فاکتور کلیدی است. این فاکتورها شامل دبی مورد نیاز (حجم هوای فشرده در واحد زمان)، فشار کاری، نوع سیال (هوا، گازهای خاص)، میزان مصرف انرژی، هزینه‌های نگهداری و فضای موجود برای نصب است. همچنین، شرایط محیطی و نیاز به هوای فشرده بدون روغن نیز در انتخاب نوع کمپرسور و تجهیزات جانبی آن تأثیرگذار است. مشاوره با متخصصین صنعتی می‌تواند در این زمینه کمک‌کننده باشد تا بهترین گزینه متناسب با نیازهای خاص هر صنعت انتخاب شود.

نتیجه‌گیری

نقشه انفجاری پمپ طبقاتی ابزاری بی‌نهایت ارزشمند برای درک ساختار پیچیده این پمپ‌ها است. با مطالعه دقیق این نقشه‌ها، می‌توان به راحتی اجزای مختلف پمپ را شناسایی کرده و فرآیندهای نگهداری و تعمیر را به شکل مؤثرتری انجام داد. درک این نقشه‌ها نه تنها به افزایش طول عمر پمپ کمک می‌کند، بلکه کارایی و ایمنی عملیاتی آن را نیز بهبود می‌بخشد و در نهایت به انتخاب‌های هوشمندانه‌تر در صنعت و مصارف خانگی منجر می‌شود. این دانش پایه، برای هر کسی که با پمپ‌های طبقاتی سروکار دارد، ضروری است.
