افت فشار کمپرسور یکی از چالشهای رایج در سیستمهای هوای فشرده است که میتواند عملکرد تجهیزات صنعتی را مختل کند و هزینههای عملیاتی را افزایش دهد. در این مقاله به بررسی جامع دلایل این پدیده و ارائه راهکارهای مؤثر برای پیشگیری و رفع آن میپردازیم تا بتوانید سیستم هوای فشرده خود را بهینه نگه دارید و به افزایش عمر مفید کمپرسور خود کمک کنید.
افت فشار کمپرسور چیست و چرا اهمیت دارد؟
افت فشار کمپرسور به معنای کاهش ناخواسته فشار هوای خروجی از کمپرسور نسبت به فشار مورد نیاز یا تنظیمشده است. در حالی که افت فشار تا ۱۰ درصد در سیستمهای هوای فشرده طبیعی تلقی میشود، هرگونه کاهش فشار بیش از این میزان، نشاندهنده وجود مشکل است. نادیده گرفتن افت فشار میتواند به کاهش راندمان کمپرسور، افزایش استهلاک قطعات، بالا رفتن مصرف انرژی (برق یا سوخت) و اختلال در عملکرد ابزارهای پنوماتیک منجر شود. این مشکلات در نهایت هزینههای زیادی را به مجموعه تحمیل میکند و حتی ممکن است به خرید اشتباه کمپرسور با ظرفیت بالاتر منجر شود.
برای درک بهتر اهمیت این موضوع، به جدول زیر توجه کنید که پیامدهای افت فشار را به وضوح نشان میدهد:
| کاهش راندمان کمپرسور | افزایش استهلاک و خرابی | افزایش مصرف انرژی |
|---|---|---|
| کمپرسور سختتر کار میکند اما نمیتواند نیاز هوا را برآورده کند. | سایش سریعتر قطعات و نیاز به تعمیرات مکرر. | افزایش قابل توجه مصرف برق یا سوخت. |

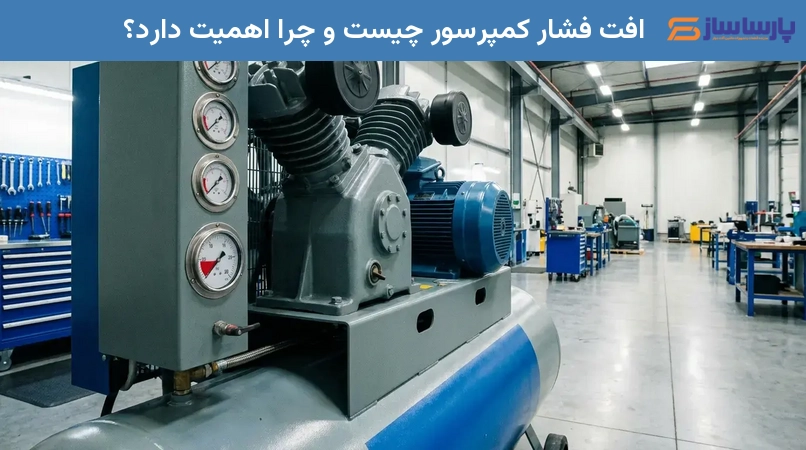

تصویری از یک کمپرسور صنعتی در حال کار و نمایشگر فشار آن.

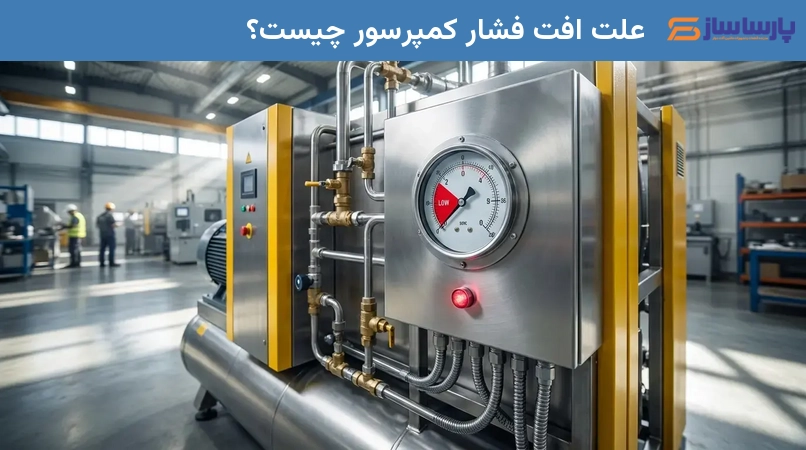

دلایل اصلی افت فشار در کمپرسور
افت فشار در کمپرسورها معمولاً ناشی از انسداد، نشتی یا نقص در اجزای سیستم هوای فشرده است. در ادامه به بررسی مهمترین دلایل این مشکل میپردازیم:
جدول زیر خلاصهای از ۵ دلیل اصلی افت فشار در کمپرسورها را ارائه میدهد:
| علت اصلی | توضیح مختصر |
|---|---|
| فیلتر هوا کثیف و مسدود | کاهش حجم هوای ورودی، فشار کمتر خروجی. |
| کثیف شدن سطح اینترکولر | افزایش دمای هوا، کاهش چگالی و افت فشار. |
| تنظیمات اشتباه رگلاتور | عدم تثبیت فشار خروجی، نوسانات فشار. |
| کمبود روغن | افزایش اصطکاک، سایش و کاهش آببندی. |
| طراحی ناکارآمد خطوط انتقال هوا | مقاومت بالا در برابر جریان هوا، افت فشار اصطکاکی. |
فیلترهای مسدود (هوا، روغن، سپراتور)
فیلترهای هوا، روغن و سپراتور، نقش حیاتی در حفظ کیفیت هوا و عملکرد کمپرسور دارند. فیلتر هوای ورودی از ورود ذرات آلاینده به کمپرسور جلوگیری میکند. با گذشت زمان، این فیلترها با گرد و غبار و آلودگی اشباع شده و جریان هوای ورودی را محدود میکنند. این انسداد باعث میشود کمپرسور برای جبران کمبود هوا سختتر کار کند و در نتیجه، فشار خروجی کاهش یابد. فیلترهای روغن و سپراتور کثیف نیز با افزایش مقاومت در مسیر جریان روغن و هوا، به طور غیرمستقیم بر افت فشار تأثیر میگذارند و راندمان کلی سیستم را کاهش میدهند.

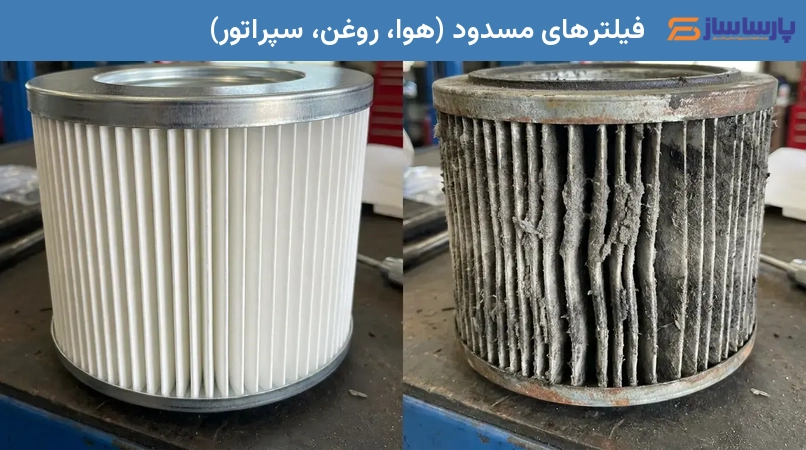

تصویری از فیلترهای هوای کثیف و تمیز در کنار هم.
نشتی در سیستم هوای فشرده
نشتی هوا یکی از شایعترین و پرهزینهترین دلایل افت فشار کمپرسور است. این نشتیها میتوانند در لولهها، اتصالات، شیرآلات، شیلنگها، کوپلینگها و حتی مخزن ذخیره هوا رخ دهند. حتی کوچکترین سوراخ یا درز میتواند حجم زیادی از هوای فشرده را هدر دهد و کمپرسور را مجبور به کار مداوم برای حفظ فشار مورد نیاز میکند. برآوردها نشان میدهد که نشتیها میتوانند تا ۳۰ درصد از هوای فشرده تولیدی را تلف کنند. استفاده از محلول آب و صابون یکی از راههای ساده و مؤثر برای تشخیص نشتیهاست.

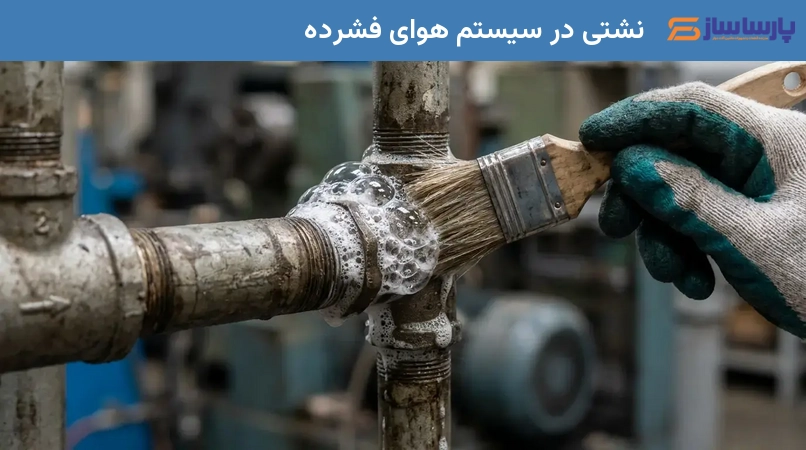

تصویری از تشخیص نشتی هوا با محلول آب و صابون.
طراحی ناکارآمد خطوط انتقال هوا
طراحی نامناسب شبکه لولهکشی هوای فشرده، نقش مهمی در افت فشار دارد. استفاده از لولههایی با قطر کم، مسیرهای طولانی، تعداد زیاد زانوییها و تغییر مسیرهای ناگهانی، همگی مقاومت در برابر جریان هوا را افزایش داده و باعث افت فشار اصطکاکی میشوند. این مشکل به خصوص در نقاط دور از کمپرسور محسوستر است و راندمان ابزارهای پنوماتیک را کاهش میدهد. بهینهسازی طراحی خطوط انتقال هوا میتواند به طور قابل توجهی افت فشار را کاهش دهد.

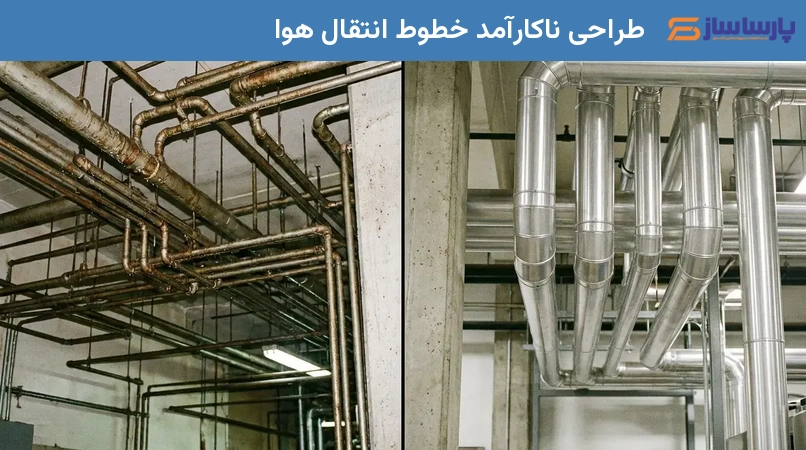

تصویری مقایسهای از خطوط انتقال هوای بهینه و ناکارآمد.
وظیفه ولو در عملکرد کمپرسور
ولوها، به ویژه رگلاتورها یا شیرهای تنظیم فشار، قطعات کلیدی در سیستم هوای فشرده هستند که وظیفه تنظیم و تثبیت فشار خروجی را بر عهده دارند. این قطعات تضمین میکنند که ابزارهای پنوماتیک دقیقاً فشار مورد نیاز خود را دریافت کنند. عملکرد صحیح ولو برای حفظ فشار مطلوب حیاتی است. اگر رگلاتور به درستی تنظیم نشده باشد، خراب باشد یا گیج فشار آن کالیبره نباشد، میتواند به طور مستقیم منجر به افت فشار شود و باعث نوسانات ناخواسته در سیستم گردد.

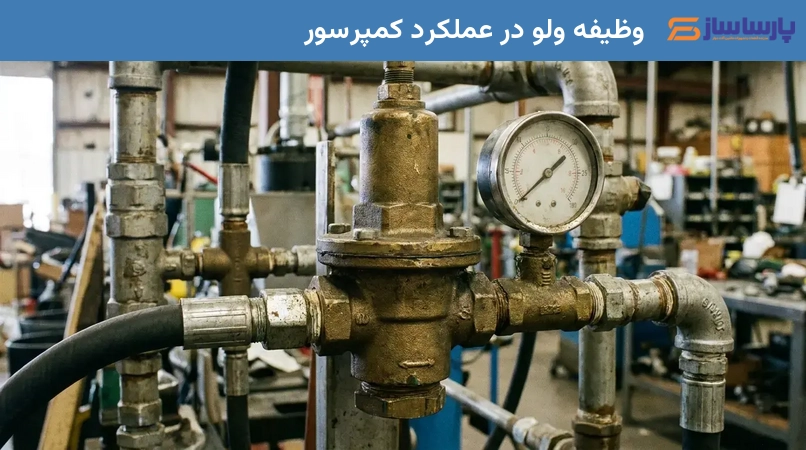

تصویری از یک رگلاتور فشار در سیستم هوای فشرده.
کمبود یا نامناسب بودن روغن
در کمپرسورهای روغنی، روغن نقش حیاتی در روانکاری قطعات متحرک، آببندی محفظه فشردهسازی و خنککاری دارد. کمبود روغن یا استفاده از روغن نامناسب (مانند روغن با ویسکوزیته نادرست، مثلاً استفاده از روغن غیر VDL100 برای کمپرسور پیستونی یا غیر VDL68 برای کمپرسور اسکرو) میتواند باعث افزایش اصطکاک، سایش قطعات و از دست رفتن آببندی شود که در نهایت به کاهش کارایی فشردهسازی و افت فشار منجر میشود. انتخاب روغن مناسب و حفظ سطح آن طبق توصیه سازنده، ضروری است.

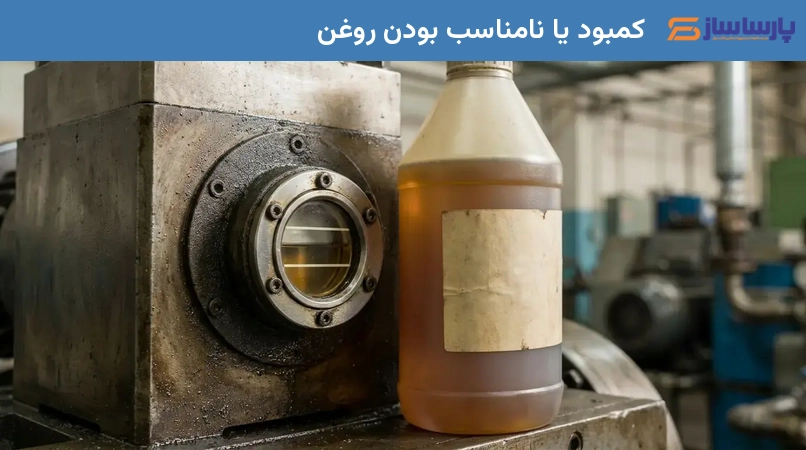

تصویری از روغن کمپرسور مناسب.
کثیفی اینترکولر/افترکولر
اینترکولر (و افترکولر) در کمپرسورهای اسکرو وظیفه کاهش دمای هوای فشرده را بر عهده دارد. با گذشت زمان، پرههای اینترکولر ممکن است با گرد و غبار و ذرات معلق کثیف شوند و انتقال حرارت به درستی انجام نشود. این افزایش دما باعث افزایش حجم هوای فشرده و در نتیجه کاهش چگالی و افت فشار میشود. تمیز کردن منظم اینترکولر برای بهبود فرآیند خنککاری و جلوگیری از افت فشار ناشی از افزایش دما بسیار مهم است و به حفظ راندمان کمپرسور کمک میکند.

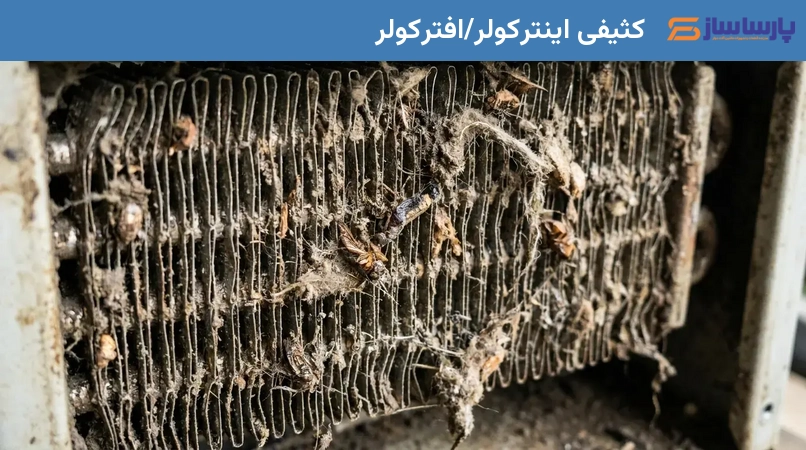

تصویری از اینترکولر کثیف کمپرسور.
مهمترین علائم خرابی ولو
خرابی ولوها، به خصوص رگلاتورها، میتواند با علائم مشخصی همراه باشد که نشاندهنده افت فشار یا نوسانات آن است. از جمله این علائم میتوان به موارد زیر اشاره کرد:
- فشار خروجی کمتر از حد انتظار: با وجود تنظیمات صحیح، فشار هوای خروجی پایینتر از میزان مورد نیاز است.
- نوسانات ناگهانی فشار: فشار در سیستم به طور غیرمنتظرهای بالا و پایین میشود.
- عدم واکنش به تنظیمات دستی: با چرخاندن یا تنظیم رگلاتور، تغییری در فشار خروجی مشاهده نمیشود.
- نشتی هوا از ولو: شنیدن صدای 'هیس' یا مشاهده حباب با استفاده از محلول آب و صابون در اطراف ولو.
- افزایش زمان پر شدن مخزن: کمپرسور برای رسیدن به فشار مطلوب زمان بیشتری نیاز دارد.
تشخیص به موقع این علائم برای جلوگیری از آسیبهای جدیتر به سیستم ضروری است.
روش تعمیر یا تعویض ولو
هنگام مواجهه با خرابی ولو یا رگلاتور، تصمیمگیری بین تعمیر یا تعویض آن به میزان آسیب و نوع ولو بستگی دارد. در بسیاری از موارد، مشکلات جزئی مانند نشتی از آببندیها، کالیبره نبودن گیج فشار یا گرفتگیهای کوچک، قابل تعمیر هستند. مراحل کلی شامل بازرسی دقیق برای شناسایی نشتی یا آسیب فیزیکی، تنظیم مجدد فشار رگلاتور، تعویض قطعات کوچک مانند واشرها و اورینگها و تمیزکاری برای رفع گرفتگیهاست.
اگر ولو دچار آسیب جدی مانند شکستگی بدنه، خرابی مکانیسم داخلی یا فرسودگی شدید باشد، تعویض آن با یک نمونه استاندارد و با کیفیت توصیه میشود. در کمپرسورهای صنعتی با حجم کاری بالا، تعویض به موقع ولوهای معیوب میتواند از تکرار خرابی و هزینههای بیشتر جلوگیری کند و پایداری سیستم را تضمین کند.
راهکارهای کلی پیشگیری و رفع افت فشار
برای حفظ عملکرد بهینه کمپرسور و جلوگیری از افت فشار، اجرای یک برنامه نگهداری منظم و جامع ضروری است:
نادیده گرفتن افت فشار میتواند پیامدهای مالی و عملیاتی جدی به همراه داشته باشد. جدول زیر به تفصیل این عواقب را نشان میدهد:
| مشکل اصلی | پیامدها | توضیح مختصر |
|---|---|---|
| کاهش راندمان ابزارها | عملکرد ضعیف ابزارهای پنوماتیک | ابزارها فشار کافی برای کارکرد بهینه را دریافت نمیکنند. |
| افزایش هزینههای عملیاتی | مصرف برق بالاتر، افزایش قبوض انرژی | کمپرسور برای جبران فشار از دست رفته، بیشتر کار میکند. |
| افزایش استهلاک کمپرسور | نیاز به تعمیرات مکرر، کاهش عمر مفید | کارکرد مداوم و تحت فشار به قطعات آسیب میرساند. |
| کاهش کیفیت محصول | خطا در فرآیندهای حساس، نیاز به بازکاری | فشار نامناسب بر کیفیت تولید اثر منفی میگذارد. |
- بازرسی و تعویض منظم فیلترها: فیلترهای هوا، روغن و سپراتور را طبق برنامه زمانبندی سازنده بررسی و در صورت نیاز تعویض کنید.
- شناسایی و رفع نشتیها: به طور دورهای تمام خطوط، اتصالات و شیرآلات را برای یافتن نشتیها بررسی و آنها را برطرف کنید.
- بهینهسازی شبکه لولهکشی: از لولههایی با قطر مناسب استفاده کرده، طول مسیر را کوتاه و تعداد زانوییها را به حداقل برسانید.
- تنظیم و کالیبراسیون رگلاتور: فشار رگلاتور را به درستی تنظیم و از کالیبره بودن گیج فشار آن اطمینان حاصل کنید.
- استفاده از روغن مناسب و کافی: سطح روغن را به طور منظم چک کرده و از روغن توصیهشده توسط سازنده و با ویسکوزیته صحیح (مانند VDL100 برای پیستونی و VDL68 برای اسکرو) استفاده کنید.
- تمیزکاری اینترکولر/افترکولر: پرههای اینترکولر را به طور منظم تمیز کنید تا فرآیند خنککاری به درستی انجام شود.
- سرویس و نگهداری دورهای کمپرسور: انجام تعمیرات پیشگیرانه و اورهال کمپرسور در بازههای زمانی مشخص، عمر مفید دستگاه را افزایش میدهد و از افت فشار کمپرسور جلوگیری میکند.
سوالات متداول
چگونه میتوانم نشتی هوا را در سیستم کمپرسور تشخیص دهم؟
با استفاده از محلول آب و صابون بر روی اتصالات و نقاط مشکوک میتوانید نشتیها را شناسایی کنید؛ تشکیل حباب نشاندهنده وجود نشتی است. همچنین میتوانید به صدای 'هیس' گوش دهید که نشاندهنده خروج هواست.
چرا فیلترهای کثیف باعث افت فشار میشوند؟
فیلترهای مسدود شده جریان هوای ورودی به کمپرسور را محدود میکنند. این محدودیت باعث میشود کمپرسور برای جبران کمبود هوا سختتر کار کند و در نتیجه فشار خروجی کاهش یابد و راندمان کلی سیستم کاهش یابد.
آیا افت فشار کمپرسور میتواند باعث افزایش مصرف برق شود؟
بله، افت فشار باعث افزایش بار کاری کمپرسور شده و کمپرسور مجبور است برای جبران فشار از دست رفته بیشتر کار کند که در نتیجه مصرف انرژی و هزینههای برق را به طور قابل توجهی افزایش میدهد.
چه زمانی باید ولو کمپرسور را تعمیر یا تعویض کرد؟
اگر ولو دچار نشتی جزئی، گرفتگی یا تنظیمات اشتباه باشد، معمولاً قابل تعمیر است. اما در صورت آسیبهای جدی مانند شکستگی بدنه، خرابی مکانیسم داخلی یا فرسودگی شدید باشد، تعویض آن با یک قطعه استاندارد و با کیفیت توصیه میشود تا از مشکلات بیشتر جلوگیری شود.
