عیب یابی کمپرسور رفت و برگشتی

آیا با مشکلات کمپرسور رفت و برگشتی خود مواجه هستید؟ این دستگاه‌های حیاتی، قلب تپنده بسیاری از سیستم‌های صنعتی و تجاری هستند و درک نحوه عملکرد و عیب‌یابی آن‌ها برای حفظ کارایی و جلوگیری از توقفات پرهزینه ضروری است. این راهنما به شما کمک می‌کند تا با اصول کارکرد، خرابی‌های رایج و روش‌های عیب‌یابی این کمپرسورها، از جمله مدل‌های اویل فری، آشنا شوید و با شناسایی به‌موقع مشکلات، عمر مفید تجهیزات خود را افزایش دهید.

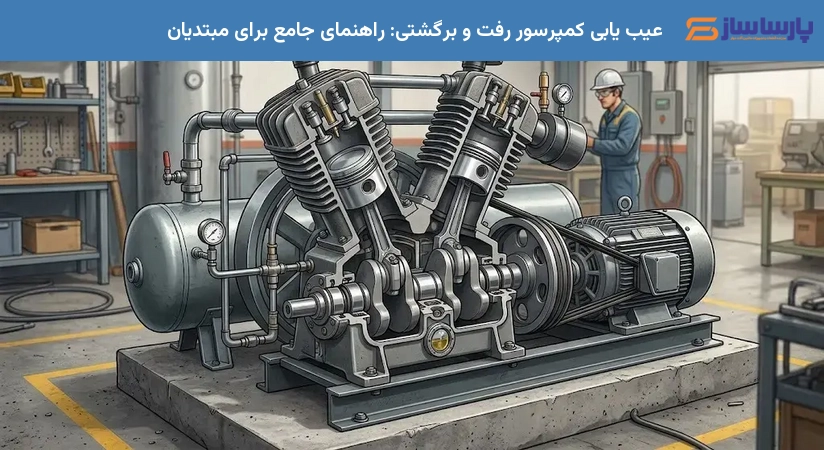

کمپرسور رفت و برگشتی چیست و چگونه کار می‌کند؟

کمپرسورهای رفت و برگشتی یا پیستونی، از قدیمی‌ترین و پرکاربردترین انواع کمپرسورها هستند که با حرکت خطی پیستون در داخل یک سیلندر، گاز را فشرده می‌کنند. این فرآیند شامل سه مرحله اصلی مکش، تراکم و تخلیه است. در مرحله مکش، پیستون به سمت پایین حرکت کرده و گاز از طریق سوپاپ ورودی وارد سیلندر می‌شود. سپس در مرحله تراکم، پیستون به سمت بالا حرکت کرده و گاز را فشرده می‌کند. در نهایت، گاز فشرده شده از طریق سوپاپ خروجی و با فشار بالا از سیلندر تخلیه می‌شود. درک این مراحل برای عیب‌یابی ضروری است، زیرا هرگونه اختلال در این سیکل می‌تواند نشانه‌ای از یک مشکل باشد.

مزایای این کمپرسورها شامل:

• کاربرد گسترده
• قابلیت تنظیم ظرفیت و فشار
• امکان طراحی چند مرحله‌ای
• سرعت چرخش نسبتاً پایین

با این حال، معایبی مانند:

• لرزش بیشتر
• قطعات فرسایشی متعدد که منجر به افزایش هزینه‌های نگهداری می‌شود
• حساسیت به رطوبت
• تولید نویز
• ابعاد بزرگ‌تر
• راندمان انرژی پایین‌تر به دلیل مقاومت سوپاپ‌ها و نشتی‌های داخلی

خرابی‌های رایج کمپرسور رفت و برگشتی

مشکلات روغن‌کاری و اهمیت فشار روغن

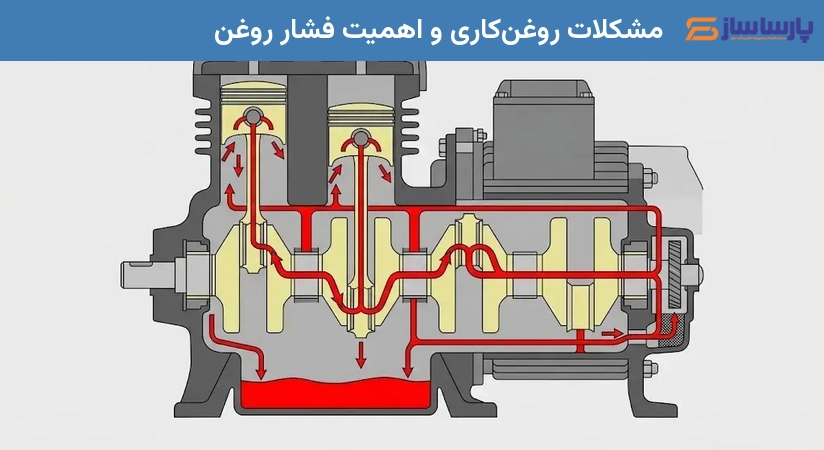

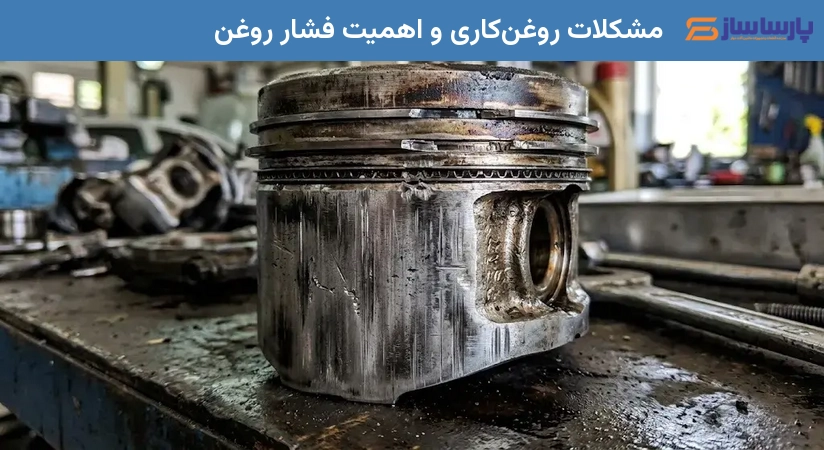

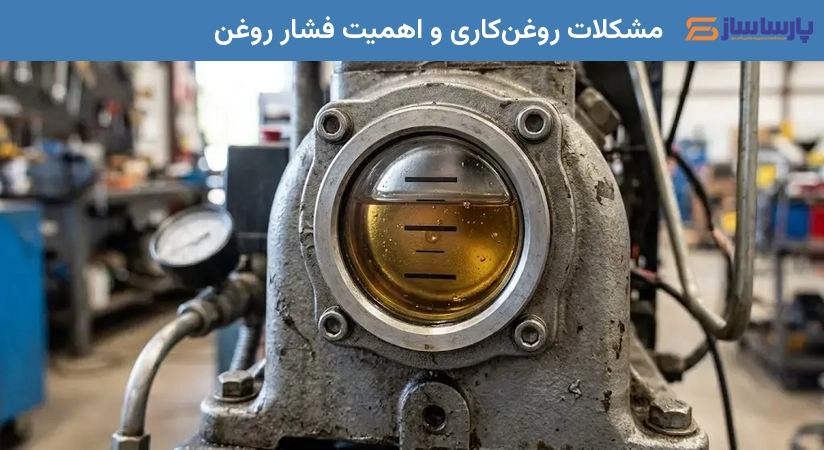

یکی از شایع‌ترین و مخرب‌ترین دلایل خرابی در کمپرسورهای رفت و برگشتی، کمبود روغن یا استفاده از روغن بی‌کیفیت است. روغن‌کاری مناسب برای کاهش اصطکاک و خنک‌کاری قطعات متحرک حیاتی است. مسیر روغن‌کاری در کمپرسور شامل پمپ روغن، فیلتر، یاتاقان‌ها، میل‌لنگ و پیستون‌ها می‌شود. کمبود روغن یا کاهش فشار آن می‌تواند منجر به فرسایش سریع یاتاقان‌ها، رینگ‌های پیستون و دیواره سیلندر شود که در نهایت به خرابی کامل کمپرسور می‌انجامد. نظارت بر سطح روغن در سایت گلاس (شیشه دید) و بررسی اختلاف فشار روغن (توصیه شده ۲۰ تا ۴۰ PSI و حداقل ۱۰ PSI برای کمپرسورهای جدید کوپلند) حیاتی است. کاهش این فشار می‌تواند ناشی از کثیفی فیلتر روغن، خرابی پمپ روغن، وجود مبرد در روغن یا نشتی داخلی باشد. شکل ۱ و ۲ به ترتیب مسیر روغن‌کاری در کمپرسور Carrier و اثرات کمبود روغن بر پیستون را نشان می‌دهند و شکل ۳ نیز سطح روغن قابل قبول در سایت گلاس کمپرسورهای Copeland را نمایش می‌دهد.

نشتی‌ها، بار اضافی و فرسودگی قطعات

اتصالات نادرست یا بیش از حد سفت یا شل شلنگ‌ها و لوله‌ها می‌تواند منجر به نشتی گاز یا سیال مبرد شود. این نشتی‌ها نه تنها راندمان کمپرسور را به شدت کاهش می‌دهند، بلکه می‌توانند خطرات زیست‌محیطی و ایمنی نیز به همراه داشته باشند. کارکرد کمپرسور با بار اضافی یا فشار بیش از حد (خارج از محدوده طراحی) نیز به قطعات داخلی فشار زیادی وارد کرده و باعث گرم شدن بیش از حد، فرسودگی زودرس و در نهایت خرابی می‌شود. همچنین، فرسودگی طبیعی قطعاتی مانند پیستون‌ها، سوپاپ‌ها (ورودی و خروجی)، رینگ‌های پیستون و یاتاقان‌ها در اثر استفاده طولانی‌مدت، عملکرد کمپرسور را کاهش داده و نیاز به تعویض دوره‌ای دارند.

خرابی‌های رایج کمپرسور اویل فری

ماهیت کمپرسورهای اویل فری و چالش‌های خاص آنها

کمپرسورهای اویل فری به معنای عدم وجود روغن در محفظه تراکم هستند، نه کل سیستم. این کمپرسورها برای کاربردهایی طراحی شده‌اند که خلوص هوا یا گاز فشرده از اهمیت بالایی برخوردار است و حتی کوچکترین ذرات روغن نیز غیرقابل قبول هستند. این کمپرسورها معمولاً از رینگ‌های با خاصیت خود روان‌کاری (مانند تفلون یا گرافیت) استفاده می‌کنند که نیاز به روغن‌کاری خارجی در سیلندر را از بین می‌برند. چالش‌های اصلی شامل فرسایش زودرس این رینگ‌های خود روان‌کار، راندمان پایین‌تر به دلیل اصطکاک بیشتر و هزینه‌های نگهداری بالاتر نسبت به مدل‌های روغنی است. با این حال، برای کاربردهای حساس مانند صنایع داروسازی، غذایی، پزشکی و هوای تنفسی، استفاده از این کمپرسورها ضروری است.

رعایت استانداردهای کیفیت هوا (مانند DIN EN 12021)

در کمپرسورهای اویل فری، به ویژه آنهایی که برای هوای تنفسی (مانند آتش‌نشانی، غواصی یا بیمارستان‌ها) استفاده می‌شوند، رعایت استانداردهای سخت‌گیرانه کیفیت هوا مانند DIN EN 12021 الزامی است. این استاندارد تضمین می‌کند که هوای فشرده کاملاً عاری از روغن، ذرات جامد، رطوبت و سایر آلاینده‌ها باشد. عدم رعایت این استانداردها می‌تواند منجر به خطرات جدی برای سلامت و ایمنی کاربران شود. بنابراین، انتخاب کمپرسور مناسب و اطمینان از مطابقت آن با استانداردهای مربوطه از اهمیت بالایی برخوردار است.

روش‌های تست و عیب‌یابی کمپرسور رفت و برگشتی

گام‌های اولیه: بازرسی روغن، اتصالات و فشار

برای شروع فرآیند عیب‌یابی، مراحل زیر را دنبال کنید:

1. سطح و کیفیت روغن را بررسی کنید. روغن باید شفاف و عاری از ذرات معلق باشد. روغن کثیف، شیری رنگ (نشان‌دهنده وجود رطوبت) یا کم باید فوراً تعویض شود.
2. تمام اتصالات شلنگ‌ها و لوله‌ها را برای اطمینان از نصب صحیح و عدم وجود هرگونه نشتی بازرسی کنید. از محلول آب و صابون برای شناسایی حباب‌ها در نقاط مشکوک استفاده کنید.
3. فشار کمپرسور را با استفاده از گیج‌های مربوطه تنظیم کرده و مطمئن شوید که در محدوده توصیه شده توسط سازنده کار می‌کند تا از آسیب به قطعات جلوگیری شود.

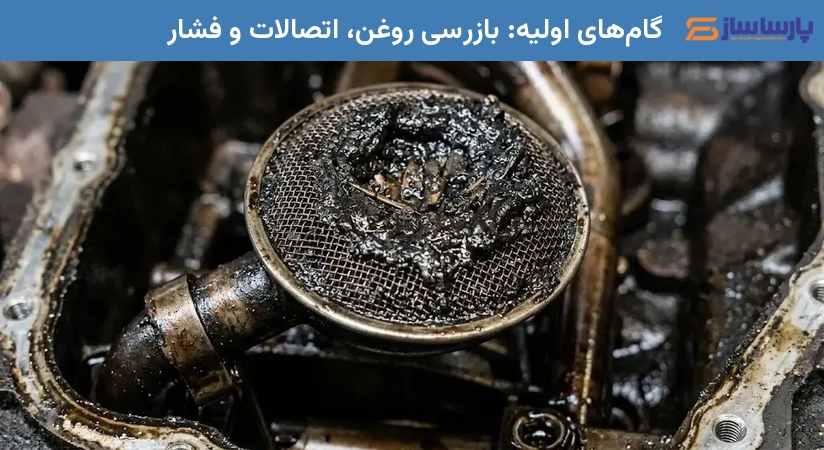

شکل ۴ یک فیلتر مکش پمپ روغن مسدود شده را نشان می‌دهد که می‌تواند علت کاهش فشار روغن باشد.

شناسایی و رفع نشتی‌ها و فرسودگی قطعات

برای شناسایی دقیق نشتی‌ها، پس از بازرسی چشمی، از آشکارسازهای الکترونیکی نشتی گاز یا محلول‌های مخصوص استفاده کنید. منبع دقیق نشتی (مانند واشر آسیب‌دیده، ترک‌خوردگی در بدنه یا اتصالات شل) را شناسایی و قطعات معیوب را تعویض کنید. برای فرسودگی قطعات داخلی مانند پیستون‌ها، رینگ‌ها، سوپاپ‌ها و یاتاقان‌ها، بازرسی‌های منظم و دوره‌ای ضروری است. این بازرسی‌ها معمولاً شامل دمونتاژ جزئی کمپرسور و بررسی وضعیت ظاهری قطعات است. هرگونه سایش بیش از حد، شکستگی یا تغییر شکل در این قطعات باید با تعویض به موقع همراه باشد. این اقدامات به بهبود عملکرد، افزایش راندمان و جلوگیری از خرابی‌های بزرگ‌تر و پرهزینه‌تر کمک می‌کند.

نکات مهم در تعمیر کمپرسور اویل فری

انتخاب قطعات یدکی تخصصی و آموزش فنی

در تعمیر کمپرسورهای اویل فری، به دلیل ماهیت خاص طراحی و مواد به کار رفته، استفاده از قطعات یدکی تخصصی و با کیفیت بالا، به ویژه رینگ‌های خود روان‌کار، بسیار مهم است. استفاده از قطعات نامرغوب یا نامناسب می‌تواند به سرعت منجر به خرابی مجدد و آسیب‌های جدی‌تر به کمپرسور شود. همچنین، آموزش صحیح پرسنل و آشنایی کامل آنها با دستورالعمل‌های سازنده برای استفاده، نگهداری و تعمیر صحیح از این نوع کمپرسورها، از آسیب‌های ناخواسته و خرابی‌های مکرر جلوگیری می‌کند. تکنسین‌ها باید با چالش‌های منحصر به فرد کمپرسورهای اویل فری آشنا باشند.

اهمیت نگهداری پیشگیرانه و برنامه‌ریزی منظم

نگهداری پیشگیرانه، شامل سرویس‌های منظم و تعویض به موقع قطعات فرسوده، در کمپرسورهای اویل فری اهمیت دوچندانی دارد. با توجه به حساسیت این کمپرسورها به فرسایش رینگ‌های خود روان‌کار و هزینه‌های بالای تعمیرات، یک برنامه نگهداری منظم و دقیق می‌تواند عمر مفید کمپرسور را به طور چشمگیری افزایش دهد. این رویکرد نه تنها هزینه‌های تعمیرات اضطراری را به شدت کاهش می‌دهد، بلکه از توقفات ناگهانی عملیات جلوگیری کرده و پایداری و کارایی سیستم را تضمین می‌کند. بررسی دوره‌ای فیلترها، سوپاپ‌ها و رینگ‌های پیستون از جمله اقدامات کلیدی در نگهداری پیشگیرانه است.

سوالات متداول (FAQ)

علائم هشدار دهنده خرابی کمپرسور چیست؟

علائم هشدار دهنده خرابی کمپرسور شامل موارد زیر است:

• کاهش فشار خروجی
• صدای غیرعادی (مانند ضربه زدن، سوت کشیدن یا تق تق)
• لرزش بیش از حد
• نشتی روغن یا هوا
• افزایش دمای غیرطبیعی در بخش‌های مختلف کمپرسور
• روشن و خاموش شدن مکرر

این علائم باید جدی گرفته شوند و نیاز به بررسی فوری دارند.

آیا می‌توانم خودم کمپرسور را تعمیر کنم؟

برای مشکلات جزئی و با دانش فنی کافی و ابزارهای مناسب، برخی عیب‌یابی‌ها و تعمیرات اولیه مانند تعویض فیلترها یا بررسی اتصالات ممکن است. اما برای مشکلات پیچیده، به دلیل ماهیت تخصصی قطعات، نیاز به ابزارهای خاص و مسائل ایمنی مربوط به فشار و برق، توصیه می‌شود حتماً از تکنسین‌های مجرب و دارای مجوز کمک بگیرید تا از آسیب بیشتر به دستگاه و خطرات احتمالی جلوگیری شود.

نتیجه‌گیری

عیب‌یابی و نگهداری صحیح کمپرسورهای رفت و برگشتی، به ویژه مدل‌های اویل فری، برای اطمینان از عملکرد پایدار و طولانی‌مدت آنها ضروری است. با شناخت علل رایج خرابی، انجام بازرسی‌های منظم، رعایت نکات تعمیراتی و توجه به استانداردهای کیفیت هوا، می‌توانید از هزینه‌های گزاف جلوگیری کرده و کارایی سیستم خود را به حداکثر برسانید. به یاد داشته باشید که نگهداری پیشگیرانه، کلید اصلی افزایش عمر مفید و کاهش توقفات ناخواسته در هر نوع کمپرسوری است.
