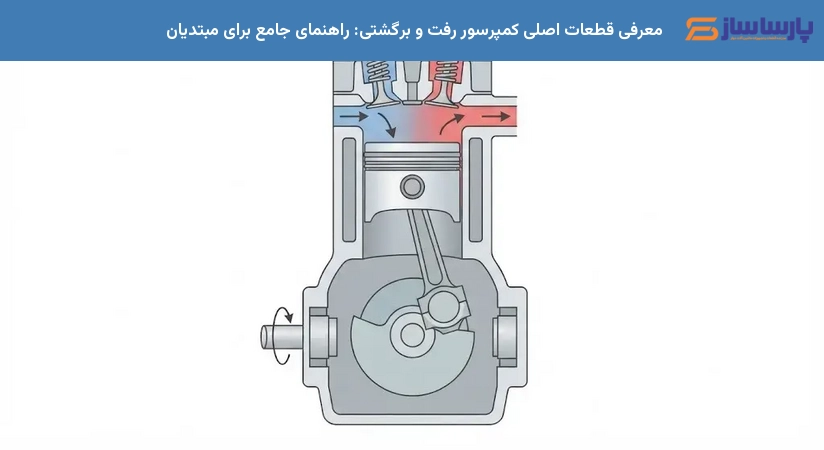

معرفی قطعات اصلی کمپرسور رفت و برگشتی

کمپرسورهای رفت و برگشتی، که با نام کمپرسورهای پیستونی نیز شناخته می‌شوند، از متداول‌ترین و قدیمی‌ترین انواع کمپرسورها در صنعت هستند. این دستگاه‌های کلیدی با تبدیل حرکت دورانی به حرکت خطی، گازها را فشرده کرده و در طیف وسیعی از کاربردها، از تهویه مطبوع گرفته تا صنایع سنگین، به کار گرفته می‌شوند. درک اجزا و نحوه عملکرد این کمپرسورها برای فعالان و علاقه‌مندان به این حوزه ضروری است. این مقاله به معرفی جامع و ساده قطعات اصلی کمپرسورهای رفت و برگشتی می‌پردازد تا شما را با نحوه کارکرد این دستگاه‌های مهم آشنا کند.

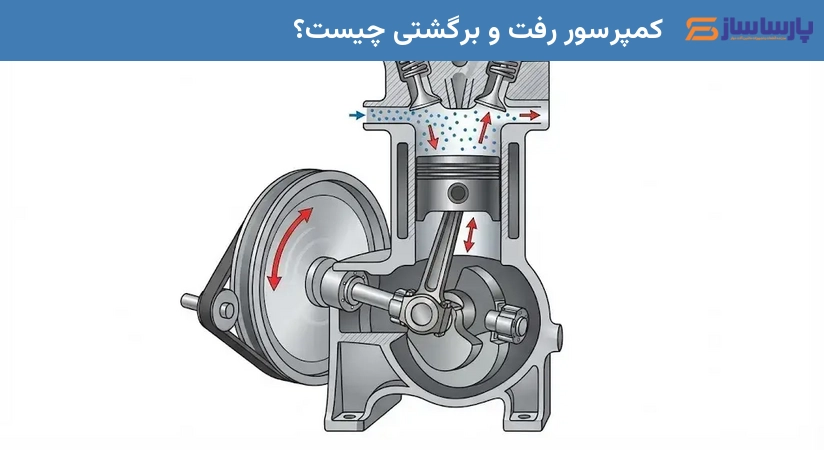

کمپرسور رفت و برگشتی چیست؟

کمپرسور رفت و برگشتی، نوعی کمپرسور جابجایی مثبت است که با بهره‌گیری از یک پیستون متحرک در داخل یک سیلندر ثابت، حجم گاز را کاهش داده و فشار آن را افزایش می‌دهد. مکانیزم اصلی آن بر پایه تبدیل حرکت چرخشی میل لنگ به حرکت خطی و رفت و برگشتی پیستون است. این فرآیند فشرده‌سازی در یک فضای بسته انجام می‌شود و به دلیل کارایی بالا و قابلیت اطمینان، برای بیش از 200 سال است که همچنان یکی از گزینه‌های اصلی در صنایع مختلف باقی مانده‌اند. این کمپرسورها به دلیل قابلیت تولید فشارهای بالا و تنوع در ظرفیت، کاربرد وسیعی دارند؛ با این حال، معایبی نظیر لرزش و نویز نیز در آن‌ها مشاهده می‌شود.

نحوه عملکرد کمپرسور رفت و برگشتی

عملکرد کمپرسور رفت و برگشتی را می‌توان به سه مرحله اصلی تقسیم کرد که به صورت چرخه‌ای تکرار می‌شوند و درک آن‌ها برای مبتدیان ضروری است:

1. مکش (Suction):پیستون به سمت پایین حرکت کرده، سوپاپ مکش باز می‌شود و گاز کم‌فشار وارد سیلندر می‌گردد.
2. تراکم (Compression):سوپاپ مکش بسته شده، پیستون به سمت بالا حرکت می‌کند و گاز محبوس شده فشرده می‌شود.
3. تخلیه (Discharge):سوپاپ تخلیه باز شده و گاز پرفشار از سیلندر خارج می‌شود.

مرحله مکش (Suction)

در این مرحله، پیستون به سمت پایین حرکت می‌کند و با افزایش حجم فضای داخل سیلندر، خلاء نسبی ایجاد می‌شود. همزمان، سوپاپ مکش باز شده و گاز کم‌فشار از محیط یا خط ورودی به داخل سیلندر کشیده می‌شود. این حرکت تا رسیدن پیستون به نقطه مرگ پایین ادامه می‌یابد و سیلندر برای مرحله بعدی آماده می‌شود.

مرحله تراکم (Compression)

پس از پر شدن سیلندر از گاز، سوپاپ مکش بسته می‌شود و پیستون به سمت بالا حرکت می‌کند. با حرکت پیستون به سمت بالا، حجم گاز محبوس شده در سیلندر به‌شدت کاهش یافته و در نتیجه، فشار و دمای آن نیز به‌شدت افزایش می‌یابد. سوپاپ تخلیه در این مرحله بسته باقی می‌ماند تا گاز به طور کامل فشرده شود.

مرحله تخلیه (Discharge)

هنگامی که فشار گاز فشرده شده به حد مطلوب رسید، سوپاپ تخلیه باز شده و گاز پرفشار از سیلندر خارج و به سمت مخزن یا سیستم مقصد هدایت می‌شود. پس از تخلیه کامل، پیستون دوباره به سمت پایین حرکت کرده و چرخه دوباره آغاز می‌شود تا فرآیند فشرده‌سازی به‌صورت مداوم ادامه یابد.

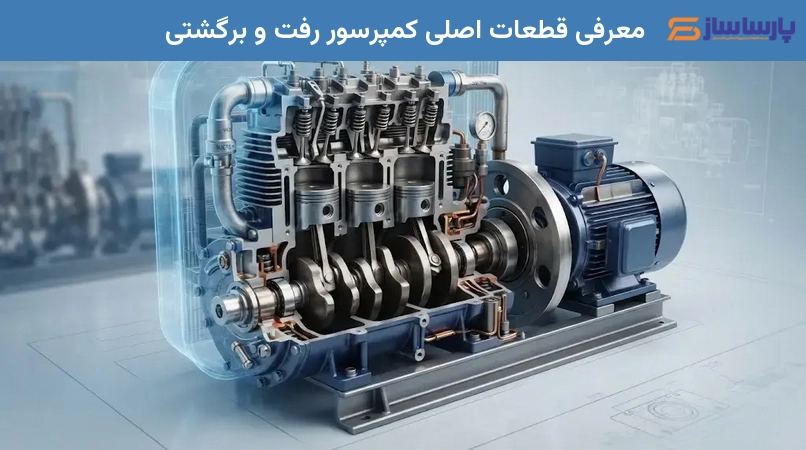

اجزای اصلی کمپرسور رفت و برگشتی

کمپرسورهای رفت و برگشتی از مجموعه‌ای از قطعات ثابت و متحرک تشکیل شده‌اند که هر یک وظیفه خاصی را بر عهده دارند و در کنار هم به فشرده‌سازی گاز کمک می‌کنند. بیایید با این اجزا آشنا شویم:

به گفته اصغر اسکندرلو: "بعد از شناخت رفتار ترمودینامیکی و مکانیکی کمپرسورهای رفت و برگشتی، باید به شناخت اجزایی پرداخت که در پشت صحنه به تراکم گاز با عملکردی ایمن و مطمئن کمک می‌کنند (دقیقاً مانند تولید یک برنامه تلویزیونی که دست‌اندرکاران متعددی در پشت صحنه و در پست‌های تخصصی صدا، نور، ضبط، تدوین و غیره مشغول به فعالیت هستند)."

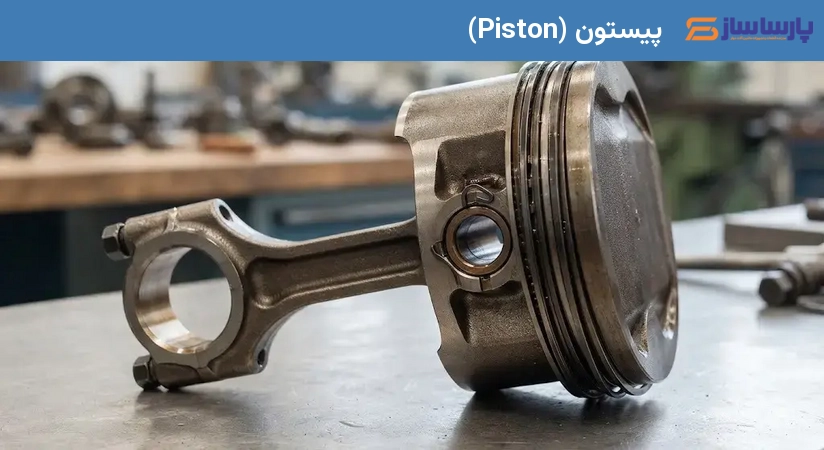

پیستون (Piston)

پیستون، قلب متحرک کمپرسور است که در داخل سیلندر حرکت رفت و برگشتی انجام می‌دهد. وظیفه اصلی آن مکش، فشرده‌سازی و تخلیه گاز است. یک سر آن به شاتون متصل است و حرکت خطی‌اش باعث تغییر حجم در سیلندر می‌شود. پیستون را می‌توان به پمپ دستی دوچرخه تشبیه کرد که با حرکت بالا و پایین خود، هوا را فشرده می‌کند.

سیلندر (Cylinder)

سیلندر محفظه‌ای فلزی و ماشین‌کاری شده با ابعاد دقیق است که پیستون در داخل آن حرکت می‌کند. این محفظه، فضای اصلی برای فشرده‌سازی گاز را فراهم می‌کند و باید توان تحمل فشار و دمای بالا را دارا باشد. آب‌بندی کامل بین پیستون و سیلندر برای جلوگیری از نشت گاز و حفظ راندمان کمپرسور ضروری است.

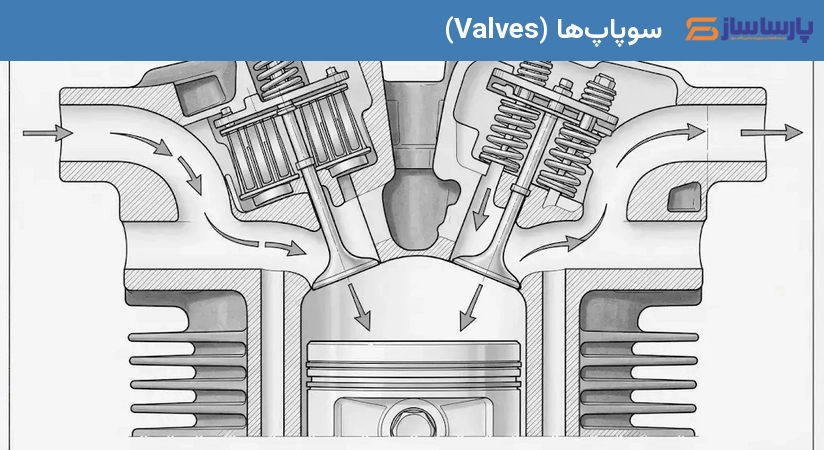

سوپاپ‌ها (Valves)

سوپاپ‌های مکش و تخلیه، شیرهای یک‌طرفه هستند که در انتهای سیلندر قرار گرفته‌اند. این سوپاپ‌ها با حرکت پیستون هماهنگ هستند و وظیفه کنترل ورود و خروج گاز به داخل و خارج سیلندر را بر عهده دارند. عملکرد صحیح سوپاپ‌ها برای راندمان کمپرسور حیاتی است؛ اگر سوپاپی نشتی داشته باشد، کمپرسور نمی‌تواند به فشار مطلوب برسد.

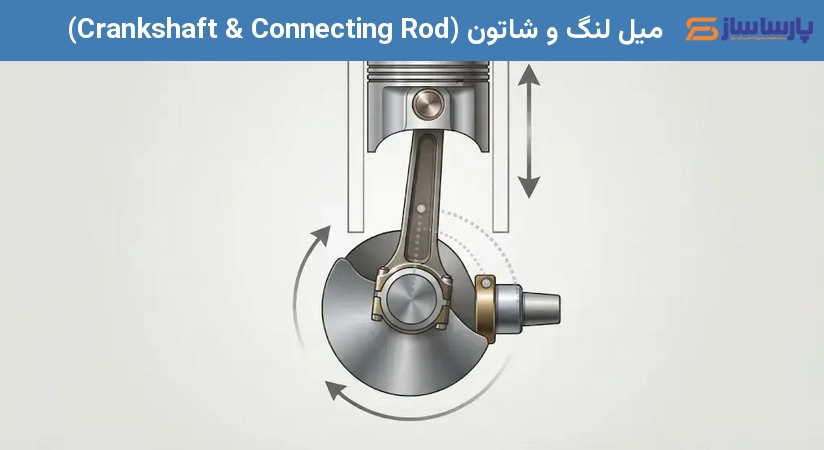

میل لنگ و شاتون (Crankshaft & Connecting Rod)

میل لنگ وظیفه تبدیل حرکت دورانی موتور (مثلاً الکتروموتور) به حرکت رفت و برگشتی را بر عهده دارد. شاتون (Connecting Rod) نیز قطعه‌ای است که میل لنگ را به پیستون (یا میل پیستون) متصل می‌کند و نیروی لازم برای حرکت پیستون را منتقل می‌سازد. این دو قطعه با همکاری یکدیگر، حرکت چرخشی را به حرکت خطی تبدیل می‌کنند.

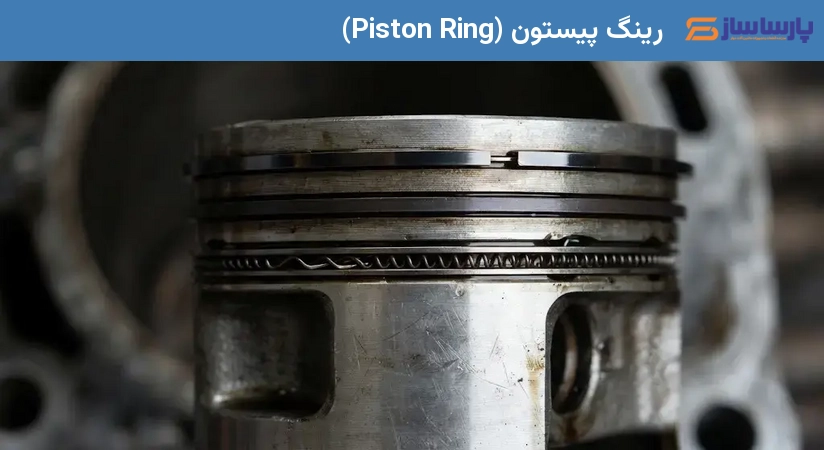

رینگ پیستون (Piston Ring)

رینگ‌های پیستون قطعات حلقوی‌شکل هستند که در شیارهای پیستون قرار می‌گیرند. وظیفه اصلی آن‌ها آب‌بندی فضای بین پیستون و سیلندر برای جلوگیری از نشت گاز (blow-by) و همچنین کنترل روغن‌کاری دیواره سیلندر و انتقال حرارت از پیستون به سیلندر را بر عهده دارند. این رینگ‌ها نقش حیاتی در حفظ فشار و جلوگیری از ورود روغن به محفظه تراکم دارند.

بررسی تخصصی پیستون در کمپرسور رفت و برگشتی

پیستون به‌عنوان یکی از حیاتی‌ترین قطعات کمپرسور، نقش محوری در فرآیند فشرده‌سازی ایفا می‌کند. در ادامه به وظایف، نشانه‌های خرابی و روش‌های تعمیر و تعویض آن می‌پردازیم تا درک عمیق‌تری از این جزء کلیدی به دست آورید.

وظیفه پیستون در کمپرسور

وظیفه اصلی پیستون، ایجاد تغییر حجم در سیلندر برای مکش، تراکم و تخلیه گاز است. پیستون با حرکت به سمت پایین، گاز را به داخل سیلندر می‌کشد، سپس با حرکت به سمت بالا، گاز را فشرده می‌کند و در نهایت، با فشار ایجاد شده، گاز فشرده را از طریق سوپاپ تخلیه به بیرون هدایت می‌کند. این حرکت رفت و برگشتی، نیروی محرکه اصلی فشرده‌سازی را فراهم می‌کند و بدون آن، فرآیند تراکم امکان‌پذیر نخواهد بود.

نشانه‌های خرابی پیستون

خرابی پیستون می‌تواند منجر به کاهش شدید راندمان و آسیب‌های جدی به کمپرسور شود. تشخیص زودهنگام این نشانه‌ها می‌تواند از هزینه‌های بیشتر جلوگیری کند. برخی از نشانه‌های رایج خرابی عبارتند از:

• کاهش فشار خروجی:یکی از بارزترین نشانه‌ها، کاهش توانایی کمپرسور در تولید فشار مطلوب است که می‌تواند ناشی از نشت گاز از اطراف پیستون به دلیل فرسودگی رینگ‌ها یا آسیب به خود پیستون باشد.
• افزایش مصرف روغن:اگر رینگ‌های پیستون فرسوده یا آسیب‌دیده باشند، روغن از محفظه میل لنگ به داخل سیلندر نشت کرده و با گاز مخلوط می‌شود که می‌تواند منجر به خروج دود آبی از اگزوز یا آلودگی سیستم گردد.
• صدای غیرعادی:صداهای ضربه یا تق‌تق از داخل سیلندر می‌تواند نشان‌دهنده لقی بیش از حد پیستون، آسیب به آن یا یاتاقان‌های شاتون باشد.
• افزایش دمای کمپرسور:اصطکاک بیش از حد ناشی از خرابی پیستون یا رینگ‌ها، یا عدم آب‌بندی صحیح، می‌تواند منجر به افزایش دمای کاری کمپرسور شود.
• لرزش بیش از حد:حرکت نامنظم پیستون یا آسیب به آن می‌تواند باعث لرزش‌های غیرعادی و شدید در کمپرسور شود که به مرور زمان به سایر قطعات نیز آسیب می‌رساند.

روش تعمیر یا تعویض پیستون

تعمیر یا تعویض پیستون فرآیندی تخصصی است که باید توسط تکنسین‌های ماهر و باتجربه انجام شود. مراحل کلی شامل:

1. ابتدا کمپرسور از مدار خارج شده، برق آن قطع و فشار داخلی تخلیه می‌شود. سپس قطعات جانبی مانند سرسیلندر و سوپاپ‌ها برای دسترسی به پیستون باز می‌شوند.
2. پیستون و سیلندر از نظر سایش، خراشیدگی یا تغییر شکل بررسی می‌شوند. رینگ‌های پیستون نیز برای اطمینان از سلامت و کارایی بازرسی می‌شوند.
3. در صورت سایش جزئی رینگ‌ها، تعویض آن‌ها کافی است. اما آسیب جدی به پیستون یا سیلندر نیازمند تعویض کامل قطعه یا ماشین‌کاری سیلندر است.
4. پس از تعمیر یا تعویض، قطعات با دقت مونتاژ می‌شوند و کمپرسور تحت تست‌های عملکردی قرار می‌گیرد تا از صحت کارکرد آن اطمینان حاصل گردد.

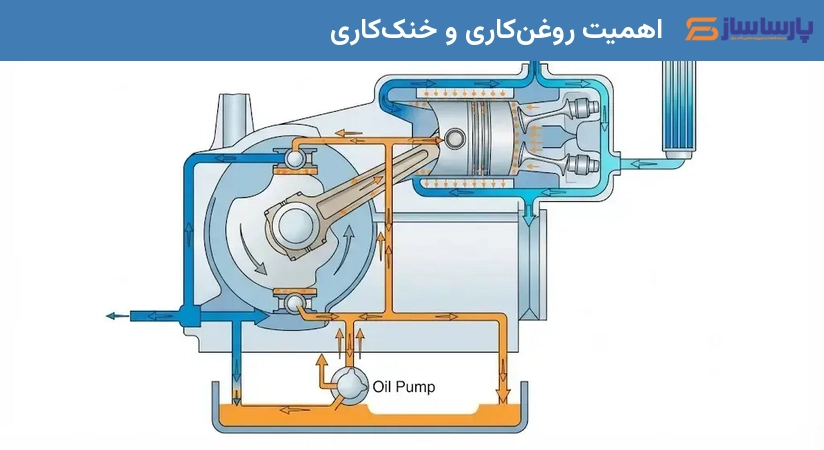

اهمیت روغن‌کاری و خنک‌کاری

روغن‌کاری مناسب برای کاهش اصطکاک، سایش و افزایش طول عمر قطعات متحرک مانند پیستون، میل لنگ و یاتاقان‌ها حیاتی است. روغن علاوه بر روان‌سازی، به خنک‌کاری و آب‌بندی نیز کمک می‌کند. همچنین، سیستم‌های خنک‌کاری (آبی یا هوایی) برای کنترل دمای بالای تولیدشده در فرآیند فشرده‌سازی و جلوگیری از آسیب به قطعات ضروری هستند. دمای بیش از حد می‌تواند باعث انبساط قطعات، کاهش ویسکوزیته روغن و در نهایت خرابی گردد. عدم توجه به این دو عامل می‌تواند منجر به خرابی زودهنگام، کاهش راندمان و افزایش هزینه‌های نگهداری کمپرسور شود. پایش منظم سطح و کیفیت روغن و همچنین عملکرد سیستم خنک‌کاری، از اقدامات کلیدی در نگهداری کمپرسور است.

نتیجه‌گیری

کمپرسورهای رفت و برگشتی با وجود سادگی اصول عملکرد، از اجزای مکانیکی پیچیده‌ای تشکیل شده‌اند که هر یک نقش حیاتی در فرآیند فشرده‌سازی گاز ایفا می‌کنند. درک وظایف پیستون، سیلندر، سوپاپ‌ها و سایر قطعات، همراه با آگاهی از نشانه‌های خرابی و اهمیت نگهداری صحیح، به کاربران و متخصصان کمک می‌کند تا از عملکرد بهینه و طولانی‌مدت این دستگاه‌های ارزشمند اطمینان حاصل نمایند. نگهداری منظم و پایش وضعیت (دما، فشار و لرزش) کلید بهره‌وری، کاهش هزینه‌های عملیاتی و افزایش ایمنی است. انتخاب صحیح نوع کمپرسور برای کاربرد موردنظر نیز از اهمیت بالایی برخوردار است.
