کمپرسورها، به عنوان قلب تپنده بسیاری از سیستمهای صنعتی و تهویه مطبوع، برای فشردهسازی گازها و تولید نیروی مکانیکی حیاتی هستند. در میان اجزای متعدد این دستگاهها، شاتون نقشی کلیدی، اما اغلب نادیده گرفته شده، ایفا میکند. این قطعه کوچک اما مستحکم، مسئول تبدیل حرکت چرخشی به حرکت خطی است که فرآیند فشردهسازی را ممکن میسازد. در این مقاله، به بررسی دقیق شاتون کمپرسور، وظایف آن، ارتباطش با میللنگ و اهمیت نگهداری صحیح این اجزای حیاتی خواهیم پرداخت تا درک عمیقتری از این مکانیزمهای بنیادین به دست آورید.
از نظر مجموعه پارادایس، اگر با مفهوم کمپرسور آشنا باشید، درخواهید یافت که بسیاری از صنایع کاربردی و حیاتی، چه کوچک و چه بزرگ، در حال حاضر به این قطعه کلیدی وابسته هستند. این وابستگی، خود تضمینکننده پیشرفت تکنولوژی ساخت کمپرسور در آینده است. تنوع کمپرسورها در جهان به حدی است که حتی متخصصان این حوزه نیز گاهی با برخی مدلها آشنایی ندارند و آنها را ندیدهاند!
برای درک بهتر جایگاه کمپرسورها، لازم است با انواع مختلف آنها آشنا شویم. کمپرسورها را میتوان بر اساس معیارهای گوناگونی دستهبندی کرد که دو مورد از مهمترین آنها، دامنه فشار و نرخ جریان حجمی (ظرفیت) است.
| دستهبندی | دامنه فشار | کاربرد رایج |
|---|---|---|
| کمفشار | کمتر از 10 بار (145 psi) | ابزارهای بادی کوچک، سیستمهای تهویه |
| فشار متوسط | 10 تا 80 بار (145-1160 psi) | صنایع عمومی، کارگاههای بزرگ |
| فشار قوی | 80 تا 1000 بار | صنایع نفت و گاز، تولید بطری PET |
| فشار بسیار بالا | بیش از 1000 بار | کاربردهای خاص آزمایشگاهی و صنعتی |
علاوه بر دامنه فشار، ظرفیت یا نرخ جریان حجمی نیز یک معیار مهم برای دستهبندی کمپرسورها به شمار میرود:
| دستهبندی | نرخ جریان حجمی (ظرفیت) | مثال کاربرد |
|---|---|---|
| کمظرفیت | کمتر از 0.15 متر مکعب بر ثانیه | مصارف خانگی، ابزارهای کوچک |
| ظرفیت متوسط | 0.15 تا 5 متر مکعب بر ثانیه | کارگاههای صنعتی، صنایع کوچک |
| ظرفیت بالا | بیش از 5 متر مکعب بر ثانیه | صنایع سنگین، نیروگاهها |
این دستهبندیها نشاندهنده تنوع و گستردگی کاربرد کمپرسورها در صنایع مختلف است. در ادامه به بررسی دقیقتر یکی از اجزای کلیدی این دستگاهها، یعنی شاتون، میپردازیم.

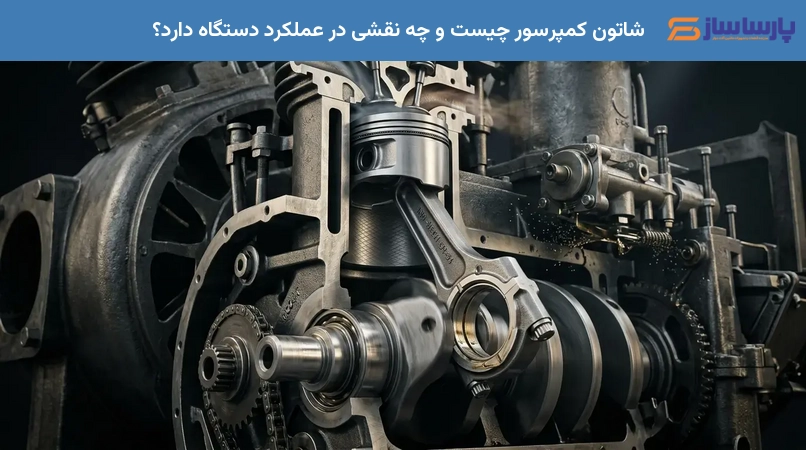

شاتون کمپرسور: تعریف و اهمیت
شاتون، که به آن میله اتصال نیز گفته میشود، یک جزء مکانیکی حیاتی در کمپرسورهای رفت و برگشتی است. این قطعه به عنوان یک رابط مستحکم بین پیستون و میللنگ عمل میکند و وظیفه اصلی آن انتقال نیرو و تبدیل نوع حرکت است. شاتون تحت بارهای مکانیکی سنگین و تنشهای فشاری و کششی مداوم قرار دارد و طراحی و ساختار آن باید به گونهای باشد که بتواند این نیروها را به طور موثر و پایدار تحمل کند. معمولاً از فولادهای آلیاژی با استحکام بالا ساخته میشود تا مقاومت لازم را در برابر خستگی و سایش داشته باشد.

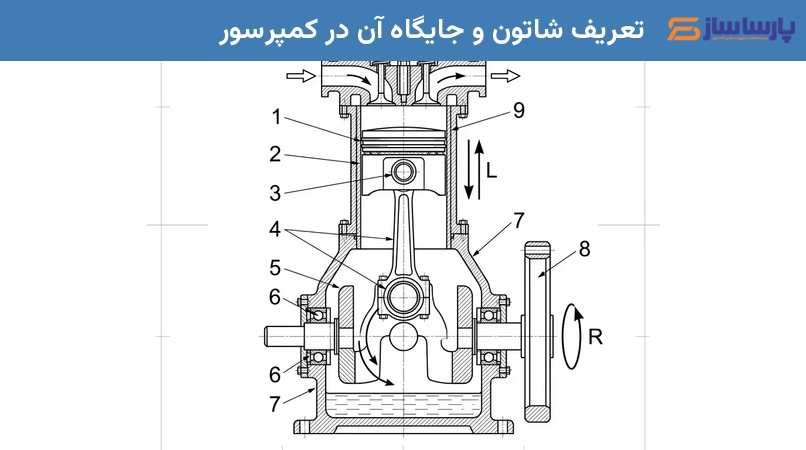

تعریف شاتون و جایگاه آن در کمپرسور
شاتون در واقع یک میله فلزی است که یک سر آن به پیستون (معمولاً از طریق گژن پین) و سر دیگر آن به میللنگ (از طریق یاتاقان شاتون) متصل میشود. در کمپرسورهای پیستونی، پیستون در داخل سیلندر حرکت رفت و برگشتی دارد. شاتون این حرکت خطی پیستون را به حرکت دورانی میللنگ تبدیل میکند و بالعکس. این تبدیل حرکت، اساس کار کمپرسور برای مکش و فشردهسازی گاز است. جایگاه شاتون در قلب مکانیزم کمپرسور، آن را به یکی از مهمترین و پرکارترین قطعات تبدیل میکند؛ بهگونهای که عملکرد صحیح آن مستقیماً بر راندمان کلی دستگاه تأثیر میگذارد.
نقش کلیدی شاتون در فرآیند فشردهسازی
نقش اصلی شاتون در فرآیند فشردهسازی گاز، تبدیل حرکت دورانی میللنگ به حرکت خطی پیستون است. موتور کمپرسور نیروی چرخشی را به میللنگ منتقل میکند. میللنگ با چرخش خود، از طریق شاتون، پیستون را به سمت بالا و پایین در داخل سیلندر به حرکت درمیآورد. این حرکت رفت و برگشتی پیستون باعث میشود که گاز وارد سیلندر شده، فشرده شود و سپس از آن خارج گردد. شاتون در هر سیکل فشردهسازی، نیروهای عظیم ناشی از احتراق یا فشردهسازی را تحمل میکند. بدون شاتون، انتقال این نیرو و تبدیل حرکت به صورت یکنواخت و کارآمد امکانپذیر نخواهد بود و فرآیند فشردهسازی مختل میشود. این امر، اهمیت حیاتی آن را در عملکرد کمپرسورهای رفت و برگشتی نشان میدهد.
ارتباط شاتون و میللنگ در کمپرسور
شاتون و میللنگ دو جزء جداییناپذیر در مکانیزم کمپرسورهای رفت و برگشتی هستند که عملکرد آنها به شدت به یکدیگر وابسته است. میللنگ نیروی چرخشی را از موتور دریافت کرده و آن را به شاتون منتقل میکند. شاتون نیز این حرکت دورانی را به حرکت خطی پیستون تبدیل کرده و پیستون را در داخل سیلندر به حرکت درمیآورد تا گاز را فشرده کند. این زنجیره مکانیکی، قلب تپنده کمپرسور را تشکیل میدهد و هرگونه اختلال در یکی از این اجزا، تأثیر مستقیمی بر عملکرد کلی دستگاه میگذارد. این هماهنگی دقیق، تضمینکننده فرآیند مکش، فشردهسازی و تخلیه گاز است.
وظیفه میللنگ در کمپرسور
میللنگ یک قطعه دوار است که وظیفه اصلی آن دریافت حرکت چرخشی از موتور (الکتریکی یا دیزلی) و تبدیل آن به حرکت رفت و برگشتی برای پیستونها از طریق شاتونها است. در واقع، میللنگ نیروی محرکه لازم برای آغاز و ادامه چرخه فشردهسازی را فراهم میکند. این قطعه با چرخش خود، باعث میشود که شاتونها و بهتبع آن پیستونها در سیلندر بالا و پایین بروند و مراحل مکش، فشردهسازی و تخلیه گاز را به انجام برسانند. میللنگ باید از استحکام و دقت بالایی برخوردار باشد تا بتواند بارهای وارده را تحمل کرده و حرکت یکنواختی را ایجاد کند. طراحی دقیق و بالانس بودن میللنگ برای جلوگیری از لرزشهای اضافی و تضمین طول عمر کمپرسور ضروری است.
نشانههای خرابی میللنگ
خرابی میللنگ میتواند منجر به آسیبهای جدی به کمپرسور شود. تشخیص بهموقع نشانههای خرابی برای جلوگیری از هزینههای بیشتر و توقف کار دستگاه حیاتی است. برخی از نشانههای رایج خرابی میللنگ عبارتند از:
- صدای کوبشی یا تقتق غیرعادی از قسمت پایین کمپرسور
- لرزشهای بیش از حد و غیرطبیعی دستگاه در حین کار
- کاهش محسوس راندمان و قدرت فشردهسازی کمپرسور
- نشت روغن از اطراف میللنگ یا یاتاقانها
- افزایش غیرعادی دمای میللنگ یا بخشهای مرتبط
- وجود ذرات فلزی در روغن کمپرسور (نشاندهنده سایش داخلی)
بیتوجهی به این علائم میتواند به شکست کامل میللنگ و آسیبهای گسترده به موتور کمپرسور منجر شود.
نگهداری و تعویض قطعات حیاتی کمپرسور
برای تضمین طول عمر و عملکرد بهینه کمپرسور، نگهداری صحیح و بهموقع از تمامی قطعات، بهویژه اجزای حیاتی مانند شاتون و میللنگ، ضروری است. این قطعات به دلیل تحمل بارهای سنگین و حرکت مداوم، مستعد سایش و خرابی هستند. برنامهریزی برای بازرسیهای دورهای، روغنکاری مناسب و توجه به علائم هشداردهنده میتواند از بروز مشکلات بزرگتر و هزینههای گزاف تعمیر جلوگیری کند. در صورت لزوم، تعویض این قطعات باید با دقت و توسط متخصصان انجام شود تا از صحت نصب و عملکرد صحیح دستگاه اطمینان حاصل شود.
مراحل تعویض میللنگ
تعویض میللنگ یک فرآیند پیچیده و تخصصی است که نیازمند دانش فنی بالا، ابزارهای مخصوص و تجربه کافی است. این کار بههیچوجه نباید توسط افراد غیرمتخصص انجام شود، زیرا هرگونه اشتباه میتواند به آسیبهای جبرانناپذیر به کمپرسور منجر شود. بهطورکلی، مراحل تعویض میللنگ شامل موارد زیر است:
- خارج کردن کمپرسور از مدار و تخلیه کامل گازهای موجود برای اطمینان از ایمنی.
- دمونتاژ دقیق کمپرسور و جداسازی قطعات جانبی مانند سرسیلندر، پیستونها و شاتونها.
- خارج کردن میللنگ قدیمی با احتیاط و بررسی دقیق سایر اجزا برای شناسایی آسیبهای احتمالی.
- نصب میللنگ جدید به همراه یاتاقانهای نو با رعایت تمامی استانداردها و تلرانسهای سازنده.
- مونتاژ مجدد تمامی قطعات به ترتیب صحیح، اعمال گشتاورهای لازم و تنظیمات دقیق.
- انجام تستهای عملکردی و فشار پس از مونتاژ برای اطمینان از صحت عملکرد و عدم وجود نشتی.
- این فرآیند باید توسط تکنسینهای مجرب و با استفاده از قطعات یدکی اصلی و ابزارهای تخصصی انجام شود.
اهمیت نگهداری صحیح شاتون برای عملکرد بهینه
شاتون به دلیل نقش محوری خود در تبدیل حرکت و انتقال نیرو، تحت فشار و سایش زیادی قرار دارد. نگهداری صحیح از این قطعه برای حفظ راندمان و جلوگیری از خرابی کمپرسور بسیار مهم است. روغنکاری منظم و با کیفیت بالا برای کاهش اصطکاک و سایش یاتاقانهای شاتون ضروری است. استفاده از روغن مناسب و تعویض آن در فواصل زمانی توصیه شده توسط سازنده، عمر مفید شاتون و یاتاقانهای آن را بهطرز چشمگیری افزایش میدهد. همچنین، بررسی دورهای شاتون برای شناسایی هرگونه ترک، خمیدگی یا خوردگی میتواند از بروز مشکلات جدیتر جلوگیری کند. اطمینان از اینکه کمپرسور تحت بارهای بیش از حد مجاز کار نمیکند و سیستم خنککننده بهدرستی عمل میکند، بهطور غیرمستقیم به سلامت شاتون کمک میکند و عمر مفید آن را افزایش میدهد. هرگونه صدای غیرعادی یا لرزش از ناحیه شاتون باید فوراً بررسی شود.
نتیجهگیری
شاتون کمپرسور، به عنوان یک رابط حیاتی بین پیستون و میللنگ، نقشی اساسی در تبدیل حرکت چرخشی به خطی و در نتیجه فرآیند فشردهسازی گاز ایفا میکند. عملکرد صحیح این قطعه، در کنار میللنگ، تضمینکننده راندمان و طول عمر کمپرسور است. توجه به نشانههای خرابی میللنگ و انجام نگهداریهای دورهای و تخصصی برای هر دو قطعه، از جمله روغنکاری مناسب و بازرسیهای فنی، میتواند از بروز مشکلات جدی و هزینههای بالای تعمیر جلوگیری کند. درک این مکانیزمهای بنیادین به کاربران کمک میکند تا از دستگاههای خود به بهترین نحو مراقبت کرده و عملکرد پایدار آنها را تضمین کنند. سرمایهگذاری در نگهداری پیشگیرانه، همواره مقرونبهصرفهتر از تعمیرات پرهزینه و توقفات ناگهانی است.
