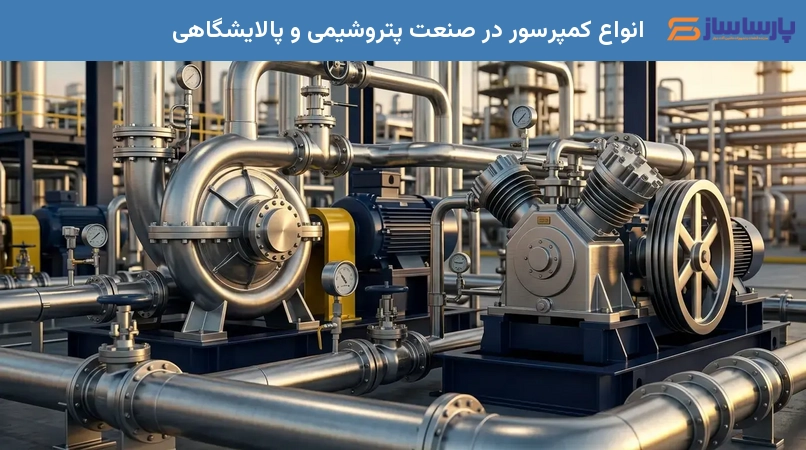

انواع کمپرسور در صنعت پتروشیمی و پالایشگاهی

فرآیند تراکم گازها یکی از حیاتی‌ترین مراحل در زنجیره تولید نفت و گاز است و کمپرسورها به دلیل نقش کلیدی در جابجایی سیالات تحت فشار، به عنوان قلب تپنده هر پالایشگاه یا مجتمع پتروشیمی شناخته می‌شوند. در این محیط‌های حساس، مدیریت دقیق تعادل میان فشار خروجی، دبی جریان و استانداردهای ایمنی، تفاوت میان یک خط تولید بهینه و وقوع حوادث صنعتی فاجعه‌بار (Catastrophic) را تعیین می‌کند. در این مقاله، به بررسی جامع انواع کمپرسورهای صنعتی، استانداردهای حاکم بر آن‌ها و معیارهای انتخاب تجهیزات مناسب برای فرآیندهای پیچیده پالایشگاهی می‌پردازیم.

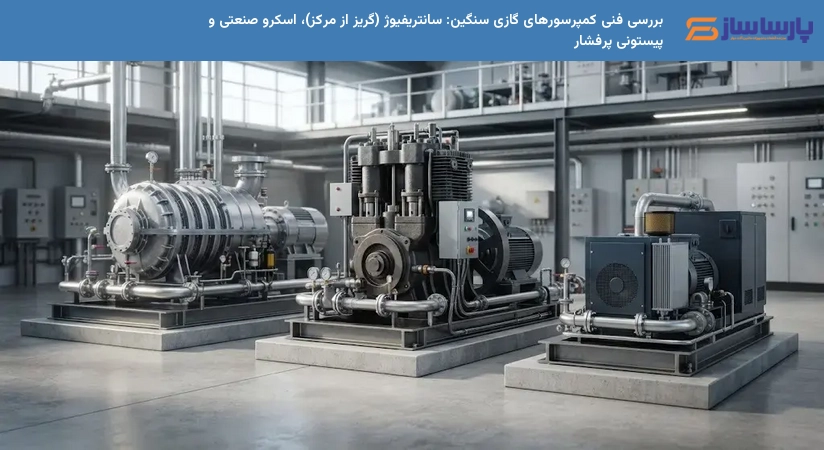

بررسی فنی کمپرسورهای گازی سنگین: سانتریفیوژ (گریز از مرکز)، اسکرو صنعتی و پیستونی پرفشار

انتخاب نوع کمپرسور بر اساس ماهیت گاز و فشار مورد نیاز صورت می‌گیرد. هر یک از تکنولوژی‌های تراکم، مکانیسم‌های متفاوتی برای افزایش فشار و کاهش حجم گاز دارند که هر کدام برای کاربردهای خاصی بهینه شده‌اند.

کمپرسورهای سانتریفیوژ (Centrifugal)

این کمپرسورها از نیروی گریز از مرکز برای تراکم گاز بهره می‌برند. سیال توسط یک ایمپلر با سرعت بسیار بالا به چرخش در می‌آید و انرژی جنبشی آن در محیط دیفیوزر به انرژی فشار تبدیل می‌شود. این تجهیزات برای جابجایی حجم‌های بسیار زیاد گاز (از ۱,۷۰۰ تا ۳۴۰,۰۰۰ متر مکعب در ساعت) گزینه‌ای ایده‌آل هستند. یکی از برجسته‌ترین مزایای آن‌ها ساختار بدون روغن (Oil-free) است که ریسک آلودگی محصول نهایی را به طور کامل از بین می‌برد. بازدهی این سیستم‌ها معمولاً بین ۶۸ تا ۷۶ درصد متغیر است و به دلیل پیچیدگی کمتر در بخش‌های متحرک، هزینه‌های نگهداری کمتری دارند.

کمپرسورهای اسکرو صنعتی (Screw)

کمپرسورهای اسکرو از دو روتور مارپیچ متقاطع استفاده می‌کنند که با چرخش خود، گاز را در فضای بین دندانه ها حبس کرده و با کاهش حجم، فشار را افزایش می‌دهند. این سیستم‌ها برای جریان‌های مداوم و فشار متوسط بسیار مناسب هستند. به دلیل قابلیت تحمل نوسانات فشار، در فرآیندهای تصفیه هیدروژنی (Hydrotreating) و ریفرمینگ کاتالیزوری کاربرد گسترده‌ای دارند. جریان خروجی در این کمپرسورها بسیار پایدار است و ضربان‌های فشاری کمتری نسبت به مدل‌های پیستونی ایجاد می‌کنند.

کمپرسورهای پیستونی پرفشار (Reciprocating)

کمپرسورهای رفت و برگشتی بر اساس اصل جابجایی مثبت عمل می‌کنند. در این مدل، یک پیستون با حرکت در سیلندر، حجم گاز را به شدت کاهش داده و فشار را بالا می‌برد. این تجهیزات توانمندی رسیدن به فشارهای بسیار بالای ۳۰۰ بار را دارند و بالاترین بازدهی انرژی (۸۰ تا ۹۰ درصد) را ارائه می‌دهند. به دلیل توانایی در ایجاد فشار بسیار زیاد، در فرآیندهای حساسی مانند هیدروکراکینگ که نیاز به فشار عملیاتی بسیار بالایی دارند، انتخاب نخست مهندسان هستند.

برای درک بهتر تفاوت‌های ساختاری و عملکردی این تجهیزات، جدول مقایسه‌ای زیر را بررسی کنید:

استانداردهای حساس بین‌المللی (API 618 و API 619) در تراکم گازهای فرآیندی و اشتعال‌زا

در محیط‌های پالایشگاهی که با گازهای اشتعال‌زا و سمی سروکار دارند، بهره‌گیری از تجهیزات با استانداردهای معمولی امکان‌پذیر نیست. استانداردهای API (مؤسسه نفت آمریکا) برای تضمین ایمنی و افزایش طول عمر تجهیزات در شرایط سخت عملیاتی تدوین شده‌اند.

تفاوت و اهمیت استاندارد API 618

استاندارد API 618 به طور خاص برای کمپرسورهای رفت و برگشتی (پیستونی) در صنایع نفت، گاز و شیمیایی طراحی شده است. این استاندارد بر محورهای حیاتی مانند مقاومت بدنه در برابر فشار، سیستم‌های روانکاری اجباری، لرزش‌های مجاز و ایمنی شیرهای تخلیه تمرکز دارد. پایبندی به این استاندارد تضمین می‌کند که کمپرسور در برابر فشارهای شدید عملیاتی دچار شکست ساختاری نشود و ریسک نشت گازهای خطرناک به حداقل برسد.

تفاوت و اهمیت استاندارد API 619

این استاندارد مربوط به کمپرسورهای روتاری و اسکرو است. برخلاف API 618، در اینجا تمرکز بر روی پایداری روتورها، سیستم‌های آب‌بندی محوری و مدیریت حرارتی در سرعت‌های بالا معطوف است. از آنجایی که کمپرسورهای اسکرو اغلب با گازهای قابل اشتعال کار می‌کنند، API 619 الزامات سختگیرانه‌ای را برای جلوگیری از ایجاد جرقه و مدیریت نشت‌های احتمالی در نقاط اتصال روتورها وضع کرده است.

به طور خلاصه، تفاوت‌های کلیدی این دو استاندارد در موارد زیر است:

• API 618:تمرکز بر تحمل فشار بسیار بالا و مدیریت لرزش‌های مکانیکی در مدل‌های پیستونی.
• API 619:تمرکز بر پایداری روتورها و جلوگیری از جرقه در مدل‌های اسکرو و روتاری.

چالش‌های خنک‌کاری، روانکاری و آب‌بندی تخصصی (Dry Gas Seal) در شرایط کاری سخت پالایشگاه

فرایند تراکم گازها منجر به افزایش شدید دما می‌شود که در صورت عدم مدیریت صحیح، می‌تواند باعث تخریب قطعات و حتی وقوع انفجار گردد. همچنین، نشت گاز در محیط پالایشگاه یک فاجعه محیطی و ایمنی به شمار می‌رود.

سیستم‌های خنک‌کاری هوا و آب

در هر مرحله از تراکم، دمای گاز افزایش می‌یابد. برای جلوگیری از تخریب روغن روان‌کننده و افزایش بازده تراکم، از مبدل‌های حرارتی (Coolers) استفاده می‌شود. روش‌های متداول به شرح زیر است:

• خنک‌کاری با آب (Water Cooling):بازدهی حرارتی بسیار بالا، اما نیازمند سیستم‌های تصفیه آب برای جلوگیری از رسوب.
• خنک‌کاری با هوا (Air Cooling):مناسب برای مناطق کم‌آب و دارای هزینه‌های نگهداری پایین‌تر در محیط‌های باز.

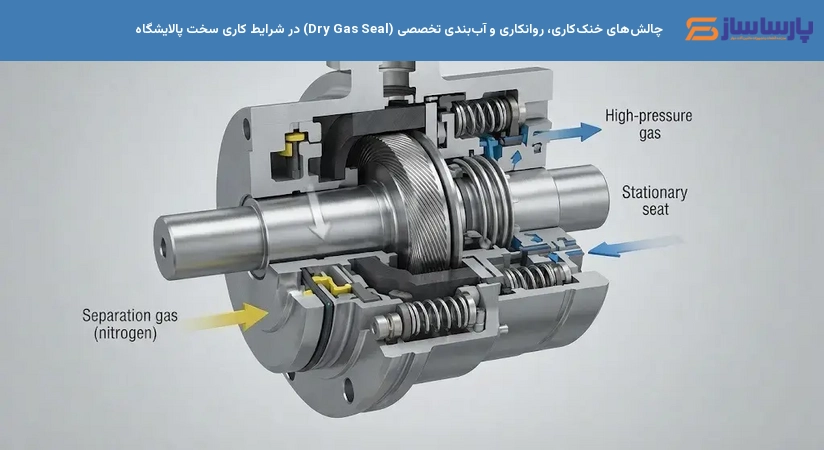

اهمیت آب‌بندی Dry Gas Seal

آب‌بندی‌های سنتی بر پایه روغن هستند که در فشارهای بسیار بالا یا دماهای زیاد دچار نشت می‌شوند. سیستم Dry Gas Seal یا آب‌بندی گاز خشک، از یک لایه نازک از گاز خنثی یا گاز فرآیندی برای جداسازی سطوح متحرک استفاده می‌کند. این فناوری با جلوگیری از نشت گازهای سمی و اشتعال‌زا به محیط بیرونی، سطح ایمنی عملیاتی را به شدت افزایش می‌دهد و برخلاف سیستم‌های قدیمی، نیاز به روغن در نقاط تماس را حذف می‌کند که این امر آلودگی محصول را به صفر می‌رساند.

روانکاری و مدیریت آلودگی روغن

در بسیاری از فرآیندهای شیمیایی، حتی مقدار اندکی روغن در جریان گاز می‌تواند باعث مسموم شدن کاتالیزورهای گران‌قیمت شود. به همین دلیل، تفکیک میان سیستم‌های روغن‌کاری شده و بدون روغن (Oil-free) حیاتی است. در سیستم‌های Lubricated، استفاده از جداکننده‌های روغن (Oil Separators) با راندمان بالا الزامی است تا خروجی نهایی کاملاً پاک باشد.

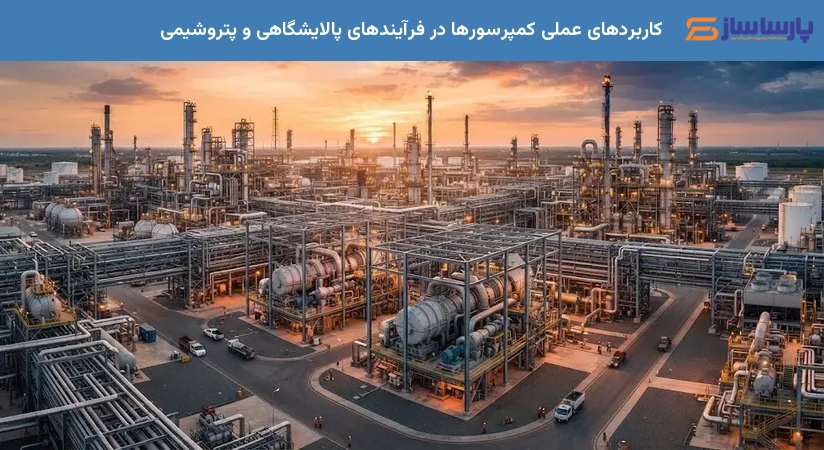

کاربردهای عملی کمپرسورها در فرآیندهای پالایشگاهی و پتروشیمی

هر واحد عملیاتی در پالایشگاه، نیاز به پروفایل فشاری متفاوتی دارد که تعیین‌کننده نوع کمپرسور مورد استفاده در آن واحد است.

تولید هیدروژن و هیدروکراکینگ

در واحدهای هیدروکراکینگ، هیدروژن باید در فشارهای بسیار بالا (معمولاً بیش از ۱۰۰ بار) به درون رآکتورها تزریق شود تا زنجیره‌های کربنی شکسته شوند. تامین این فشار عظیم تنها توسط کمپرسورهای پیستونی پرفشار میسر است.

گوگردزدایی و تصفیه گاز

برای حذف گوگرد از جریان گاز و جلوگیری از تولید باران‌های اسیدی و خوردگی تجهیزات، گازها باید در فشارهای مشخصی به واحدهای تصفیه منتقل شوند. در این بخش معمولاً از ترکیبی از کمپرسورهای سانتریفیوژ برای جابجایی حجم زیاد و کمپرسورهای اسکرو برای تنظیم دقیق فشار استفاده می‌شود.

ریفرمینگ کاتالیزوری و تولید پلاستیک

در تولید پلاستیک، مونومرهایی مانند اتیلن و پروپیلن باید متراکم شوند تا به حالت مایع درآیند یا در رآکتورها وارد واکنش شوند. همچنین در فرآیند ریفرمینگ برای افزایش عدد اکتان بنزین، کنترل دقیق فشار گازها توسط کمپرسورهای سانتریفیوژ انجام می‌گیرد.

بازیابی گاز مشعل (Flare Gas Recovery)

برای کاهش اثرات زیست محیطی، به جای سوزاندن گازهای زائد در مشعل‌ها، از سیستم‌های Flare Gas Recovery استفاده می‌شود. در این سیستم، کمپرسورهای اسکرو به دلیل توانایی بالا در مدیریت دبی‌های متغیر، گازهای مشعل را جمع‌آوری کرده و دوباره به چرخه تولید باز می‌گردانند.

راهنمای انتخاب کمپرسور مناسب برای نیازهای صنعتی

هرگونه خطا در انتخاب کمپرسور می‌تواند منجر به تحمیل هزینه‌های عملیاتی هنگفت یا توقف ناخواسته خط تولید شود. برای یک انتخاب مهندسی صحیح، مراحل زیر را دنبال کنید:

1. محاسبه ظرفیت هوادهی و فشار خروجی:بررسی دقیق پیک مصرف و فشار نهایی مورد نیاز در رآکتور برای جلوگیری از پدیده Surge یا ایجاد گلوگاه تولید.
2. تحلیل ماهیت سیال:شناسایی گازهای خورنده (مانند H2S) جهت انتخاب متریال بدنه از آلیاژهای خاص مانند Inconel.
3. بررسی الزامات ایمنی:تطبیق تجهیزات با استانداردهای API و استفاده از موتورهای ضد انفجار (Ex-proof) برای گازهای اشتعال‌زا.
4. تعیین سطح آلودگی مجاز:انتخاب میان سیستم‌های Oil-free یا Lubricated بر اساس میزان حساسیت کاتالیزورهای مسیر.

خدمات تامین و پشتیبانی فنی تجهیزات تراکم گاز و کمپرسورهای صنعتی توسط پارسا ساز

دستیابی به عملکرد بهینه در کمپرسورهای صنعتی نیازمند تخصص عمیق در مهندسی مکانیک و متالورژی است. شرکت پارسا ساز با بیش از ۳۰ سال تجربه در طراحی، تامین و پشتیبانی فنی تجهیزات پیچیده پالایشگاهی، راهکارهای جامع برای بهینه‌سازی سیستم‌های تراکم گاز ارائه می‌دهد. تخصص ما در مهندسی معکوس قطعات حساس، بازسازی کمپرسورهای قدیمی طبق استانداردهای API و تامین سیستم‌های آب‌بندی Dry Gas Seal، تضمین می‌کند که خطوط تولید شما با کمترین توقف و بالاترین سطح ایمنی فعالیت کنند.

سوالات متداول درباره کمپرسورهای پالایشگاهی

• کدام نوع کمپرسور بیشترین بازدهی را دارد؟

  کمپرسورهای پیستونی (Reciprocating) بالاترین بازدهی انرژی (تا ۹۰ درصد) را ارائه می‌دهند، اما برای حجم‌های پایین و فشارهای بسیار بالا مناسب هستند.

• چرا استانداردهای API در پالایشگاه‌ها حیاتی هستند؟

  به دلیل وجود گازهای اشتعال‌زا و فشار بسیار بالا، هرگونه نقص در ساختار تجهیزات می‌تواند منجر به حوادث ناگوار شود. استانداردهای API سخت‌گیرانه‌ترین الزامات ایمنی را برای این محیط‌های حساس تعریف کرده‌اند.

• تفاوت اصلی کمپرسور هوا با کمپرسور گاز فرآیندی چیست؟

  کمپرسورهای هوا برای محیط‌های معمولی طراحی شده‌اند، اما کمپرسورهای گاز فرآیندی باید با ماهیت شیمیایی گاز (سمی یا خورنده)، فشارهای بسیار بالا و استانداردهای ضد انفجار سازگار باشند.
