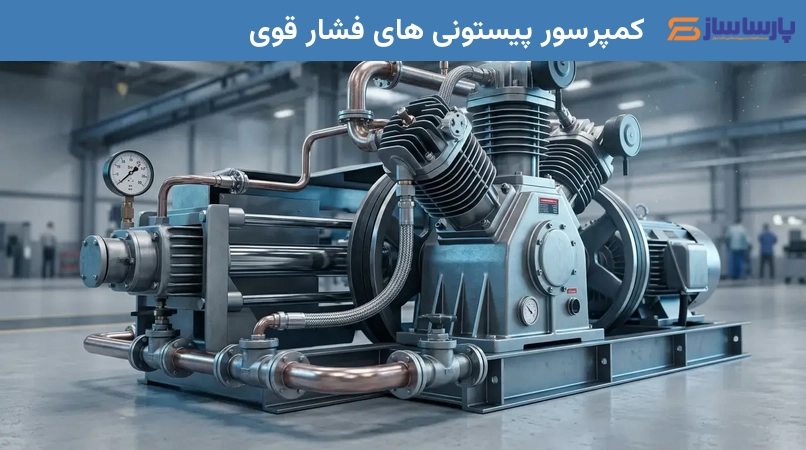

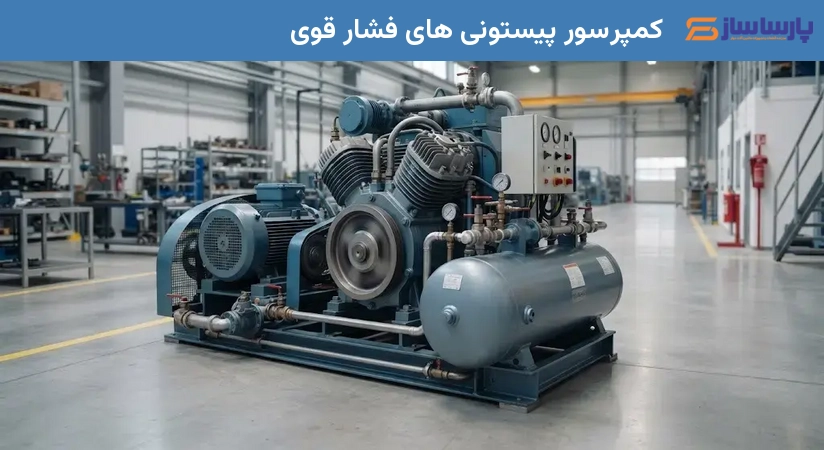

کمپرسور پیستونی های فشار قوی

آیا تا به حال به این موضوع فکر کرده‌اید که برای پر کردن کپسول‌های غواصی یا تولید بطری‌های پلاستیکی PET، به چه میزان فشار هوای نیاز است؟ در حالی که اکثر کارگاه‌ها و صنایع کوچک با کمپرسورهای معمولی که فشاری بین ۷ تا ۱۲ بار تولید می‌کنند به نیازهای خود پاسخ می‌دهند، در دنیای صنایع سنگین و تخصصی، با فشارهایی مواجه هستیم که از ۲۰ بار آغاز شده و به بیش از ۳۵۰ بار می‌رسد. کمپرسورهای پیستونی فشار قوی، ابزارهای مهندسی دقیقی هستند که برای عبور از مرزهای فشار معمولی طراحی شده‌اند تا امکان‌پذیر کردن فرآیندهای تولیدی خاص و تست‌های ایمنی سخت‌گیرانه را فراهم کنند.

در این مقاله، به بررسی جامع ساختار این دستگاه‌ها، تفاوت‌های بنیادین آن‌ها با مدل‌های استاندارد و مکانیزم‌های پیچیده تراکم چندمرحله‌ای خواهیم پرداخت. هدف ما این است که شما را با استانداردهای فنی، سیستم‌های خنک‌کاری و تفاوت‌های حیاتی میان کمپرسورهای فشار قوی و بوسترها آشنا کنیم تا بتوانید بر اساس نیاز عملیاتی خود، دقیق‌ترین انتخاب را داشته باشید.

کمپرسور فشار قوی چیست و چه تفاوتی با مدل‌های معمولی دارد؟

کمپرسور فشار قوی (High-Pressure Compressor) دستگاهی است که قادر است هوای محیط را مکش کرده و آن را تا فشارهای بسیار بالا، معمولاً از ۲۰ بار تا ۳۵۰ بار و حتی بیشتر، فشرده کند. در مقابل، کمپرسورهای پیستونی معمولی یا صنعتی که در اکثر محیط‌ها مشاهده می‌کنید، برای محدوده فشاری ۶ تا ۱۲ بار طراحی شده‌اند. تفاوت اصلی این دو دستگاه تنها در عدد فشار خروجی نیست، بلکه در متریال ساخت، ضخامت بدنه سیلندرها، نوع روان‌کاری و سیستم‌های خنک‌کاری آن‌ها نهفته است.

این دستگاه‌ها بر پایه اصل جابجایی مثبت (Positive Displacement) کار می‌کنند. به زبان ساده، در این سیستم، حجم مشخصی از هوا در یک محفظه (سیلندر) محبوس شده و سپس توسط حرکت پیستون، فضای این محفظه کاهش می‌یابد. طبق قوانین ترمودینامیک، کاهش حجم در یک فضای بسته منجر به افزایش شدید فشار می‌شود. اما در مدل‌های فشار قوی، به دلیل اینکه فشار خروجی بسیار زیاد است، این عملیات نمی‌تواند در یک مرحله انجام شود؛ زیرا دمای هوا به شدت بالا رفته و می‌تواند باعث ذوب شدن قطعات یا بروز خطرات ایمنی شود.

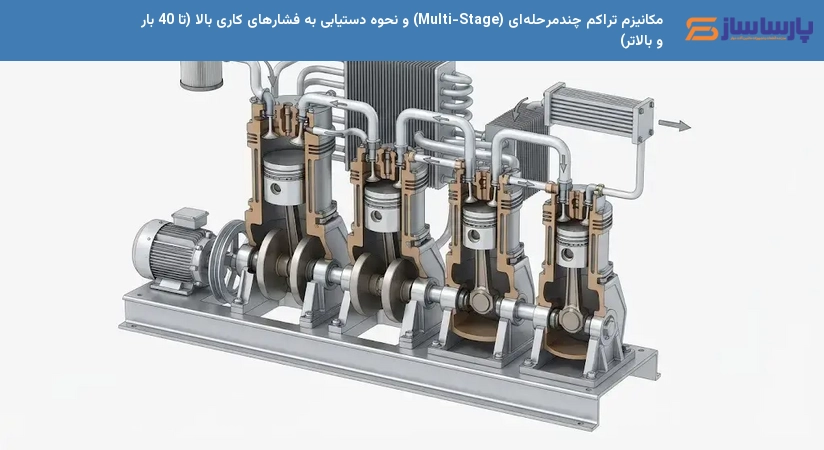

مکانیزم تراکم چندمرحله‌ای (Multi-Stage) و نحوه دستیابی به فشارهای کاری بالا

برای رسیدن به فشارهای کاری بالا، از استراتژی تراکم چندمرحله‌ای استفاده می‌شود. در این روش، فرآیند فشرده‌سازی به جای یک مرحله، به دو، سه یا حتی چهار مرحله تقسیم می‌شود. هر مرحله شامل یک سیلندر است که قطر آن نسبت به مرحله قبل کوچک‌تر می‌شود. هوای فشرده شده در مرحله اول، به مرحله دوم منتقل شده و در آنجا مجدداً فشرده می‌شود و این روند تا رسیدن به فشار نهایی ادامه می‌یابد.

مراحل مکش، فشرده‌سازی و تخلیه در سیستم‌های فشار قوی

چرخه کاری در این سیستم‌ها به صورت متوالی رخ می‌دهد. ابتدا هوا از محیط (اتمسفر) توسط پیستون مرحله اول مکیده می‌شود. پس از اولین فشرده‌سازی، هوا از طریق یک سیستم خنک‌کننده عبور کرده و سپس وارد سیلندر مرحله دوم می‌شود. این روند تکرار می‌شود تا فشار به سطح مورد نظر برسد. در نهایت، هوای فشرده شده از طریق شیرهای یک‌طرفه به مخزن ذخیره یا مستقیم به خط مصرف منتقل می‌گردد. هر مرحله در واقع بار فشار را تقسیم کرده تا استرس مکانیکی روی قطعات کاهش یابد.

چرا تراکم تک‌مرحله‌ای برای فشارهای بالا نامناسب است؟

رابطه مستقیمی بین فشار و دما وجود دارد؛ هرچه هوا بیشتر فشرده شود، دمای آن به شدت افزایش می‌یابد. اگر بخواهیم فشار ۲۰۰ بار را در یک مرحله ایجاد کنیم، دمای گاز به قدری بالا می‌رود که روغن روان‌کار اکسید شده و حتی بدنه سیلندر دچار تغییر شکل می‌شود. همچنین، راندمان انرژی در تراکم تک‌مرحله‌ای برای فشارهای بالا بسیار پایین است. تراکم چندمرحله‌ای با اضافه کردن مراحل خنک‌کاری بین هر مرحله، اجازه می‌دهد دما کاهش یابد و هوای سردتر، تراکم‌پذیرتر و کارآمدتر باشد.

کاربردهای کلیدی در صنایع قالب‌گیری بادی، تست خطوط لوله و مخازن تحت فشار

امکانات فنی کمپرسورهای فشار قوی، آن‌ها را به ابزاری ضروری در بخش‌های مختلف صنعت تبدیل کرده است. کاربردهای این دستگاه‌ها را می‌توان بر اساس محدوده فشار خروجی دسته‌بندی کرد:

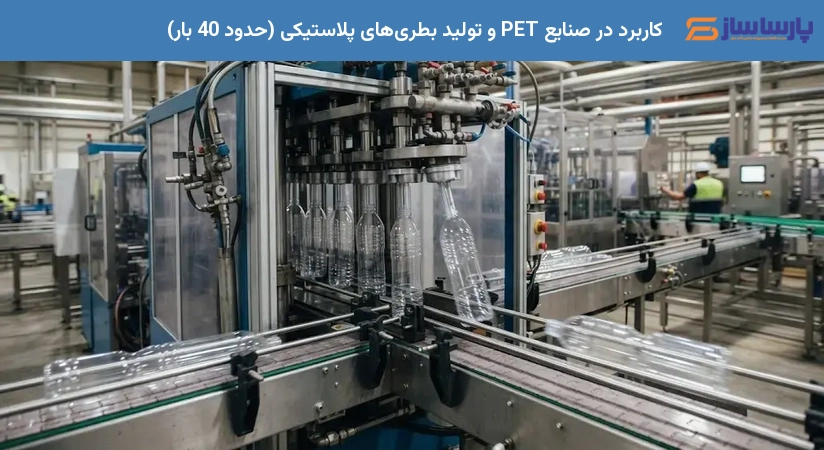

کاربرد در صنایع PET و تولید بطری‌های پلاستیکی (حدود ۴۰ بار)

در تولید بطری‌های پلاستیکی (PET)، از فرآیندی به نام قالب‌گیری بادی استفاده می‌شود. در این روش، یک پیش‌فرم پلاستیکی گرم شده و سپس با فشار بالای هوا (معمولاً حدود ۴۰ بار) به درون قالب رانده می‌شود تا شکل نهایی بطری ایجاد شود. در اینجا، ثبات فشار و پاک بودن هوا حیاتی است، زیرا هرگونه نوسان در فشار یا وجود آلودگی می‌تواند منجر به تغییر شکل یا ایجاد نقص در بدنه محصول شود.

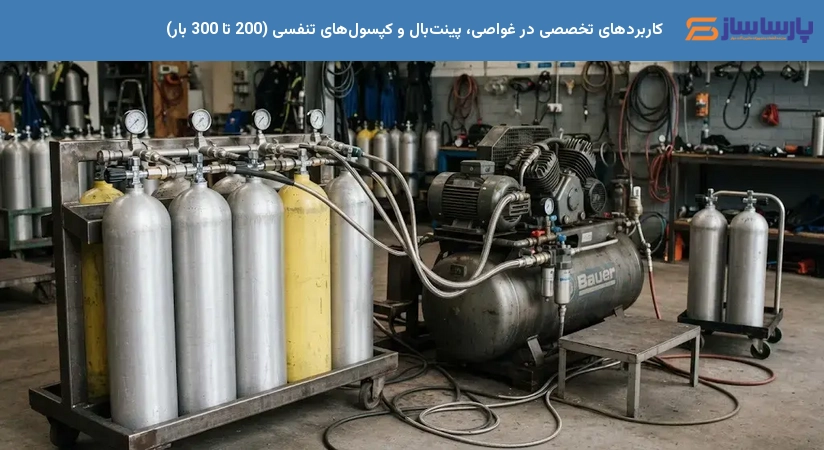

کاربردهای تخصصی در غواصی، پینت‌بال و کپسول‌های تنفسی (۲۰۰ تا ۳۰۰ بار)

برای پر کردن کپسول‌های غواصی یا تجهیزات تنفسی، به فشارهای بسیار بالایی (بین ۲۰۰ تا ۳۰۰ بار) نیاز است تا مقدار زیادی هوا در یک حجم کوچک جای بگیرد. نکته حیاتی در این کاربرد، استفاده از کمپرسورهای بدون روغن (Oil-Free) است. هرگونه نشت روغن در هوای تنفسی می‌تواند باعث مسمومیت یا آسیب‌های شدید ریوی شود، لذا در این سطح از فشار، ایمنی بهداشتی اولویت اول است.

تست فشار و شناسایی نشتی در خطوط لوله و تجهیزات صنعتی

در صنایع نفت، گاز و پتروشیمی، پیش از بهره‌برداری از خطوط لوله یا مخازن، باید تست‌های فشار (Pneumatic Test) انجام شود. در این تست‌ها، لوله‌ها تا فشاری بسیار بالاتر از فشار کاری معمول پر می‌شوند تا هرگونه نشتی یا ضعف در جوش‌ها شناسایی شود. کمپرسورهای فشار قوی در اینجا نقش حیاتی دارند تا بتوانند فشار لازم برای تست‌های هیدرواستاتیک و پنوماتیک را فراهم کنند.

اصول سیستم خنک‌کاری اینترکولر، مدیریت حرارت و نکات روانکاری

به دلیل فشار زیاد، مدیریت حرارتی در این دستگاه‌ها یک مسئله حیاتی است. بدون سیستم‌های خنک‌کننده پیشرفته، عمر مفید دستگاه به شدت کاهش می‌یابد.

نقش اینترکولر (Intercooler) در کاهش دمای بین مراحل

اینترکولر یا خنک‌کننده میانی، مبدل‌های حرارتی هستند که بین مراحل تراکم قرار می‌گیرند. وظیفه اینترکولر این است که گرمای حاصل از فشرده‌سازی مرحله اول را جذب کرده و دما را کاهش دهد، پیش از آنکه هوا وارد مرحله دوم شود. این عمل نه تنها از آسیب‌های حرارتی به قطعات جلوگیری می‌کند، بلکه باعث افزایش راندمان حجمی می‌شود؛ زیرا هوای خنک‌تر چگالی بیشتری دارد و در هر ضربه پیستون، حجم بیشتری از هوا منتقل می‌شود.

روانکاری: تفاوت کمپرسورهای روغن‌دار و بدون روغن (Oil-Free)

در کمپرسورهای روغن‌دار، روغن هم برای روان‌کاری قطعات و هم برای آب‌بندی سیلندرها و کاهش دما استفاده می‌شود. اما در کاربردهایی مانند صنایع غذایی، پزشکی و غواصی، استفاده از روغن ممنوع است. کمپرسورهای بدون روغن از متریال‌های خاصی مانند تفلون یا سرامیک برای پوشش پیستون‌ها و سیلندرها استفاده می‌کنند تا بدون نیاز به روغن، اصطکاک کاهش یابد و هوای خروجی کاملاً خالص باشد.

زنجیره تصفیه هوا: از تله آبگیر تا میکروفیلترهای ثانویه

هوای فشرده در فشارهای بالا، رطوبت و آلودگی‌های محیطی را با شدت بیشتری حمل می‌کند. برای رسیدن به کیفیت استاندارد، زنجیره تصفیه زیر الزامی است:

• تله آبگیر (Water Separator): حذف قطرات بزرگ آب ناشی از تراکم.
• میکروفیلتر اولیه: حذف ذرات معلق و گرد و غبار.
• خشک‌کن خنک‌کننده (Cooling Dryer): کاهش دمای هوا برای جداسازی رطوبت.
• میکروفیلتر ثانویه: حذف نهایی ذرات میکروسکوپی و بقایای روغن (در مدل‌های روغن‌دار).

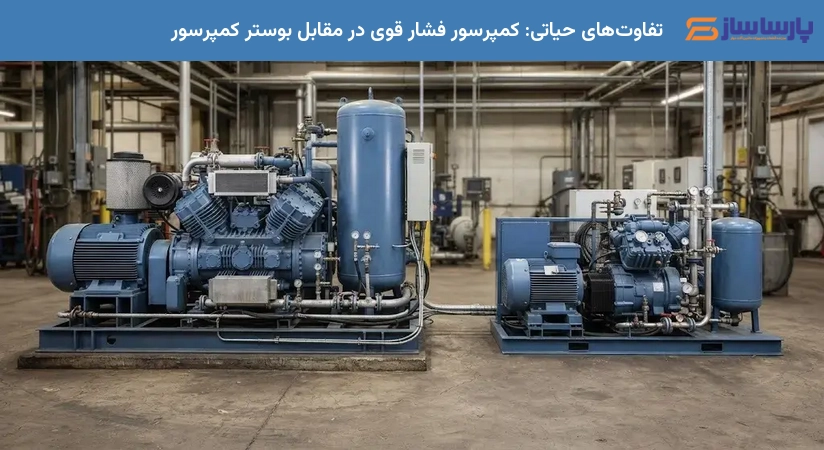

تفاوت‌های حیاتی: کمپرسور فشار قوی در مقابل بوستر کمپرسور

یکی از رایج‌ترین اشتباهات در انتخاب تجهیزات، جابجایی مفهوم کمپرسور فشار قوی و بوستر (Booster) است. اگرچه هر دو فشار بالا تولید می‌کنند، اما عملکرد آن‌ها کاملاً متفاوت است.

برای درک بهتر این تفاوت، جدول مقایسه‌ای زیر را بررسی کنید:

نقطه شروع مکش: اتمسفر در برابر فشار پیش‌فشرده

تفاوت بنیادین در نقطه شروع است. یک کمپرسور فشار قوی، هوا را از اتمسفر (فشار محیط) می‌مکد و آن را به فشار بالا می‌رساند. اما بوستر کمپرسور نمی‌تواند از اتمسفر هوا بمکد؛ بوستر نیاز دارد که ورودی آن از قبل توسط یک کمپرسور معمولی (مثلاً با فشار ۷ تا ۱۳ بار) فشرده شده باشد. بوستر در واقع فشار را از یک سطح متوسط به یک سطح بسیار بالا ارتقاء می‌دهد.

تفاوت در دبی هوای خروجی و ابعاد سیلندرها

به دلیل تفاوت در فشار ورودی، طراحی سیلندرها متفاوت است. کمپرسورهای فشار قوی دارای سیلندرهای مکش بزرگی هستند تا بتوانند حجم بیشتری از هوای محیط را جذب کنند. در حالی که بوسترها چون ورودی آن‌ها متراکم است، ابعاد کوچک‌تری دارند و تمرکز آن‌ها بر افزایش فشار در کمترین زمان ممکن است، نه جذب حجم زیاد هوا از محیط.

استانداردهای ایمنی و اهمیت مخازن فشار قوی (ASME)

کار با فشارهای بالای ۴۰ بار خطرات جدی به همراه دارد. در این سطح، هرگونه نقص در بدنه مخزن می‌تواند منجر به انفجار شدید شود. به همین دلیل، مخازن فشار قوی هرگز نباید با مخازن معمولی جایگزین شوند. این مخازن باید مطابق با استانداردهای بین‌المللی مانند ASME Sec. III DIV.1 ساخته شوند.

برای تأیید ایمنی این مخازن، تست‌های غیرمخرب مانند RT (رادیوگرافی) برای بررسی کیفیت جوش‌ها و PT (تست مایعات نافذ) برای شناسایی ترک‌های سطحی الزامی است. همچنین، هر مخزن فشار قوی باید مجهز به شیرهای اطمینان (Safety Valves) کالیبره شده باشد تا در صورت افزایش فشار بیش از حد، فشار اضافی را به طور خودکار تخلیه کند.

تأمین، ساخت و عرضه انواع کمپرسور پیستونی فشار قوی صنعتی در پارسا ساز

انتخاب یک تأمین‌کننده معتبر برای تجهیزات فشار قوی، به دلیل پیچیدگی‌های فنی و حساسیت‌های ایمنی، حیاتی است. پارسا ساز با بیش از ۳۰ سال تجربه در زمینه طراحی، مهندسی معکوس و بومی‌سازی تجهیزات فشار قوی، یکی از پیشروترین مراکز عرضه این دستگاه‌ها در ایران است.

به گفته شرکت ساور: "ساور، هر زمان، هر کجا، هر گازی!"

ما در پارسا ساز، علاوه بر ارائه خدمات مشاوره فنی برای انتخاب فشار مناسب بر اساس کاربرد، تأمین‌کننده برندهای تراز اول جهانی همچون Sauer (آلمان)، Nardi (ایتالیا)، Fini (ایتالیا)، Boge (آلمان) و Ingersoll Rand (آمریکا) هستیم. در مورد برندهای پیشرو، به ویژه محصولات آلمانی، همواره تأکید بر کیفیت بی‌رقیب است. به عنوان نمونه، مشخصات فنی یکی از مدل‌های پرکاربرد برند ناردى در جدول زیر آمده است:

تخصص ما در پارسا ساز این است که متناسب با بودجه و نیاز صنعتی شما، بهینه‌ترین مدل را پیشنهاد دهیم و پشتیبانی فنی پس از فروش را تضمین کنیم.

پرسش‌های متداول درباره کمپرسورهای پیستونی فشار قوی

در این بخش به برخی از سوالات متداول کاربران پاسخ می‌دهیم:

آیا سرویس دوره‌ای این دستگاه‌ها با مدل‌های معمولی متفاوت است؟بله، به دلیل استرس مکانیکی زیاد روی قطعات و دمای بالای عملیاتی، بازه‌های تعویض روغن و بررسی شیرهای یک‌طرفه در مدل‌های فشار قوی کوتاه‌تر و حساس‌تر است.

چگونه فشار مورد نیاز خود را انتخاب کنم؟برای تولید بطری PET معمولاً ۴۰ بار، برای غواصی ۲۰۰ تا ۳۰۰ بار و برای تست لوله‌ها بسته به استاندارد پروژه، فشار متفاوتی نیاز است. توصیه می‌شود همواره دستگاهی با ظرفیت ۱۰ تا ۲۰ درصد بالاتر از فشار مورد نیاز واقعی انتخاب کنید تا فشار روی موتور کاهش یابد.

آیا صدای این دستگاه‌ها زیاد است؟بله، به دلیل تراکم شدید هوا، لرزش و صدای بیشتری نسبت به مدل‌های معمولی دارند. برای مدیریت صدا، استفاده از محفظه‌های عایق صوتی یا استقرار دستگاه در محیط‌های مجزا توصیه می‌شود.
