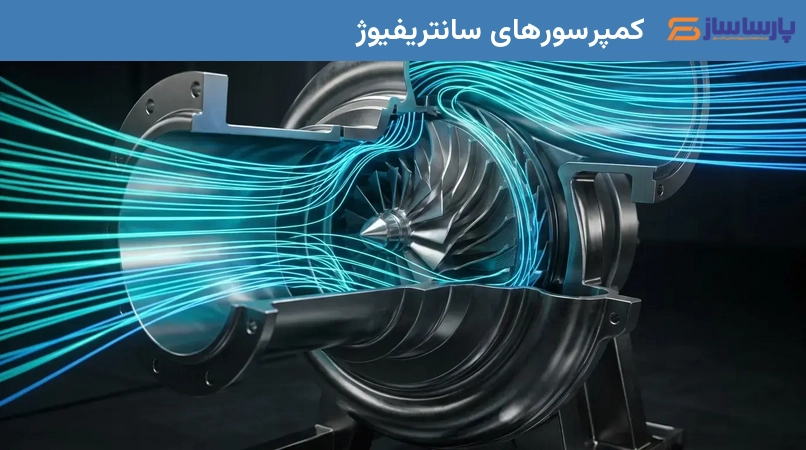

کمپرسورهای سانتریفیوژ

آیا تا به حال فکر کرده‌اید که صنایع عظیم پتروشیمی یا نیروگاه‌های برق، نیاز گسترده خود به حجم‌های بالای هوای فشرده را چگونه تأمین می‌کنند؟ در دنیای ماشین‌آلات صنعتی، کمپرسور سانتریفیوژ به‌عنوان یک ماشین توربو و سیستم تراکم دینامیکی، نقشی حیاتی ایفا می‌کند. برخلاف سیستم‌های کوچک‌تر، این دستگاه‌ها برای محیط‌هایی طراحی شده‌اند که در آن‌ها تداوم جریان و دبی خروجی بالا اولویت اصلی است. در این مقاله، به بررسی دقیق مکانیسم‌های تبدیل انرژی، اجزای حیاتی و استانداردهای مهندسی این تجهیزات می‌پردازیم تا متوجه شوید چرا این تکنولوژی برای زیرساخت‌های صنعتی مدرن جایگزین‌ناپذیر است.

کمپرسور سانتریفیوژ چیست و چگونه کار می‌کند؟

کمپرسور سانتریفیوژ نوعی کمپرسور دینامیکی است که فشار گاز را از طریق تبدیل انرژی جنبشی به انرژی پتانسیل (فشار) افزایش می‌دهد. برای درک ساده‌تر، عملکرد این دستگاه را می‌توان به مکانیسم یک «کمانجک» (Slingshot) تشبیه کرد؛ همان‌طور که در کمانجک با چرخش سریع، جسم با سرعت زیاد به بیرون پرتاب می‌شود، در اینجا نیز سیال (هوا یا گاز) توسط یک پروانه با سرعت بسیار بالا چرخانده شده و به بیرون رانده می‌شود.

تفاوت بنیادین این سیستم با کمپرسورهای پیستونی در نحوه پردازش سیال است. در حالی که کمپرسورهای پیستونی هوا را در محفظه‌های بسته و در چرخه‌های متناوب متراکم می‌کنند، کمپرسور سانتریفیوژ جریان هوا را به‌صورت مداوم و بدون وقفه پردازش می‌کند. این ویژگی باعث می‌شود که خروجی دستگاه فاقد نوسان (Pulsation) باشد و برای کاربردهایی که نیاز به جریان پایدار دارند، ایده‌آل باشد.

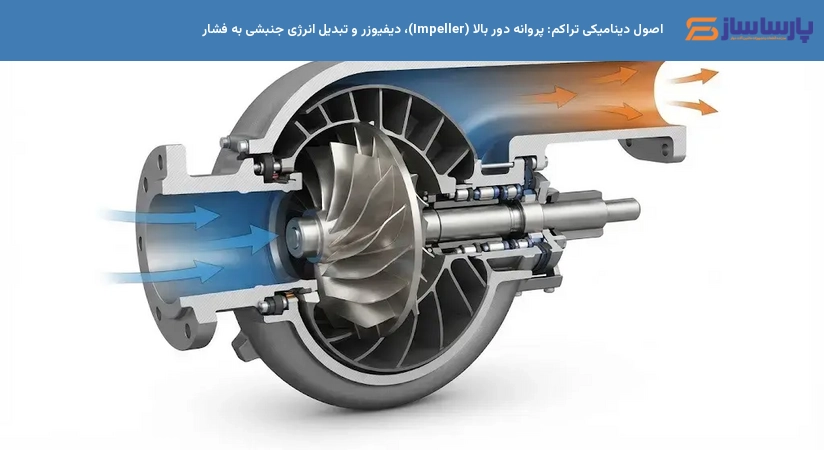

اصول دینامیکی تراکم: پروانه دور بالا (Impeller)، دیفیوزر و تبدیل انرژی جنبشی به فشار

فرآیند تراکم در این ماشین‌ها در سه مرحله اصلی رخ می‌دهد که هر مرحله نقش خاصی در تبدیل انرژی دارد:

1. ورودی و ایمپلر (Impeller):هوا ابتدا از ورودی وارد شده و به مرکز ایمپلر می‌رسد. ایمپلر با سرعت بسیار بالایی می‌چرخد و انرژی جنبشی عظیمی به مولکول‌های هوا بخشیده و آن‌ها را با نیروی گریز از مرکز به سمت لبه‌های بیرونی پرتاب می‌کند.
2. دیفیوزر (Diffuser):هوای پرسرعت وارد دیفیوزر می‌شود. وظیفه این بخش، کاهش سرعت جریان هوا و در مقابل، افزایش فشار استاتیک است؛ در واقع در این مرحله، انرژی جنبشی به فشار تبدیل می‌شود.
3. ولوت (Volute):در نهایت، هوای فشرده‌شده توسط ولوت یا جمع‌کننده جمع‌آوری شده و به سمت لوله‌های خروجی هدایت می‌شود.

اجزای اصلی و مفاهیم فنی کلیدی

ساختار یک کمپرسور سانتریفیوژ ترکیبی از مهندسی دقیق متالورژی و دینامیک سیالات است تا بتواند در سرعت‌های بسیار بالا (ده‌ها هزار دور در دقیقه) بدون لرزش و تخریب عمل کند. شناخت اجزای فیزیکی این دستگاه به ما کمک می‌کند تا نقاط حساس و نیازمند نگهداری را به‌دقت شناسایی کنیم.

ساختار ایمپلرها و استیج‌های فشرده‌سازی

ایمپلرها بر اساس طراحی خود به دو دسته اصلی تقسیم می‌شوند که هر کدام کاربردهای خاصی دارند:

• ایمپلرهای باز (Open):برای کاربردهایی که نیاز به ساختار ساده‌تر دارند، استفاده می‌شوند.
• ایمپلرهای بسته یا پوشش‌دار (Covered):به دلیل داشتن دیواره‌های جانبی، از نشت سیال جلوگیری کرده و راندمان بالاتری در فشارهای زیاد ارائه می‌دهند.

برای دستیابی به فشارهای بالاتر، از مفهوم «تراکم چند مرحله‌ای» استفاده می‌شود. در این حالت، چندین ایمپلر به‌صورت سری روی یک شفت قرار می‌گیرند تا هر کدام فشار را مقداری افزایش دهند. در سیستم‌های پیشرفته، از IGV یا پره‌های راهنمای ورودی استفاده می‌شود تا زاویه ورود هوا به ایمپلر بهینه‌سازی شود.

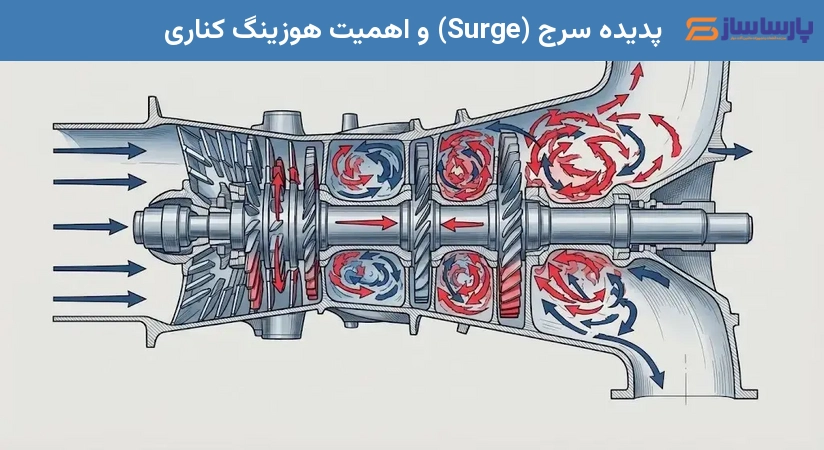

پدیده سرج (Surge) و اهمیت هوزینگ کناری

یکی از خطرناک‌ترین وضعیت‌ها برای یک کمپرسور سانتریفیوژ، وقوع پدیده سرج یا Surge است. سرج زمانی رخ می‌دهد که فشار در خروجی (Back-pressure) بیش از حد زیاد شود و جریان هوا به‌جای حرکت به جلو، به‌صورت معکوس به سمت ورودی بازگردد. این اتفاق منجر به ارتعاشات شدید، صدای ناهنجار و تخریب مکانیکی ایمپلرها می‌شود.

برای جلوگیری از این وضعیت بحرانی، از سیستم‌های بای‌پس (Bypass) یا هوزینگ‌های کناری استفاده می‌شود. این سیستم‌ها با باز کردن شیرهای تخلیه در لحظات بحرانی، فشار خروجی را کاهش داده و جریان را از حالت ناپایدار خارج می‌کنند تا سلامت روتور حفظ شود.

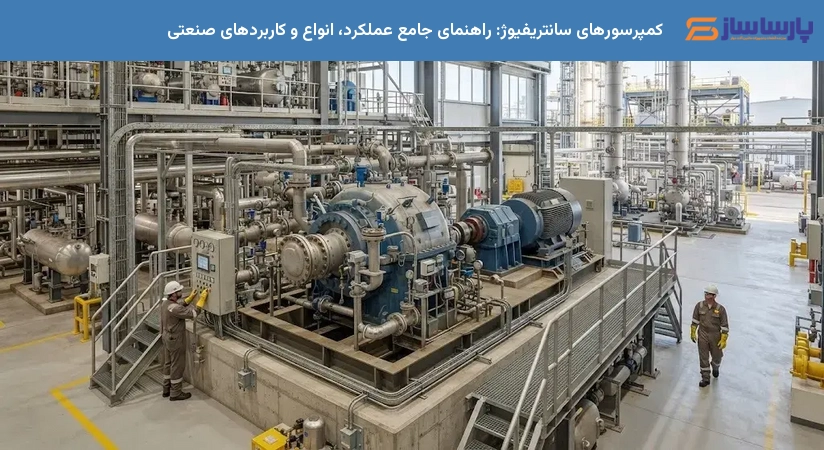

جایگاه کمپرسورهای گریز از مرکز در مجتمع‌های پتروشیمی، فولاد، جداسازی هوا و تأمین هوای فوق‌حجم

به دلیل توانایی تولید حجم‌های بسیار زیاد هوا با فشار ثابت، این کمپرسورها ستون فقرات صنایع سنگین محسوب می‌شوند. کاربردهای اصلی آن‌ها در بخش‌های زیر متمرکز است:

• پتروشیمی و پالایشگاه‌ها:انتقال گازها و تأمین هوای ابزار در مقیاس وسیع.
• صنایع فولاد:سیستم‌های خنک‌کاری و اکسیداسیون در حجم‌های بالا.
• واحدهای جداسازی هوا (ASU):تولید اکسیژن و نیتروژن خالص.
• نیروگاه‌ها و هواپیماها:تأمین هوای احتراق توربین‌ها و موتورهای جت.

مزایا و محدودیت‌های استفاده از تکنولوژی سانتریفیوژ

انتخاب بین یک کمپرسور سانتریفیوژ و یک کمپرسور پیستونی یا اسکرو، مستقیماً به نیازات عملیاتی بستگی دارد. برای درک بهتر تفاوت‌ها، مقایسه زیر را بررسی کنید:

مزایای اصلی این سیستم‌ها شامل لرزش بسیار کم، طول عمر بالا و قابلیت کارکرد مداوم در ۲۴ ساعت شبانه‌روز است. با این حال، محدودیت اصلی این است که این تکنولوژی برای ظرفیت‌های پایین (معمولاً زیر ۷۰ کیلووات) از نظر اقتصادی و فنی توجیه‌پذیر نیست.

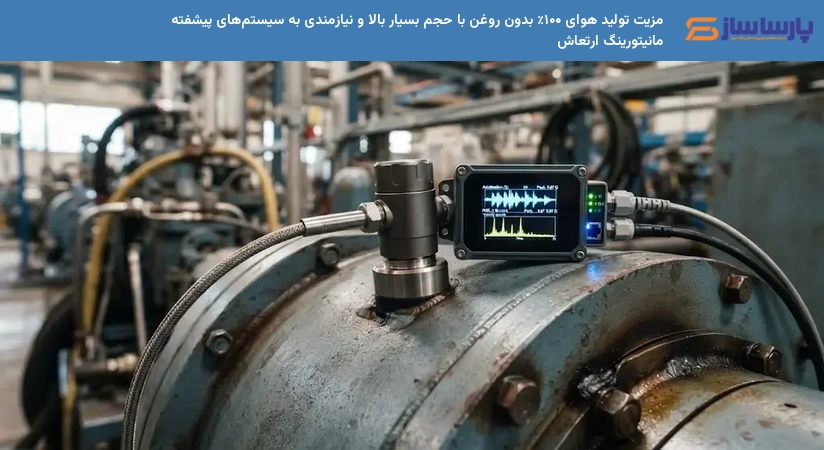

مزیت تولید هوای ۱۰۰٪ بدون روغن با حجم بسیار بالا و نیازمندی به سیستم‌های پیشرفته مانیتورینگ ارتعاش

یکی از بزرگترین نقاط قوت این دستگاه‌ها، تولید هوای کاملاً پاک و بدون روغن است. این موضوع برای صنایعی که حساسیت بالایی به آلودگی دارند (مانند داروسازی یا الکترونیک) حیاتی است.

به گفته انجمن اشری (ASHRAE): «در یک چیلر سانتریفیوژ که ۱۲ درصد مخلوط مبرد و روغن که در سیستم گردش می‌کند را روغن تشکیل داده باشد، کاهش راندمان ۱۵ الی ۲۰ درصدی مشاهده می‌شود.»

به دلیل سرعت چرخش فوق‌العاده بالا، این دستگاه‌ها به سیستم‌های مانیتورینگ ارتعاش پیشرفته و یاتاقان‌های Tilting-Pad نیاز دارند. امروزه ادغام این سیستم‌ها با IoT و تحلیل‌های remote اجازه می‌دهد تا ریزترک‌ها در پوسته یا تخریب‌های اولیه یاتاقان‌ها پیش از وقوع حادثه شناسایی شوند.

مشاوره مهندسی، تأمین قطعات و پشتیبانی سیستم‌های کمپرسور سانتریفیوژ در پارسا ساز

به دلیل پیچیدگی طراحی و حساسیت بالای قطعات در سرعت‌های بالا، نگهداری از کمپرسورهای سانتریفیوژ نیازمند تخصص ویژه‌ای است. پارسا ساز با بیش از ۳۰ سال تجربه در حوزه تجهیزات صنعتی، خدمات جامع مهندسی برای این سیستم‌ها ارائه می‌دهد.

ما در پارسا ساز نه تنها در تأمین قطعات با استانداردهای API 617 و API 672 تخصص داریم، بلکه در زمینه تحلیل ارتعاشات و عیب‌یابی‌های پیچیده مکانیکی، پشتیبانی فنی ارائه می‌دهیم تا توقفات ناگهانی خط تولید در صنایع حساس به حداقل برسد.

سوالات متداول در مورد کمپرسورهای سانتریفیوژ

• تفاوت کمپرسور تک‌شفت و گیربکس‌دار در چیست؟در مدل تک‌شفت، تمام مراحل تراکم روی یک محور با سرعت یکسان هستند، اما در مدل‌های گیربکس‌دار (Integrally Geared)، هر مرحله می‌تواند با سرعت بهینه خود بچرخد که راندمان را در فشارهای بالا افزایش می‌دهد.
• نقش اینترکولرها (Intercoolers) چیست؟فرآیند تراکم باعث افزایش دمای هوا می‌شود. اینترکولرها بین استیج‌های مختلف قرار می‌گیرند تا هوا را خنک کنند؛ زیرا هوای خنک‌تر متراکم‌تر است و کار لازم برای تراکم در مرحله بعدی کاهش می‌یابد.
• بازه زمانی سرویس‌های دوره‌ای این دستگاه‌ها چقدر است؟به دلیل نبود تماس‌های مکانیکی شدید (مانند پیستون)، بازه‌های سرویس کلی طولانی‌تر است، اما مانیتورینگ ارتعاشات باید به‌صورت لحظه‌ای و چک‌آپ‌های روغن یاتاقان‌ها به‌صورت ماهانه انجام شود.
• Turn Down Ratio چیست و چرا اهمیت دارد؟این نسبت نشان می‌دهد دستگاه تا چه حد می‌تواند حجم خروجی خود را بدون اینکه دچار سرج شود، کاهش دهد. هرچه این نسبت بهینه‌تر باشد، انعطاف‌پذیری سیستم در برابر تغییرات نیاز مصرف‌کننده بیشتر است.
