معرفی کمپرسورهای AF Compressor (AT Francois)

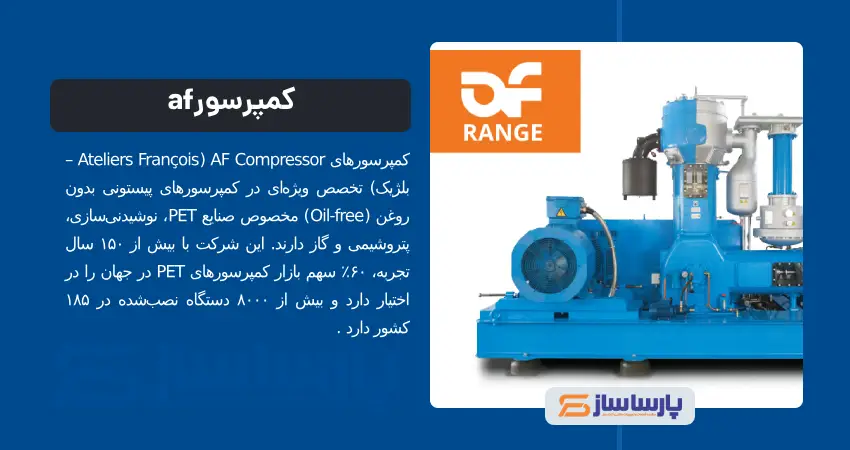

کمپرسورهای AF Compressor (Ateliers François – بلژیک) تخصص ویژه‌ای در کمپرسورهای پیستونی بدون روغن (Oil‑free) مخصوص صنایع PET، نوشیدنی‌سازی، پتروشیمی و گاز دارند. این شرکت با بیش از ۱۵۰ سال تجربه، ۶۰٪ سهم بازار کمپرسورهای PET در جهان را در اختیار دارد و بیش از ۸۰۰۰ دستگاه نصب‌شده در ۱۸۵ کشور دارد .
سری کمپرسورهای AF
⚙️ 1. OPC Range (Oil‑Free Piston Compressors) – فشار پایین:
مناسب فشار 7–15 بار
ظرفیت از 7.2 تا 58 m³/min (≈272–2048 cfm)
توان موتور 45–355 kW (برای فشار 8–10 bar)
⚙️ 2. سری PET (High‑Pressure, Oil‑Free):
فشار کاری 20–40 bar (≈290–580 psi)
ظرفیت 790 تا 2170 m³/h (≈278 to 1280 cfm)
توان موتور 132–355 kW
✔️ ویژگی‌ها و مزایا
Oil‑Free: بدون روغن در هوای خروجی، مناسب صنایع غذایی/دارویی
دو مرحله‌ای و با سرعت پایین: افزایش دوام و کاهش مصرف انرژی
استحکام بالا: قطعات مهم مانند پیستون‌ها از فولاد ضد زنگ با کروم پلاست و میل‌لنگ با یاتاقان فشار روغن‌خور
طراحی ساده: تعداد قطعات کمتر، تعمیر و نگهداری آسان‌تر، و هزینه کل مالکیت پایین
سیستم خنک‌کننده آب و قابلیت بازیافت حرارت (Heat Recovery) در سری 20–40 bar
جدول مشخصات کمپرسورaf
| سری | فشار کاری (bar) | ظرفیت FAD | توان موتور | ویژگی کلیدی |
|---|---|---|---|---|
| OPC | 7–15 | 7.2–58 m³/min (272–2048 cfm) | 45–355 kW | فشار پایین، دو مرحله‌ای، بدون روغن |
| PET (20–40 bar) | 20–40 | 790–2170 m³/h (≈278–1280 cfm) | 132–355 kW | فشار بالا، آب‌خنک، بازیافت حرارت |
کاربردهای کمپرسورaf
خطوط تولید بطری PET
صنایع نوشیدنی، دارو، پتروشیمی، گاز
خطوط نیازمند هوا بدون روغن و با فشار بالا (تا 40 bar)
| برند | عنوان تجهیز | مدل‌ها | فشار کاری (bar) | ظرفیت FAD (m³/h) | ظرفیت (cfm) | توان موتور (kW) | مکانیزم | کاربرد |
|---|---|---|---|---|---|---|---|---|
| AF Compressor | کمپرسور هوای بطر ساز AF سری CE46 | CE 46 XS / S / A / B | 20–40 | 750–1320 | 441–777 | 132–250 | پیستونی بدون روغن، آب‌خنک | دمش بطری PET ظرفیت متوسط تا بالا |
| کمپرسور هوای بطر ساز AF مدل CE68 | CE 68 A / S / B / 680 | 20–40 | 2100–3200 | 1236–1872 | 355–550 | پیستونی بدون روغن، آب‌خنک هوی‌دیوتی | خطوط پرسرعت و پرظرفیت تولید بطری PET | |
| کمپرسور هوای بطرساز AF مدل L4 | L4 A / B | 15–40 | 975–1100 | 574–647 | 160–200 | پیستونی دو طرفه متقارن، بدون روغن | دمش بطری PET و خطوط بسته‌بندی | |
| کمپرسور هوای بطرساز AF مدل L5 | L5 XS / S / A / B | 15–40 | 1260–1680 | 742–989 | 200–280 | پیستونی نسل L، بدون روغن، آب‌خنک | خطوط پیوسته بلومولدینگ بطری PET | |
| MEHRER | کمپرسور گاز نیتروژن MEHRER | سری TVX / TRZ | تا 250 | تا 1000 | تا 588 | 15–200 | پیستونی کراس‌هد خشک (Dry-Running) | تزریق گاز خنثی، بسته‌بندی MAP، تست فشار خطوط |
| کمپرسور گاز کربنیک MEHRER | سری TRx مخصوص CO₂ | تا 40 | تا 1200 | تا 706 | 11–160 | پیستونی بدون روغن مقاوم به گاز خورنده | بازیابی CO₂، گازدار کردن نوشیدنی، یخ خشک | |
| کمپرسور گاز هیدروژن MEHRER | سری دیافراگمی / T-Series | تا 350 | تا 600 | تا 353 | 7.5–132 | دیافراگمی بدون نشت (Gas-Tight)، ضدانفجار | پیل سوختی، صنایع نفت و گاز، فرآیندهای شیمیایی |
کمپرسور AF مدل CE
| مدل | ظرفیت FAD (m³/h) | ظرفیت (cfm) | دور موتور (rpm) | توان موتور (kW) | فشار کاری (bar) |
|---|---|---|---|---|---|
| CE 2A | 312 | 184 | 485 | 55 | 20–40 bar |
| CE 2B | 390 | 230 | 650 | 75 | 20–40 bar |
| CE 24A | 510 | 300 | 570 | 90 | 20–40 bar |
| CE 24B | 600 | 353 | 670 | 132 | 20–40 bar |
| CE 46 XS | 750 | 441 | 340 | 132 | 20–40 bar |
| CE 46 S | 870 | 512 | 400 | 160 | 20–40 bar |
| CE 46 A | 1080 | 636 | 500 | 200 | 20–40 bar |
| CE 46 B | 1320 | 777 | 500 | 250 | 20–40 bar |
| CE 6 | 1700 | 999 | 425 | 315 | 20–40 bar |
| CE 68 A | 2100 | 1236 | 480 | 355 | 20–40 bar |
| CE 68 S | 2300 | 1354 | 460 | 400 | 20–40 bar |
| CE 68 B | 2600 | 1529 | 520 | 450 | 20–40 bar |
| CE 680 A | 2900 | 1706 | 480 | 500 | 20–40 bar |
| CE 680 B | 3200 | 1872 | 540 | 550 | 20–40 bar |
راهنمای انتخاب کمپرسور باد بطرساز AF بر اساس ظرفیت دستگاه بادکن PET
محاسبه ظرفیت هوادهی (FAD) برای خطوط روتاری و خطی
انتخاب ظرفیت کمپرسور بطرساز (از سری L4 و CE46 تا مدل‌های پرظرفیت CE68) مستقیماً به تعداد کویته‌های دستگاه بادکن، تیراژ تولید در ساعت (BPH) و حجم بطری (از ۲۵۰ سی‌سی تا ۴ لیتری) بستگی دارد. برای کارخانجات با ظرفیت تا ۸,۰۰۰ بطری در ساعت معمولاً سری L4 و CE46 و برای خطوط پرسرعت روتاری با تیراژ بیش از ۱۶,۰۰۰ بطری در ساعت، سری‌های CE68 انتخاب می‌شوند.
مقایسه کمپرسورهای بطرساز AF سری CE و سری L؛ کدام یک مناسب خط شماست؟
سری CE به عنوان مدل کلاسیک و Heavy-Duty این برند شناخته می‌شود که قابلیت تحمل بار کاری پیوسته ۲۴/۷ را در شرایط سخت اقلیمی دارد. در مقابل، سری‌های جدید L4 و L5 با طراحی کامپکت‌تر، بالانس مکانیکی بالاتر و راندمان مصرف انرژی بهینه‌تر به ازای هر کیلووات عرضه شده‌اند که لرزش فونداسیون را به حداقل می‌رسانند.
استانداردهای ایمنی در کمپرسورهای گاز نیتروژن، CO2 و هیدروژن MEHRER
سیستم آب‌بندی نشت‌ناپذیر (Gas-Tight) و گواهی ضدانفجار ATEX
کمپرسورهای مهرر به دلیل بهره‌گیری از طراحی کراس‌هد و تفکیک کامل محفظه تراکم گاز از کارتل روغن (100% Oil-Free)، ریسک آلودگی گاز نیتروژن در صنایع دارویی و تخمیر را به صفر می‌رسانند. همچنین در فشرده‌سازی گاز هیدروژن و CO2 مرطوب، استفاده از متریال مقاوم به خوردگی و محفظه‌های بدون نشت گاز از خطرات اشتعال یا افت خلوص جلوگیری می‌کند.
تامین قطعات یدکی، سوپاپ‌ها و تعمیرات تخصصی کمپرسور AF و MEHRER
تامین رینگ‌های پیستون PTFE، ولوهای مکش و دمش (Valves)، یاتاقان‌ها و کیت‌های اورهال اورجینال کمپرسورهای فشار قوی AF و کمپرسورهای فرآیندی Mehrer همراه با تنظیم دقیق دور شفت و سنسورهای فشار و دما.
ویژگی‌های عمومی سری CE
فشار کاری: بین 20 تا 40 bar (قابلیت تجهیز تا 44 bar)
کیفیت هوا: مطابق کلاس ISO 8573-1 (Class 2 یا Class 1.4.1 / Class 0)
دور پایین شفت: بین 340–670 rpm برای کاهش سایش و مصرف انرژی
طراحی ساده: تعداد قطعات متحرک کم، تعمیر آسان، نگهداری اقتصادی
نصب آسان: پایه‌های ضدویبره، بدون نیاز به فونداسیون سنگین
پشتیبانی و سرویس
دارای شبکه جهانی خدمات پس از فروش (مراکز فروش، قطعات و آموزش در بیش از ۲۰ کشور)
امکاناتی مانند Smart Inverter Starter (SIS) برای کاهش جریان راه‌اندازی و صرفه‌جویی در انرژی ارائه می‌شود
دانلود کاتالوگ و دفترچه راهنما (AF Compressor Manual)
برای دریافت دفترچه راهنمای نصب، تعمیرات و نگهداری (Operation & Maintenance Manual)، نقشه قطعات یدکی و جداول عیب‌یابی (Troubleshooting) کمپرسورهای پیستونی AF بلژیک (سری‌های CE46 ،CE68 ،L4 و L5)، می‌توانید مشخصات دستگاه یا شماره سریال نامبر پلاک آن را ارسال نمایید.
- AF Compressor User Manual: راهنمای جامع سرویس دوره‌ای، فواصل تعویض سوپاپ‌ها و چک‌لیست اورهال.
- P&ID and Spare Parts Catalog: کاتالوگ پارت‌نامبر رینگ‌ها، پیستون، یاتاقان‌ها و ولوهای فشار بالا.
قیمت کمپرسور AF Compressor و عوامل موثر بر استعلام هزینه
با توجه به سفارشی‌سازی بر اساس خط تولید بطری PET، قیمت کمپرسور AF (AF Compressor Price) بسته به فاکتورهای فنی زیر محاسبه و اعلام می‌گردد:
- مدل و تیپ دستگاه: تفاوت قیمت سری کامپکت و مدرن L با مدل‌های هوی‌دیوتی کلاسیک CE.
- ظرفیت دبی هوادهی (FAD): تناسب ظرفیت باد با سرعت دستگاه بلومولدینگ (از ۷۵۰ تا ۳۲۰۰ مترمکعب در ساعت).
- تجهیزات جانبی و آپشن‌ها: تجهیز به سیستم اینورتر هوشمند (Smart Inverter Starter - SIS)، پکیج بازیابی حرارت (Heat Recovery) و درایر فشار قوی ۴۰ بار.
- نوع گاز و متریال (برای مدل‌های فرآیندی Mehrer): آلیاژهای ویژه ضداکسیداسیون برای CO2 یا استانداردهای ATEX برای هیدروژن.
جهت دریافت قیمت روز کمپرسور AF، استعلام قطعات یدکی و دریافت پیش‌فاکتور رسمی، با بخش فروش فنی تماس بگیرید.
کمپرسورهای سری AF Compressor انتخابی بسیار مناسب برای صنایع نیازمند هوای بدون روغن و با فشار متوسط تا بالا (۷ تا ۴۰ bar) هستند. طراحی ساده، دوام بالا، قابلیت خنک‌کنندگی و صرفه‌جویی انرژی، باعث شده‌اند تا به‌ویژه در خطوط تولید PET و صنایع فرآیندی، از بهترین‌ها به شمار بیایند.
