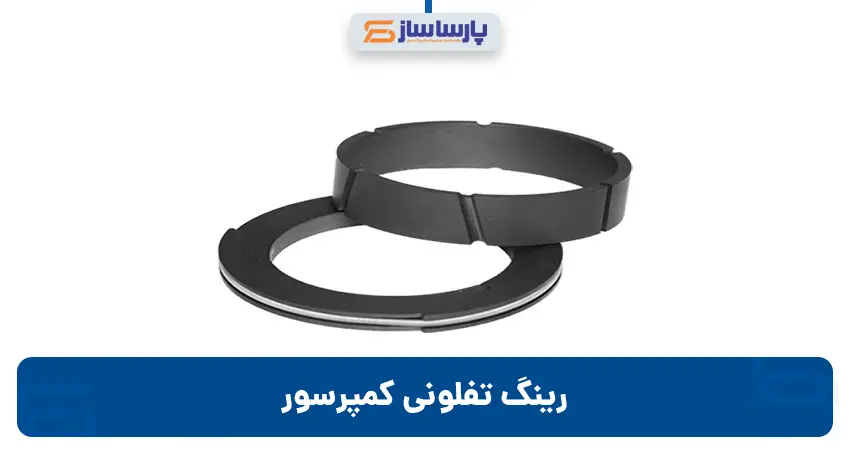

رینگ تفلونی کمپرسور

کمپرسورها یکی از مهم‌ترین تجهیزات مکانیکی در صنایع نفت، گاز، پتروشیمی، خودروسازی، تبرید و تهویه هستند. عملکرد مناسب کمپرسور، نقش مستقیم در بازدهی کل سیستم دارد. در این میان، رینگ‌های کمپرسور از اجزای کلیدی به شمار می‌روند که وظیفه آب‌بندی پیستون و جلوگیری از نشت گاز را بر عهده دارند.

در گذشته، این رینگ‌ها عمدتاً از فلزاتی مانند چدن یا فولاد ساخته می‌شدند؛ اما با گسترش استفاده از مواد پلیمری با عملکرد بالا، رینگ‌های تفلونی (PTFE) به‌عنوان جایگزین مناسبی معرفی شده‌اند. تفلون به دلیل خواص فیزیکی و شیمیایی ویژه، از جمله اصطکاک پایین، مقاومت بالا در برابر خوردگی و تحمل دمایی خوب، در کاربردهای حساس صنعتی به کار می‌رود.



ویژگی‌های عملکردی کمپرسور و نقش رینگ

در کمپرسورهای پیستونی، پیستون با رفت و برگشت درون سیلندر، حجم گاز را کاهش داده و موجب افزایش فشار آن می‌شود. رینگ‌ها که در شیارهایی روی پیستون قرار دارند، مسئول ایجاد آب‌بندی بین پیستون و دیواره سیلندر هستند. در نبود رینگ یا خرابی آن، نشت گاز، کاهش راندمان، افزایش دما و احتمال آسیب به قطعات افزایش می‌یابد.

رینگ‌ها همچنین باید دارای قابلیت سایش‌پذیری کنترل‌شده باشند تا در طول زمان، شکل سطحی خود را متناسب با شرایط کاری حفظ کنند. در عین حال باید به حدی سخت باشند که در برابر فشار و دمای بالا تغییر شکل ندهند.

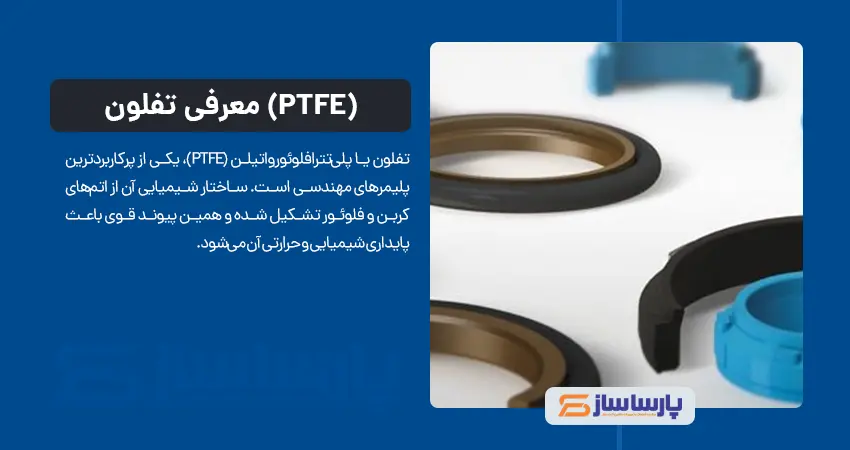

معرفی تفلون (PTFE)

تفلون یا پلی‌تترافلوئورواتیلن (PTFE)، یکی از پرکاربردترین پلیمرهای مهندسی است. ساختار شیمیایی آن از اتم‌های کربن و فلوئور تشکیل شده و همین پیوند قوی باعث پایداری شیمیایی و حرارتی آن می‌شود.

از جمله ویژگی‌های کلیدی تفلون می‌توان به موارد زیر اشاره کرد:

معرفی تفلون (PTFE)

ضریب اصطکاک بسیار پایین (~0.04)

مقاومت در برابر خوردگی توسط اکثر مواد شیمیایی

کارکرد در بازه دمایی گسترده (تا حدود 260 درجه سانتی‌گراد)



خواص عایق الکتریکی خوب

مقاومت خوب در برابر سایش (با افزودنی‌ها مانند برنز یا کربن تقویت می‌شود)

این ویژگی‌ها، تفلون را به گزینه‌ای مناسب برای ساخت رینگ در محیط‌های بدون روانکاری یا با حداقل روانکار تبدیل کرده است.

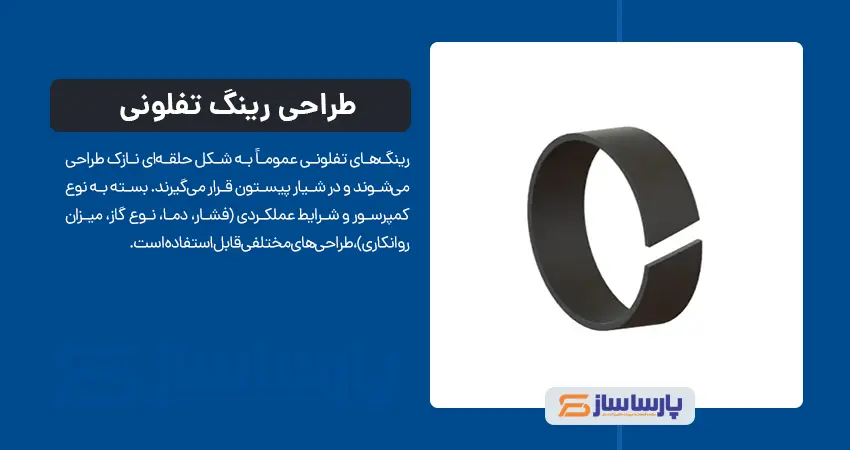

طراحی رینگ تفلونی برای کمپرسور

رینگ‌های تفلونی عموماً به شکل حلقه‌ای نازک طراحی می‌شوند و در شیار پیستون قرار می‌گیرند. بسته به نوع کمپرسور و شرایط عملکردی (فشار، دما، نوع گاز، میزان روانکاری)، طراحی‌های مختلفی قابل استفاده است.

برخی ملاحظات طراحی عبارت‌اند از:

طراحی رینگ تفلونی برای کمپرسور

ضخامت و ارتفاع رینگ: تعیین‌کننده سطح تماس و فشار اعمال‌شده به سیلندر است.

نوع برش رینگ (Gap): معمولاً رینگ‌ها دارای شکاف شعاعی هستند تا در هنگام انبساط حرارتی عملکرد مطلوبی داشته باشند.

مواد افزودنی: برای بهبود خواص مکانیکی، از مواد افزودنی مانند برنز، کربن گرافیتی، یا شیشه در ترکیب تفلون استفاده می‌شود. به عنوان مثال، PTFE تقویت‌شده با 40% برنز دارای استحکام بالا و رسانایی حرارتی بهتر است که مانع از گرم شدن بیش از حد در زمان کارکرد می‌شود.

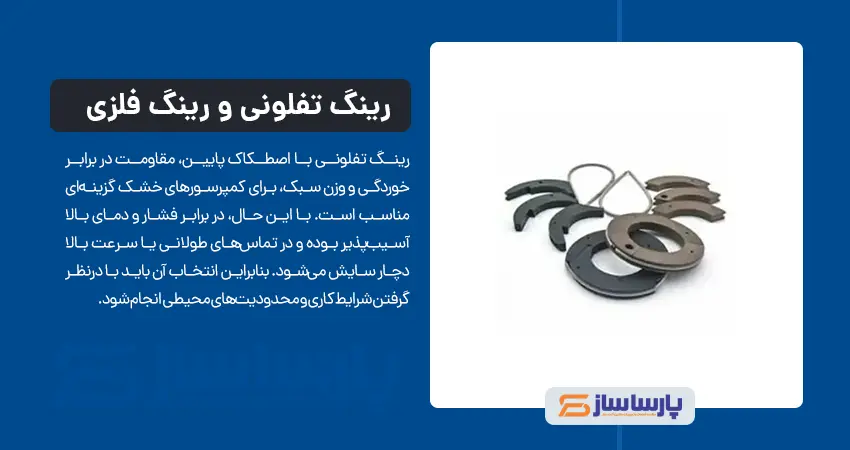

مزایا و معایب رینگ تفلونی نسبت به رینگ فلزی

مزایا و معایب رینگ تفلونی نسبت به رینگ فلزی

مزایا:

اصطکاک کمتر: باعث کاهش اتلاف انرژی و افزایش راندمان می‌شود.

عدم نیاز به روانکاری مداوم: مناسب برای کمپرسورهای خشک یا بدون روغن.

مقاومت بالا در برابر خوردگی: قابل استفاده در محیط‌های خورنده یا با گازهای شیمیایی خاص.

سبک بودن: موجب کاهش وزن کلی قطعات متحرک می‌شود.

معایب:

مقاومت کمتر به بارهای مکانیکی بالا: به‌ویژه در فشارهای بسیار بالا ممکن است تغییر شکل دهند.

محدودیت در دمای کارکرد: دمای کاری تفلون حدود 260 درجه سانتی‌گراد است و در دماهای بالاتر خواص آن افت می‌کند.

سایش در بلندمدت: به‌خصوص در تماس خشک و سرعت‌های بالا، رینگ تفلونی دچار سایش تدریجی می‌شود.



تحلیل عملکردی رینگ تفلونی در کمپرسور

برای تحلیل عملکرد رینگ تفلونی، دو رویکرد معمول وجود دارد:

آزمایش تجربی: نصب رینگ روی کمپرسور و اندازه‌گیری پارامترهایی مانند دما، فشار خروجی، راندمان، و میزان نشت گاز.

شبیه‌سازی عددی: استفاده از نرم‌افزارهایی مانند ANSYS برای مدل‌سازی تنش، انبساط حرارتی، توزیع دما و سایش.

در یک مطالعه تجربی، عملکرد یک کمپرسور با رینگ چدنی و رینگ تفلونی مقایسه شد. نتایج نشان داد:

کاهش مصرف انرژی تا 8٪ با استفاده از رینگ تفلونی

دمای کاری کمتر در رینگ تفلونی به دلیل اصطکاک کمتر

دوام رینگ تفلونی کمتر از چدنی در فشار بالا، اما کافی برای دوره‌های تعمیرات برنامه‌ریزی‌شده

در یک تحلیل عددی با در نظر گرفتن فشار کاری 20 بار و دمای عملیاتی 120 درجه سانتی‌گراد، تنش ایجادشده در رینگ تفلونی کمتر از حد مجاز آن (حدود 15 MPa) بود، به‌ویژه اگر از PTFE+Bronze استفاده شود.



موارد کاربردی و صنعتی

رینگ‌های تفلونی در کمپرسورهای هوای خشک (Oil-Free) کاربرد فراوانی دارند. همچنین در کمپرسورهایی که در صنایع غذایی، دارویی و پزشکی استفاده می‌شوند، نیاز به قطعاتی با اصطکاک کم، بدون آلودگی و مقاوم به خوردگی وجود دارد که رینگ‌های تفلونی این نیاز را به‌خوبی برآورده می‌کنند.

در صنعت گازهای خاص مانند اکسیژن یا کلر، که نمی‌توان از روانکارهای متداول استفاده کرد، تفلون به دلیل خاصیت غیرواکنشی خود انتخابی مناسب است.

نتیجه‌گیری

با توجه به مزایای زیاد تفلون از جمله اصطکاک پایین، مقاومت شیمیایی بالا و عملکرد مناسب در دما و فشار متوسط، رینگ‌های تفلونی می‌توانند جایگزین خوبی برای رینگ‌های فلزی در بسیاری از کمپرسورهای صنعتی باشند. هرچند در شرایط کاری با فشار بالا یا بارگذاری سنگین، باید از تقویت‌کننده‌هایی مانند برنز استفاده شود یا طراحی به گونه‌ای انجام گیرد که تنش وارد بر رینگ از حد تحمل آن فراتر نرود.

تحقیقات بیشتر در زمینه توسعه مواد ترکیبی جدید مانند PTFE با نانوذرات، می‌تواند عمر و مقاومت رینگ‌ها را افزایش داده و کاربردهای آن‌ها را گسترش دهد.
