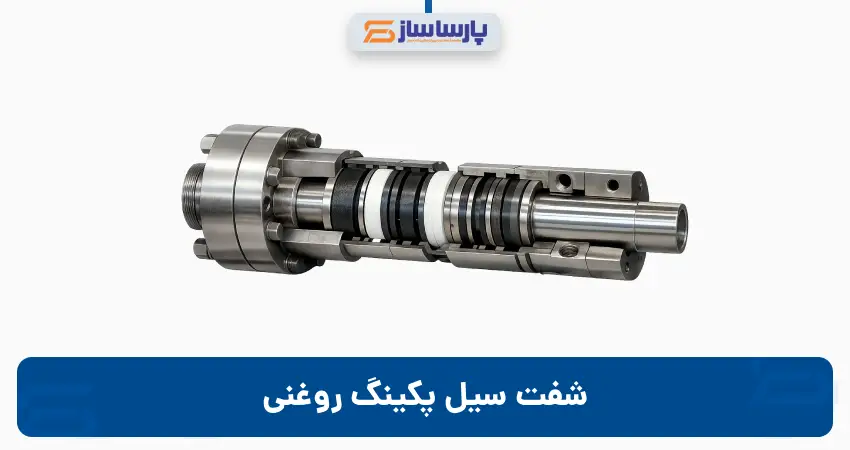

شفت سیل پکینگ روغنی

شفت سیل پکینگ روغنی (Oil Side Packing) چیست؟

شفت سیل پکینگ روغنی یکی از مهم‌ترین بخش‌های سیستم آب‌بندی در کمپرسورهای رفت‌وبرگشتی، پمپ‌ها و تجهیزات دوار صنعتی است. این بخش در سمت روغن دستگاه قرار دارد و وظیفه اصلی آن جلوگیری از نشت روغن روانکاری به بیرون و حفظ شرایط مناسب کارکرد شفت است.

در واقع پکینگ روغنی یک مجموعه از رینگ‌ها و قطعات آب‌بندی است که دور شفت قرار می‌گیرند و با ایجاد یک آب‌بندی کنترل‌شده، مانع خروج روغن می‌شوند. این سیستم نقش مهمی در افزایش عمر شفت، یاتاقان‌ها و کل مجموعه مکانیکی دارد.

وظیفه اصلی شفت سیل پکینگ روغنی

هدف اصلی این سیستم، کنترل نشتی روغن و حفظ روانکاری مناسب در اطراف شفت است. اگر این بخش به درستی عمل نکند، روغن از دستگاه خارج شده و علاوه بر کاهش راندمان، باعث خرابی قطعات داخلی نیز می‌شود.

• جلوگیری از نشت روغن به بیرون
• حفظ فشار و گردش روغن در سیستم
• کاهش اصطکاک بین شفت و بدنه
• افزایش عمر شفت و یاتاقان‌ها

اجزای شفت سیل پکینگ روغنی

1. پکینگ رینگ‌ها (Packing Rings)

این رینگ‌ها اصلی‌ترین بخش آب‌بندی هستند. آن‌ها به صورت چند حلقه پشت سر هم روی شفت قرار می‌گیرند و وظیفه جلوگیری از عبور روغن را دارند. جنس این رینگ‌ها معمولاً از کربن، تفلون (PTFE) یا مواد کامپوزیتی مقاوم به سایش است.

2. اسپیسر رینگ‌ها (Spacer Rings)

این قطعات بین رینگ‌ها قرار می‌گیرند و فاصله استاندارد بین آن‌ها را حفظ می‌کنند. همچنین به کنترل جریان روغن و جلوگیری از گیر کردن رینگ‌ها کمک می‌کنند.

3. گلند (Gland)

گلند قطعه‌ای است که فشار مکانیکی لازم را روی پکینگ‌ها اعمال می‌کند. با تنظیم گلند می‌توان میزان نشتی و فشار آب‌بندی را کنترل کرد.

4. هولدر یا کیج (Holder / Cage)

این قطعه مجموعه رینگ‌ها را در جای خود نگه می‌دارد و مانع جابجایی آن‌ها در داخل محفظه پکینگ می‌شود.

5. مسیر روغن (Oil Passages)

در پکینگ روغنی، مسیرهایی برای ورود و خروج روغن وجود دارد. این مسیرها باعث روانکاری، خنک‌کاری و کنترل فشار در اطراف شفت می‌شوند.

نحوه عملکرد پکینگ روغنی

هنگام کارکرد دستگاه، شفت با سرعت بالا حرکت می‌کند. پکینگ روغنی با ایجاد یک لایه آب‌بندی کنترل‌شده بین شفت و رینگ‌ها، مانع خروج روغن می‌شود. در عین حال مقدار کمی روغن به عنوان لایه روانکار بین سطوح باقی می‌ماند تا از سایش جلوگیری کند.

این سیستم باید به گونه‌ای طراحی شود که نه نشتی کامل داشته باشد و نه اصطکاک بیش از حد ایجاد کند. تعادل بین آب‌بندی و روانکاری، مهم‌ترین اصل در عملکرد پکینگ روغنی است.

جنس قطعات پکینگ روغنی

• کربن (Carbon) برای مقاومت بالا و اصطکاک کم
• تفلون (PTFE) برای کاهش سایش و تحمل حرارت
• کامپوزیت‌های صنعتی برای شرایط فشار بالا

دلایل خرابی پکینگ روغنی

• سایش طبیعی در طول زمان
• خط افتادن روی سطح شفت
• نصب اشتباه رینگ‌ها
• تنظیم نادرست گلند
• کیفیت پایین قطعات

علائم خرابی

• نشت روغن از اطراف شفت
• کاهش فشار روغن در سیستم
• افزایش دمای ناحیه پکینگ
• سایش غیرعادی شفت

نکات مهم تعمیر و نگهداری

در هنگام تعمیر پکینگ روغنی باید دقت زیادی در مونتاژ وجود داشته باشد. تمام رینگ‌ها باید به ترتیب صحیح نصب شوند و سطح شفت قبل از نصب کاملاً بررسی گردد.

• بررسی سطح شفت (نباید خط یا خوردگی داشته باشد)
• تعویض کامل پکینگ رینگ‌ها در تعمیرات اساسی
• تنظیم دقیق فشار گلند
• تست نشتی بعد از مونتاژ

جمع‌بندی

شفت سیل پکینگ روغنی یک بخش حیاتی در سیستم‌های صنعتی است که وظیفه کنترل نشتی روغن و حفظ روانکاری شفت را بر عهده دارد. عملکرد صحیح این سیستم باعث افزایش عمر دستگاه، کاهش خرابی و بهبود راندمان کلی تجهیزات می‌شود.
