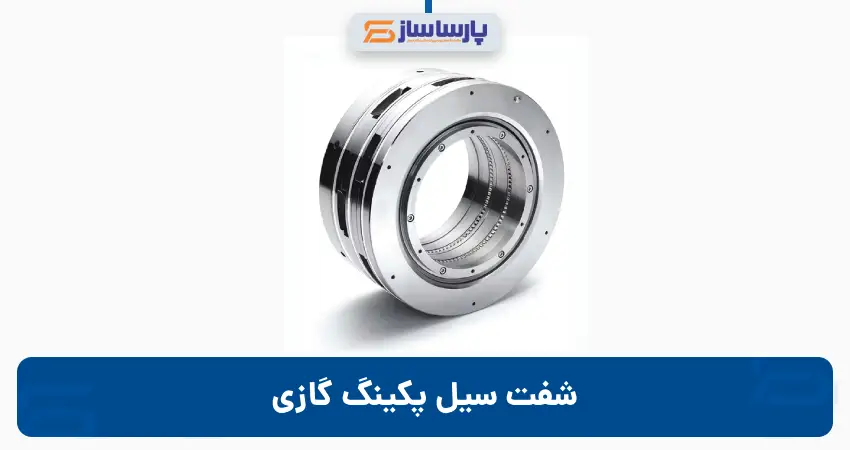

شفت سیل پکینگ گازی

شفت سیل پکینگ گازی (Gas Side Packing) چیست؟

شفت سیل پکینگ گازی یکی از حساس‌ترین و حیاتی‌ترین بخش‌های سیستم آب‌بندی در کمپرسورهای رفت‌وبرگشتی صنعتی است. این بخش در سمت گاز (Gas Side) قرار دارد و وظیفه اصلی آن جلوگیری از نشت گازهای پرفشار به بیرون یا به بخش‌های غیرمجاز دستگاه است.

برخلاف پکینگ روغنی که بیشتر با روغن و روانکاری سروکار دارد، پکینگ گازی مستقیماً با گازهای تحت فشار بالا مانند گاز طبیعی، هوا، هیدروژن یا گازهای صنعتی در تماس است. به همین دلیل دقت طراحی و مونتاژ آن بسیار بالاتر و حساس‌تر است.

وظیفه اصلی پکینگ گازی

هدف اصلی این سیستم، ایجاد یک آب‌بندی کامل و ایمن در برابر گازهای پرفشار است. حتی مقدار بسیار کم نشتی در این بخش می‌تواند خطرات جدی ایمنی، زیست‌محیطی و اقتصادی ایجاد کند.

• جلوگیری از نشت گازهای پرفشار
• حفظ فشار داخلی کمپرسور
• افزایش ایمنی سیستم صنعتی
• جلوگیری از آلودگی محیطی
• بهبود راندمان فشرده‌سازی گاز

ساختار کلی شفت سیل پکینگ گازی

پکینگ گازی از مجموعه‌ای از رینگ‌ها و قطعات دقیق تشکیل شده است که به صورت مرحله‌ای در داخل Packing Case قرار می‌گیرند. این طراحی مرحله‌ای باعث می‌شود فشار گاز به تدریج کنترل شده و نشتی به حداقل برسد.

رینگ‌های گازی (Gas Packing Rings)

مهم‌ترین بخش سیستم، رینگ‌های آب‌بندی هستند که معمولاً از مواد خاص و مقاوم به فشار بالا ساخته می‌شوند. این رینگ‌ها به صورت چند لایه پشت سر هم قرار می‌گیرند و هر لایه بخشی از فشار را کاهش می‌دهد.

مواد رایج شامل کربن صنعتی، کامپوزیت‌های ضدسایش و در برخی موارد تفلون تقویت‌شده هستند.

اسپیسر رینگ‌ها (Spacer Rings)

این قطعات بین رینگ‌ها قرار می‌گیرند و وظیفه تنظیم فاصله، کنترل جریان نشتی و جلوگیری از تماس مستقیم رینگ‌ها را دارند. اسپیسرها نقش مهمی در مدیریت فشار مرحله‌ای گاز ایفا می‌کنند.

گلند فشاری (Gland)

گلند در پکینگ گازی نقش تنظیم فشار مکانیکی را دارد. با تنظیم دقیق گلند می‌توان میزان نشتی کنترل‌شده (Controlled Leakage) را در حد استاندارد حفظ کرد.

سیستم تخلیه نشتی (Vent / Leak-off System)

یکی از ویژگی‌های مهم پکینگ گازی، وجود مسیرهای تخلیه نشتی است. در این سیستم، گازهایی که به صورت جزئی از رینگ‌ها عبور می‌کنند جمع‌آوری شده و به مسیر ایمن هدایت می‌شوند.

• جمع‌آوری گاز نشتی بین مراحل
• انتقال به سیستم فلر یا بازیافت
• جلوگیری از تجمع گاز خطرناک

نحوه عملکرد پکینگ گازی

در هنگام کار کمپرسور، شفت با سرعت بالا حرکت رفت‌وبرگشتی دارد. گاز تحت فشار وارد Packing Case شده و در برخورد با رینگ‌های چندمرحله‌ای، به تدریج انرژی و فشار خود را از دست می‌دهد.

هر رینگ بخشی از فشار را جذب می‌کند و در نهایت میزان نشتی به حد بسیار کم و کنترل‌شده می‌رسد. این فرآیند باعث می‌شود سیستم هم ایمن بماند و هم راندمان فشرده‌سازی بالا باشد.

تفاوت پکینگ گازی با پکینگ روغنی

• پکینگ روغنی: کنترل نشتی روغن و روانکاری
• پکینگ گازی: کنترل نشتی گازهای پرفشار
• گازی بسیار حساس‌تر و ایمن‌محورتر است
• گازی دارای سیستم Leak-off و Vent است

دلایل خرابی پکینگ گازی

خرابی در پکینگ گازی می‌تواند باعث نشتی خطرناک شود و معمولاً به دلایل زیر رخ می‌دهد:

• سایش طبیعی رینگ‌ها در فشار بالا
• خط افتادن روی سطح شفت (Rod)
• نصب اشتباه قطعات در Packing Case
• تنظیم نادرست گلند
• کیفیت پایین مواد مصرفی
• آلودگی یا ذرات جامد در گاز

علائم خرابی پکینگ گازی

• افزایش نشتی گاز در اطراف شفت
• افت فشار در مراحل کمپرسور
• افزایش مصرف انرژی دستگاه
• فعال شدن سیستم‌های هشدار نشتی
• صدای غیرعادی در ناحیه پکینگ

نکات مهم تعمیر و نگهداری

در تعمیر پکینگ گازی دقت بسیار بالایی لازم است. کوچک‌ترین خطا در مونتاژ می‌تواند باعث نشتی خطرناک شود.

• بررسی دقیق سطح شفت قبل از مونتاژ
• تعویض کامل رینگ‌ها در اورهال
• تمیزکاری کامل Packing Case
• تنظیم دقیق فشار گلند
• تست نشتی (Leak Test) بعد از نصب

اهمیت ایمنی در پکینگ گازی

از آنجایی که این سیستم با گازهای پرفشار سروکار دارد، ایمنی در آن بسیار حیاتی است. نشتی کوچک در این بخش می‌تواند منجر به خطر انفجار، آلودگی محیطی یا کاهش شدید راندمان شود. به همین دلیل استانداردهای طراحی و تعمیر در این بخش بسیار سختگیرانه هستند.

جمع‌بندی

شفت سیل پکینگ گازی یک سیستم پیشرفته و حساس برای کنترل نشتی گاز در کمپرسورهای صنعتی است. این سیستم با استفاده از رینگ‌های چندمرحله‌ای، اسپیسرها و سیستم تخلیه نشتی، فشار گاز را کنترل کرده و ایمنی دستگاه را تضمین می‌کند. عملکرد صحیح آن نقش مهمی در بهره‌وری، ایمنی و عمر مفید تجهیزات دارد.
