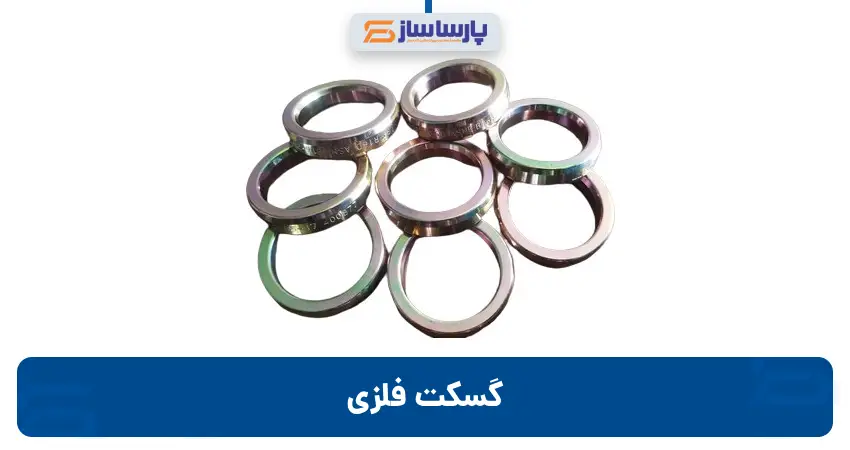

گسکت فلزی

گسکت فلزی یکی از مهم‌ترین تجهیزات آب‌بندی در صنایع مختلف محسوب می‌شود که وظیفه آن جلوگیری از نشت سیالات، گازها، بخار و مواد شیمیایی در محل اتصال فلنج‌ها و تجهیزات صنعتی است. این نوع گسکت به دلیل استحکام مکانیکی بالا، مقاومت فوق‌العاده در برابر فشار و دمای زیاد و همچنین دوام طولانی، در صنایع حساس مانند نفت، گاز، پتروشیمی، پالایشگاه‌ها، نیروگاه‌ها، صنایع دریایی و کارخانه‌های شیمیایی مورد استفاده قرار می‌گیرد.

در بسیاری از خطوط انتقال سیالات، کوچک‌ترین نشتی می‌تواند خسارت‌های مالی و زیست‌محیطی فراوانی ایجاد کند. به همین دلیل استفاده از گسکت فلزی استاندارد اهمیت بسیار زیادی دارد. این محصولات با استفاده از آلیاژهای مقاوم در برابر خوردگی و حرارت تولید می‌شوند و قابلیت تحمل شرایط بسیار سخت عملیاتی را دارند.

گسکت‌های فلزی معمولاً از متریال‌هایی مانند استیل ضدزنگ 304 و 316، فولاد کربنی، مونل، اینکونل، هستلوی، مس، آلومینیوم و سایر آلیاژهای مقاوم ساخته می‌شوند. انتخاب متریال مناسب به عواملی مانند نوع سیال، فشار کاری، دمای سیستم، میزان خورندگی محیط و استانداردهای طراحی بستگی دارد.

برخلاف گسکت‌های غیرفلزی که بیشتر در فشارهای پایین و متوسط استفاده می‌شوند، گسکت فلزی برای کاربردهایی طراحی شده است که نیاز به تحمل فشارهای بسیار بالا، شوک‌های حرارتی و تغییرات شدید دما وجود دارد. به همین دلیل این محصولات در صنایع سنگین جایگاه ویژه‌ای دارند.

گسکت فلزی چیست؟

گسکت فلزی (Metal Gasket) نوعی آب‌بند صنعتی است که بین دو سطح فلنج قرار می‌گیرد و پس از اعمال نیروی پیچ‌ها، فضای خالی میان دو سطح را پر می‌کند تا از نشت سیالات جلوگیری شود. عملکرد صحیح این قطعه باعث افزایش ایمنی تجهیزات، کاهش هزینه‌های تعمیرات، جلوگیری از اتلاف انرژی و افزایش عمر مفید سیستم می‌شود.

در طراحی گسکت فلزی معمولاً از فلزاتی استفاده می‌شود که علاوه بر مقاومت مکانیکی بالا، توانایی تحمل تنش‌های حرارتی و شیمیایی را نیز داشته باشند. بسیاری از گسکت‌های فلزی مطابق استانداردهای بین‌المللی ASME، API، DIN و EN تولید می‌شوند و قابلیت استفاده در پروژه‌های صنعتی بزرگ را دارند.

یکی از ویژگی‌های مهم گسکت فلزی، ایجاد آب‌بندی مطمئن حتی در شرایطی است که فشار داخلی سیستم به چند صد بار و دمای کاری به چند صد درجه سانتی‌گراد برسد. همین ویژگی باعث شده است این محصولات در تجهیزات تحت فشار، مبدل‌های حرارتی، خطوط بخار، کمپرسورها، توربین‌ها و مخازن صنعتی کاربرد گسترده‌ای داشته باشند.

انواع گسکت فلزی

گسکت‌های فلزی بر اساس نوع طراحی، روش آب‌بندی، شکل ظاهری و کاربرد صنعتی به مدل‌های مختلفی تقسیم می‌شوند. هر کدام از این محصولات برای شرایط عملیاتی خاصی طراحی شده‌اند و انتخاب صحیح آن‌ها تأثیر مستقیمی بر عملکرد سیستم خواهد داشت.

1- گسکت اسپیرال وند (Spiral Wound Gasket)

گسکت اسپیرال وند یکی از پرکاربردترین انواع گسکت فلزی در صنایع نفت، گاز و پتروشیمی است. این گسکت از ترکیب نوار فلزی و مواد پرکننده‌ای مانند گرافیت، PTFE یا سرامیک ساخته می‌شود. ساختار مارپیچی این محصول باعث می‌شود در برابر تغییرات فشار و دما عملکرد بسیار مناسبی داشته باشد.

از مهم‌ترین مزایای گسکت اسپیرال وند می‌توان به انعطاف‌پذیری بالا، مقاومت در برابر ارتعاشات، تحمل فشار زیاد، قابلیت استفاده مجدد در برخی شرایط و آب‌بندی مطمئن اشاره کرد. این نوع گسکت در فلنج‌های استاندارد ASME بسیار رایج است.

2- گسکت رینگ جوینت (RTJ)

گسکت رینگ جوینت یا Ring Type Joint که با نام RTJ شناخته می‌شود، یکی از مقاوم‌ترین انواع گسکت فلزی است. این محصول برای فشارهای بسیار بالا طراحی شده و معمولاً در تجهیزات حفاری، خطوط انتقال نفت و گاز، پالایشگاه‌ها و صنایع فراساحلی مورد استفاده قرار می‌گیرد.

در این نوع گسکت، آب‌بندی از طریق تماس مستقیم فلز با فلز انجام می‌شود. به همین دلیل دقت ماشین‌کاری فلنج‌ها اهمیت بسیار زیادی دارد. گسکت‌های RTJ در مدل‌های بیضی (Oval)، هشت‌ضلعی (Octagonal)، BX و RX تولید می‌شوند.

3- گسکت فلزی تخت (Solid Metal Gasket)

گسکت فلزی تخت از یک قطعه فلز یکپارچه تولید می‌شود و برای شرایطی مناسب است که فشار و دمای بسیار بالا وجود داشته باشد. این نوع گسکت معمولاً از استیل ضدزنگ، مونل، اینکونل یا فولاد کربنی ساخته می‌شود و در صنایع نیروگاهی و پتروشیمی کاربرد فراوانی دارد.

در برخی پروژه‌ها برای بهبود عملکرد آب‌بندی، سطح این گسکت با لایه‌ای از گرافیت یا فلزات نرم پوشش داده می‌شود تا علاوه بر افزایش آب‌بندی، از آسیب دیدن فلنج نیز جلوگیری شود.

4- گسکت فلزی موج‌دار (Corrugated Metal Gasket)

گسکت موج‌دار از ورق فلزی با طراحی موجی شکل تولید می‌شود و معمولاً همراه با لایه‌های نرم آب‌بندی استفاده می‌شود. این طراحی باعث توزیع یکنواخت فشار روی سطح فلنج شده و عملکرد آب‌بندی را بهبود می‌بخشد.

این نوع گسکت بیشتر در مبدل‌های حرارتی، تجهیزات فرآیندی و سیستم‌هایی که فشار متوسط دارند استفاده می‌شود.

مزایای استفاده از گسکت فلزی

• مقاومت بسیار بالا در برابر فشارهای سنگین
• تحمل دمای بسیار بالا و شوک‌های حرارتی
• مقاومت عالی در برابر مواد شیمیایی خورنده
• عمر مفید طولانی نسبت به گسکت‌های غیرفلزی
• کاهش احتمال نشتی در خطوط انتقال سیالات
• قابلیت استفاده در محیط‌های صنعتی سخت
• تولید در ابعاد و استانداردهای مختلف
• قابلیت ساخت با آلیاژهای متنوع متناسب با نوع سیال
• هزینه نگهداری پایین در بلندمدت
• افزایش ایمنی تجهیزات صنعتی

کاربردهای گسکت فلزی

به دلیل مقاومت بسیار زیاد، گسکت فلزی در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد و یکی از مهم‌ترین تجهیزات آب‌بندی در پروژه‌های صنعتی محسوب می‌شود.

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• نیروگاه‌های بخار و سیکل ترکیبی
• صنایع شیمیایی
• کارخانه‌های تولید اسید
• خطوط انتقال بخار
• کمپرسورها و توربین‌ها
• مبدل‌های حرارتی
• صنایع دریایی
• صنایع فولاد
• کارخانه‌های سیمان

راهنمای انتخاب گسکت فلزی مناسب

انتخاب گسکت فلزی مناسب یکی از مهم‌ترین مراحل طراحی و بهره‌برداری از سیستم‌های صنعتی است. استفاده از گسکت نامناسب می‌تواند باعث ایجاد نشتی، کاهش راندمان تجهیزات، توقف خط تولید و افزایش هزینه‌های تعمیرات شود. به همین دلیل پیش از خرید باید شرایط کاری سیستم به‌صورت کامل بررسی شود.

در زمان انتخاب گسکت فلزی باید عواملی مانند نوع سیال، فشار کاری، دمای عملیاتی، جنس فلنج، میزان خورندگی محیط، استاندارد فلنج، ابعاد اتصال و کلاس فشار در نظر گرفته شوند. هرچه شرایط کاری سخت‌تر باشد، انتخاب متریال و طراحی گسکت اهمیت بیشتری پیدا می‌کند.

برای مثال در خطوط انتقال بخار با دمای بالا معمولاً از گسکت‌های اسپیرال وند با فیلر گرافیت استفاده می‌شود، در حالی که برای تجهیزات با فشار بسیار زیاد، گسکت‌های RTJ بهترین انتخاب هستند.

متریال‌های مورد استفاده در تولید گسکت فلزی

کیفیت و عملکرد یک گسکت فلزی تا حد زیادی به جنس متریال آن بستگی دارد. هر آلیاژ ویژگی‌های منحصر‌به‌فردی دارد و برای شرایط خاصی طراحی شده است.

استیل 304

استیل 304 یکی از رایج‌ترین متریال‌های مورد استفاده در ساخت گسکت فلزی است. این آلیاژ مقاومت مناسبی در برابر رطوبت، خوردگی و بسیاری از مواد شیمیایی دارد و در صنایع غذایی، دارویی و پتروشیمی کاربرد فراوانی پیدا کرده است.

استیل 316

استیل 316 نسبت به استیل 304 دارای مقاومت بیشتری در برابر محیط‌های اسیدی و کلریدی است. به همین دلیل در صنایع دریایی، شیمیایی و پالایشگاهی بسیار مورد استفاده قرار می‌گیرد.

فولاد کربنی

گسکت‌های ساخته شده از فولاد کربنی معمولاً در محیط‌هایی که خورندگی کمی دارند استفاده می‌شوند. این متریال استحکام مکانیکی بالایی دارد و از نظر اقتصادی نیز مقرون‌به‌صرفه است.

اینکونل (Inconel)

اینکونل یکی از آلیاژهای مقاوم در برابر دمای بسیار بالا و محیط‌های خورنده است. این متریال در صنایع نفت، گاز، نیروگاهی و صنایع هوافضا کاربرد گسترده‌ای دارد.

مونل (Monel)

مونل آلیاژی بر پایه نیکل و مس است که مقاومت بسیار خوبی در برابر آب دریا، اسیدها و مواد شیمیایی دارد. به همین دلیل در صنایع دریایی و پتروشیمی از آن استفاده می‌شود.

مقایسه انواع گسکت فلزی

استانداردهای تولید گسکت فلزی

گسکت‌های فلزی مطابق استانداردهای معتبر بین‌المللی طراحی و تولید می‌شوند تا بتوانند عملکرد مناسبی در شرایط مختلف داشته باشند. رعایت این استانداردها تضمین‌کننده کیفیت، ایمنی و قابلیت اطمینان محصول است.

• ASME B16.20
• ASME B16.5
• API 6A
• API 17D
• DIN
• EN
• ANSI
• ISO

نحوه نصب گسکت فلزی

نصب صحیح گسکت فلزی نقش بسیار مهمی در عملکرد آب‌بندی آن دارد. حتی بهترین گسکت نیز در صورت نصب نادرست نمی‌تواند عملکرد مطلوبی داشته باشد.

1. سطح فلنج باید کاملاً تمیز و عاری از زنگ‌زدگی باشد.
2. از سالم بودن سطح فلنج اطمینان حاصل شود.
3. گسکت دقیقاً در مرکز فلنج قرار گیرد.
4. پیچ‌ها به صورت ضربدری سفت شوند.
5. گشتاور پیچ‌ها مطابق دستورالعمل سازنده تنظیم شود.
6. پس از راه‌اندازی، نشتی سیستم بررسی شود.

نکات مهم در نگهداری گسکت فلزی

• از ضربه زدن به گسکت جلوگیری شود.
• در محیط خشک و تمیز نگهداری شود.
• سطح آب‌بندی دچار خط و خش نشود.
• قبل از نصب از سلامت ظاهری گسکت اطمینان حاصل شود.
• از استفاده مجدد گسکت‌های آسیب‌دیده خودداری شود.
• مطابق استانداردهای نصب از گشتاور مناسب استفاده شود.

عوامل مؤثر بر قیمت گسکت فلزی

قیمت گسکت فلزی به عوامل متعددی بستگی دارد و نمی‌توان مبلغ ثابتی برای تمامی محصولات اعلام کرد. نوع طراحی، متریال، ابعاد، استاندارد تولید و شرایط کاری از مهم‌ترین عوامل تعیین‌کننده قیمت هستند.

هرچه آلیاژ مورد استفاده مقاومت بیشتری در برابر خوردگی و دما داشته باشد، قیمت نهایی نیز افزایش خواهد یافت. برای مثال گسکت‌های ساخته شده از اینکونل یا مونل نسبت به استیل 304 قیمت بالاتری دارند.

• نوع گسکت
• جنس متریال
• قطر داخلی و خارجی
• ضخامت گسکت
• کلاس فشار
• استاندارد ساخت
• برند تولیدکننده
• تعداد سفارش
• نوع ماشین‌کاری
• شرایط وارداتی یا تولید داخلی

برای استعلام قیمت دقیق، معمولاً لازم است اطلاعاتی مانند سایز، کلاس فلنج، نوع سیال، دمای کاری، فشار سیستم، متریال مورد نیاز و استاندارد ساخت در اختیار تأمین‌کننده قرار گیرد تا مناسب‌ترین محصول پیشنهاد شود.

لیست قیمت حدودی گسکت فلزی

قیمت گسکت فلزی با توجه به نوع گسکت، جنس متریال، سایز، کلاس فشار، استاندارد ساخت و برند تولیدکننده متفاوت است. جدول زیر تنها قیمت‌های تقریبی بازار را نشان می‌دهد و برای دریافت قیمت دقیق، استعلام روز توصیه می‌شود.

توجه: قیمت‌های فوق تقریبی هستند و با توجه به جنس متریال (استیل 304، استیل 316، اینکونل، مونل و ...)، کلاس فشار، استاندارد (ASME، API، DIN)، ابعاد و تعداد سفارش ممکن است تغییر کنند.

خرید گسکت فلزی

خرید گسکت فلزی تنها به انتخاب سایز یا جنس محصول محدود نمی‌شود. برای دستیابی به بهترین عملکرد آب‌بندی، باید تمامی شرایط کاری سیستم به دقت بررسی شود. انتخاب صحیح گسکت علاوه بر جلوگیری از نشتی، باعث افزایش عمر تجهیزات، کاهش هزینه‌های تعمیرات و جلوگیری از توقف خطوط تولید خواهد شد.

در هنگام خرید، بهتر است اطلاعاتی مانند استاندارد فلنج، قطر داخلی و خارجی، کلاس فشار، دمای کاری، نوع سیال، جنس فلنج و نوع کاربرد در اختیار فروشنده قرار گیرد تا مناسب‌ترین گسکت پیشنهاد شود. استفاده از گسکت نامناسب ممکن است باعث تغییر شکل، کاهش کیفیت آب‌بندی و حتی آسیب دیدن فلنج‌ها شود.

امروزه گسکت‌های فلزی در سایزها و استانداردهای مختلف تولید می‌شوند و امکان ساخت سفارشی آن‌ها نیز وجود دارد. در پروژه‌های بزرگ صنعتی معمولاً گسکت‌ها مطابق نقشه یا استانداردهای خاص کارفرما تولید می‌شوند تا بیشترین سازگاری را با تجهیزات داشته باشند.

مزایای خرید گسکت فلزی با کیفیت

• افزایش طول عمر سیستم‌های صنعتی
• کاهش هزینه‌های تعمیر و نگهداری
• جلوگیری از نشتی سیالات و گازها
• افزایش ایمنی خطوط انتقال
• تحمل فشار و دمای بالا
• کاهش توقف خطوط تولید
• عملکرد پایدار در شرایط سخت صنعتی
• مقاومت بالا در برابر خوردگی و اکسیداسیون

تفاوت گسکت فلزی و گسکت غیرفلزی

نکات مهم قبل از سفارش گسکت فلزی

پیش از ثبت سفارش، لازم است مشخصات فنی محصول به طور کامل بررسی شود. این اطلاعات باعث می‌شود گسکت انتخاب‌شده با شرایط عملیاتی سیستم کاملاً سازگار باشد و عملکرد مطلوبی ارائه دهد.

• نوع گسکت مورد نیاز
• استاندارد فلنج
• قطر داخلی و خارجی
• ضخامت گسکت
• کلاس فشار فلنج
• دمای کاری
• نوع سیال
• جنس مورد نیاز
• تعداد مورد نیاز
• استاندارد ساخت

سوالات متداول

گسکت فلزی چیست؟

گسکت فلزی نوعی آب‌بند صنعتی است که برای جلوگیری از نشتی در اتصالات فلنجی و تجهیزات تحت فشار مورد استفاده قرار می‌گیرد و توانایی تحمل فشار و دمای بسیار بالا را دارد.

بهترین نوع گسکت فلزی کدام است؟

انتخاب بهترین نوع گسکت به شرایط کاری بستگی دارد. گسکت اسپیرال وند برای بسیاری از کاربردهای صنعتی گزینه مناسبی است، در حالی که گسکت RTJ برای فشارهای بسیار بالا استفاده می‌شود.

قیمت گسکت فلزی چگونه تعیین می‌شود؟

قیمت گسکت فلزی بر اساس نوع گسکت، جنس متریال، ابعاد، استاندارد ساخت، کلاس فشار، برند تولیدکننده و تعداد سفارش تعیین می‌شود.

آیا امکان تولید گسکت فلزی سفارشی وجود دارد؟

بله، بسیاری از تولیدکنندگان امکان ساخت گسکت فلزی بر اساس نقشه، استانداردهای صنعتی و مشخصات فنی مورد نیاز مشتری را فراهم می‌کنند.

چه متریالی برای گسکت فلزی مناسب‌تر است؟

انتخاب متریال به شرایط کاری بستگی دارد. استیل 304 و 316، اینکونل، مونل و فولاد کربنی از رایج‌ترین متریال‌های مورد استفاده در تولید گسکت‌های فلزی هستند.

جمع‌بندی

گسکت فلزی یکی از مهم‌ترین قطعات آب‌بندی در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و بسیاری از صنایع سنگین محسوب می‌شود. این محصولات با استفاده از آلیاژهای مقاوم تولید شده و توانایی تحمل فشار، دما و شرایط خورنده را دارند. انتخاب صحیح نوع گسکت، متریال مناسب و رعایت استانداردهای نصب، نقش مهمی در افزایش ایمنی و کاهش هزینه‌های نگهداری تجهیزات صنعتی دارد.

در زمان خرید گسکت فلزی، بررسی دقیق مشخصات فنی سیستم، انتخاب متریال مناسب و استفاده از محصولات باکیفیت، باعث افزایش عمر مفید تجهیزات و جلوگیری از نشتی خواهد شد. همچنین آگاهی از عوامل مؤثر بر قیمت گسکت فلزی به شما کمک می‌کند تا متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید.
