پمپهای طبقاتی عمودی نقشی محوری در بسیاری از سیستمهای آبرسانی و صنعتی ایفا میکنند که با افزایش فشار سیال، عملکرد بهینه را تضمین میکنند. این پمپها که در کاربردهای متنوعی از جمله تأمین آب شهری، سیستمهای بوستر پمپ و صنایع نفت و گاز به کار میروند، قادرند فشارهای بالا را با دبیهای متوسط فراهم آورند. اما مانند هر تجهیز مکانیکی دیگری، پمپ طبقاتی عمودی نیز ممکن است دچار خرابی شود. این مقاله راهنمایی جامع برای درک، عیبیابی، تعمیر و نگهداری پمپهای طبقاتی عمودی ارائه میدهد تا بتوانید عمر مفید آنها را افزایش داده و از عملکرد بینقصشان اطمینان حاصل کنید.
پمپ طبقاتی عمودی چیست و چگونه کار میکند؟
تعریف و اجزای اصلی پمپ طبقاتی عمودی

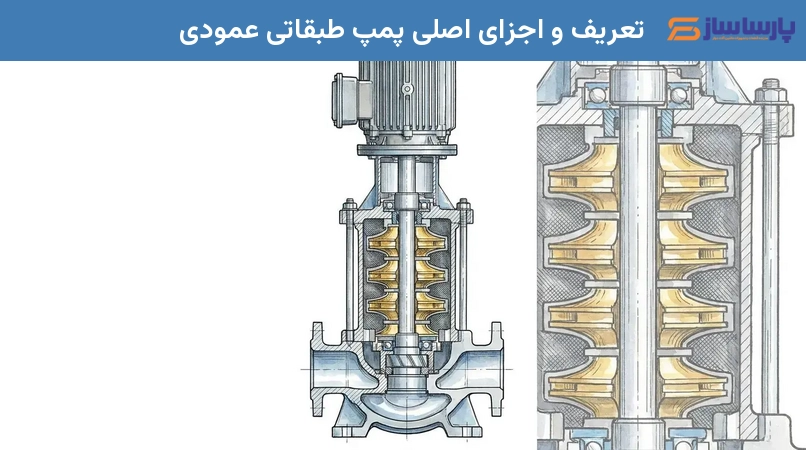

پمپ طبقاتی عمودی، که با نام پمپ ایستاده نیز شناخته میشود، نوعی پمپ سانتریفیوژ (گریز از مرکز) است که برای افزایش فشار سیال در کاربردهایی با دبی کم تا متوسط و فشار بالا طراحی شده است. این پمپ از چندین پروانه و دیفیوزر تشکیل شده که به صورت سری بر روی یک محور عمودی نصب شدهاند. اجزای اصلی آن شامل الکتروموتور، شفت، پروانهها، دیفیوزرها، مکانیکال سیل، بلبرینگها و بدنه پمپ است. این پمپها معمولاً توانایی تحمل فشار کاری تا 30 بار، توان مصرفی 45 تا 55 کیلووات و دبی 45 تا 50 مترمکعب بر ساعت را دارند.
برای درک بهتر، در ادامه اجزای اصلی پمپ طبقاتی عمودی در یک جدول آورده شده است:
| شماره | نام قطعه |
|---|---|
| 1 | بدنه پمپ (Pump Casing) |
| 2 | پروانه (Impeller) |
| 3 | دیفیوزر (Diffuser) |
| 4 | شفت (Shaft) |
| 5 | مکانیکال سیل (Mechanical Seal) |
| 6 | بلبرینگ (Bearing) |
| 7 | الکتروموتور (Electric Motor) |
مکانیزم عملکرد پمپ طبقاتی
در پمپهای طبقاتی، سیال پس از ورود به پمپ، از یک پروانه به پروانه بعدی هدایت میشود. هر پروانه با چرخش خود، انرژی جنبشی سیال را افزایش داده و دیفیوزرها این انرژی را به فشار استاتیک تبدیل میکنند. این فرآیند در هر طبقه تکرار شده و در نهایت، سیال با فشار بسیار بالاتری از پمپ خارج میگردد. این طراحی چند مرحلهای امکان دستیابی به فشارهای بالا را با مصرف انرژی بهینه فراهم میآورد و از مزایای این طراحی میتوان به راندمان بالا و مصرف انرژی کمتر اشاره کرد.
پمپهای طبقاتی عمودی در صنایع و کاربردهای مختلفی مورد استفاده قرار میگیرند که برخی از مهمترین آنها در جدول زیر آمده است:
| کاربردها | توضیحات |
|---|---|
| تأمین آب شهری | برای افزایش فشار آب در شبکههای آبرسانی شهری و روستایی |
| بوستر پمپ | در سیستمهای بوستر پمپ برای افزایش و تثبیت فشار آب |
| صنایع نفت و گاز | برای انتقال سیالات با فشار بالا در فرآیندهای صنعتی |
| تصفیه آب صنعتی (RO) | به عنوان پمپ فشار قوی در سیستمهای اسمز معکوس |
| تغذیه دیگهای بخار | تأمین آب با فشار بالا برای دیگهای بخار |
| ساختمانهای بلندمرتبه | افزایش فشار آب در طبقات بالای ساختمانها |
| سیستمهای اطفاء حریق | تأمین فشار آب مورد نیاز برای سیستمهای آتشنشانی |
| سیستمهای HVAC | گردش آب در سیستمهای گرمایش، تهویه و تهویه مطبوع |
| صنایع غذایی و دارویی | انتقال بهداشتی سیالات در فرآیندهای تولید |
رایجترین خرابیها و روش تعمیر
دلایل رایج خرابی پمپهای طبقاتی عمودی

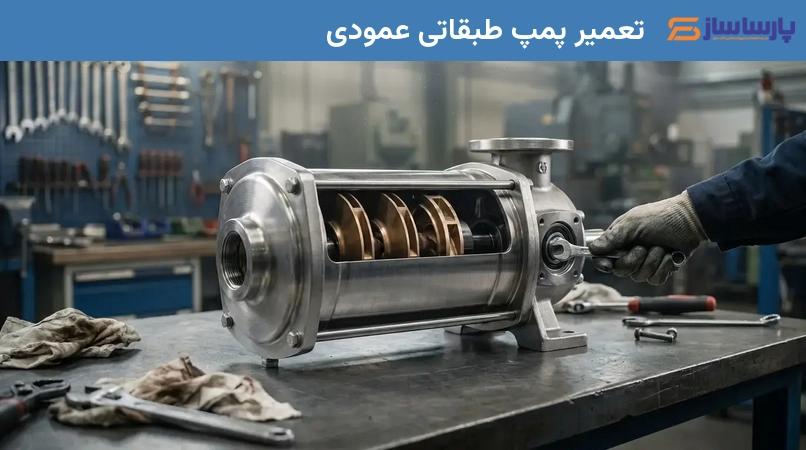

خرابی پمپهای طبقاتی عمودی میتواند ناشی از عوامل مختلفی باشد. خشک کار کردن پمپ (عملکرد بدون سیال)، عدم همراستایی اجزا (misalignment)، قرار گرفتن پمپ تحت بار بیش از حد (overloading)، استفاده از پمپ نامناسب برای نوع سیال پمپاژ شونده (مانند پمپاژ سیالات خورنده بدون در نظر گرفتن متریال مقاوم در پمپ)، شوکهای حرارتی و الکتریکی، و همچنین وجود ذرات معلق و ناخالصی در آب ورودی، از جمله دلایل اصلی سایش و خرابی قطعات حیاتی پمپ نظیر پروانه، دیفیوزر، بلبرینگ و مکانیکال سیل محسوب میشوند. برای مثال، وجود شن و ماسه میتواند به سرعت پروانهها را فرسوده کرده و منجر به کاهش آبدهی شود، یا سیالات اسیدی به مرور زمان آسیب جدی به بدنه و شفت وارد میکنند.
عیبیابی و رفع مشکلات متداول
-
پمپ صدای غیرعادی تولید میکند:تراز بودن پمپ، تمیزی مسیرهای ورودی و خروجی، سلامت بلبرینگهای الکتروموتور، نحوه صحیح جایگذاری پروانهها و دیفیوزرها، و وضعیت کوپلینگ و مکانیکال سیل باید بررسی و در صورت نیاز اصلاح گردند. صدای شبیه به برخورد سنگریزه، معمولاً نشاندهنده پدیده کاویتاسیون است. رفع مشکل کاویتاسیون یا تعویض بلبرینگها میتواند پرهزینه باشد.
-
پمپ دبی کافی ندارد:پروانهها و دیفیوزرها از نظر شکستگی یا فرسودگی بررسی و در صورت لزوم تعویض شوند. دور الکتروموتور، وضعیت سیمپیچی و سلامت بلبرینگها باید بررسی شود. انسداد مسیرهای ورودی و خروجی پمپ نیز باید برطرف گردد. تعویض پروانههای فرسوده میتواند از پرهزینهترین تعمیرات محسوب شود.
-
پمپ لرزش بیش از حد دارد:تراز بودن پمپ، سلامت بلبرینگهای الکتروموتور و خود پمپ، وضعیت لولهها و اتصالات (با تأکید بر استفاده از لرزهگیر) و کوپلینگ باید مورد بازبینی دقیق قرار گیرد. لرزش بیش از حد میتواند به شفت و مکانیکال سیل آسیب جدی وارد کند.
-
پمپ کار نمیکند:قطعی جریان برق ورودی، گیرپاژ شدن شفت پمپ به دلیل عدم روانکاری مناسب و بررسی اتصال کابل ورودی پمپ از جمله مواردی است که باید بررسی شود. گیرپاژ شفت ممکن است مستلزم دمونتاژ کامل پمپ و تعویض قطعات باشد.
-
پمپ بیش از حد داغ میکند:ایراد در بلبرینگها، عدم روانکاری شفت، خرابی پروانهها و دیفیوزرها، و انسداد مسیرهای ورودی و خروجی پمپ میتوانند از علل داغ شدن بیش از حد باشند. داغ شدن بیش از حد به مکانیکال سیل و الکتروموتور آسیب جدی وارد میکند.
-
پمپ جریان (آمپر) بالایی مصرف میکند:مشکل در بلبرینگها، وضعیت نامناسب مکانیکال سیل، ایراد در الکتروموتور (سیمپیچ و بلبرینگها) و نیاز به روانکاری شفت باید مورد بررسی قرار گیرد. مشکلات الکتروموتور معمولاً مستلزم تخصص برقکار است و میتواند پرهزینه باشد.
نکات نگهداری و سرویس
برنامهریزی برای بازرسی و نگهداری منظم
برای اطمینان از عملکرد صحیح و افزایش طول عمر پمپ طبقاتی عمودی، بازرسیهای منظم ضروری است. نکات کلیدی برای نگهداری منظم عبارتند از:
- بررسی مداوم هرگونه صدای غیرعادی در پمپ.
- نظارت بر دمای کارکرد الکتروموتور.
- بررسی نشتیها در پمپ، لولهها و اتصالات.
- کنترل فشار آب خروجی با نصب فشارسنج در مسیر خروجی.
- بازدید از سلامت مکانیکال سیل و بررسی هرگونه نشتی (توصیه میشود هر سه ماه یک بار).
این پمپها به دلیل طراحی ماژولار، نگهداری نسبتاً آسانتری دارند، اما حساسیت قطعات داخلی آنها بالاست.
اقدامات پیشگیرانه برای افزایش طول عمر پمپ

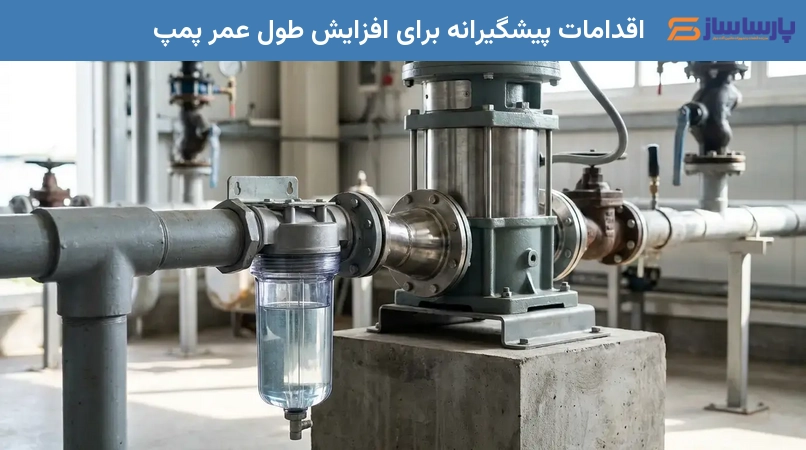

پمپهای طبقاتی عمودی منحصراً برای پمپاژ آب تمیز و عاری از ذرات جامد طراحی شدهاند. ورود ناخالصیها و ذرات معلق به پمپ میتواند منجر به سایش قطعات حیاتی، ایجاد ترک در دیفیوزرها و پروانهها و حتی گیرپاژ کامل پمپ گردد. بنابراین، استفاده از فیلتراسیون مناسب در ورودی پمپ و اطمینان از کیفیت سیال پمپاژ شونده، از اهمیت بالایی برخوردار است. همچنین، جلوگیری از خشک کار کردن پمپ و اطمینان از روانکاری مناسب شفت و بلبرینگها (بهویژه برای موتورهای بالای 11 کیلووات که به گریس نسوز نیاز دارند)، به طور چشمگیری به افزایش طول عمر پمپ کمک میکند.
ایمنی در دمونتاژ و مونتاژ پمپ
هنگام دمونتاژ و مونتاژ پمپ، رعایت نکات ایمنی زیر ضروری است:
- ابتدا اطمینان حاصل کنید که پمپ تحت فشار نباشد تا از بروز آسیبهای جدی به تعمیرکار جلوگیری شود.
- مجموعه پمپ و الکتروموتور معمولاً وزن بالایی دارند؛ لذا رعایت کلیه موارد ایمنی برای جابجایی و حمل و نقل آنها ضروری است.
- در صورت پمپاژ سیالات سمی یا خورنده، بررسی دقیق مدارک فنی پروژه برای جلوگیری از آسیبهای احتمالی به تعمیرکار الزامی است.
- پس از تعمیر و در زمان مونتاژ، پوسته پمپ را از نظر دفرمگی، کجشدگی و میزان سایش (بیشتر از ⅔ میلیمتر) بررسی کنید.
- سطوح واشرها را از هرگونه گرد و غبار و ناخالصی پاک نمایید تا از آببندی صحیح اطمینان یابید.
تفاوتهای فنی پمپ طبقاتی افقی
مقایسه طراحی و فضای اشغالی
پمپهای طبقاتی در دو مدل عمودی (ایستاده) و افقی (خوابیده) تولید میشوند. پمپهای عمودی به دلیل نصب ایستاده، فضای کمتری را اشغال میکنند و برای مکانهایی با محدودیت فضای افقی مناسبتر هستند. در مقابل، پمپهای افقی فضای بیشتری را به صورت طولی اشغال میکنند و برای مواردی که محدودیت ارتفاع مطرح است، کاربرد بیشتری دارند. در پمپهای عمودی، الکتروموتور معمولاً بالای پمپ قرار میگیرد، در حالی که در پمپهای افقی، الکتروموتور و شفت در یک راستا و ارتفاع قرار دارند.
تفاوت در عملکرد و کاربردها
ورودی و خروجی پمپهای طبقاتی عمودی معمولاً در یک راستا قرار دارند که نیاز به اتصالات نظیر زانویی را کاهش داده و نصب خطی (inline) را تسهیل میکند. همچنین، جریان خروجی در پمپهای طبقاتی عمودی نسبت به پمپهای افقی، یکنواختتر و با پالس کمتر است. پمپهای عمودی اغلب برای سیستمهایی با جریان پایدار و فشار بالا نظیر تأمین آب ساختمانهای بلندمرتبه، سیستمهای RO و دیگهای بخار استفاده میشوند، در حالی که پمپهای افقی ممکن است افت فشار را ثابت نگه دارند و دبی پمپاژ شده به فشار وابسته باشد.
راهنمای نصب صحیح پمپ طبقاتی عمودی
ملاحظات کلیدی پیش از نصب و در حین آن

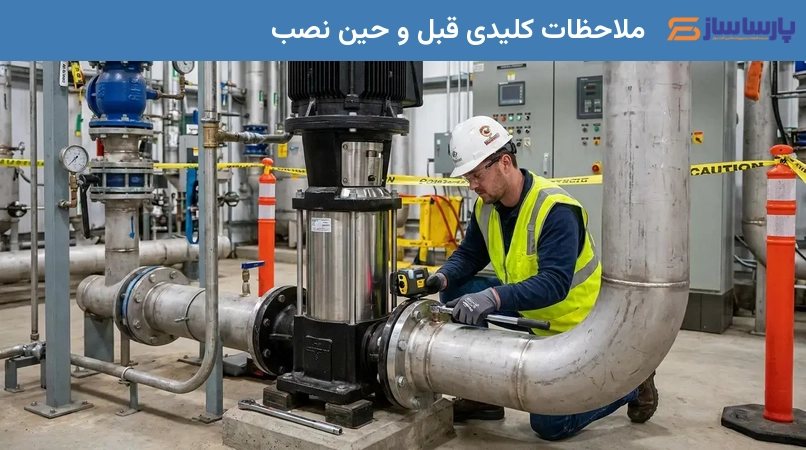

نصب صحیح پمپ طبقاتی عمودی برای عملکرد بهینه و طول عمر آن حیاتی است. مراحل کلیدی نصب عبارتند از:
- الکتروموتور باید بالاتر از بخش پمپ قرار گیرد.
- جهت جریان سیال توسط فلش روی پایه پمپ مشخص شده است.
- برای جلوگیری از برگشت جریان و افت فشار، استفاده از شیر یکطرفه در مسیر خروجی توصیه میشود.
- برای کاهش صدا و لرزش، میتوان از لرزهگیر در ورودی و خروجی استفاده کرد.
- پیش از راهاندازی، حتماً عمل هواگیری (priming) را به طور کامل انجام دهید.
- از فیلتراسیون در ورودی پمپ برای جلوگیری از ورود ذرات جامد استفاده کنید.
اهمیت فاصله از دیوار و هواگیری صحیح
پمپ را با فاصله تقریبی 30 سانتیمتری از دیوار نصب کنید. این فاصله هم فضای لازم برای گردش هوا و خنک شدن الکتروموتور را فراهم میکند و هم در صورت نیاز به تعمیر، فضای کافی برای دسترسی به پمپ را فراهم میآورد. خشک کار کردن پمپهای طبقاتی باعث آسیب جدی به سیل مکانیکی و بلبرینگها میشود؛ بنابراین، هواگیری کامل پمپ پیش از هر بار راهاندازی از اهمیت بالایی برخوردار است. یک چک لیست پیش از راهاندازی، شامل موارد زیر، میتواند بسیار مفید باشد:
- بررسی اتصالات برقی
- اطمینان از پر بودن پمپ از سیال (پرایمینگ)
- باز بودن کامل شیرهای ورودی و خروجی
- بررسی جهت چرخش الکتروموتور
سوالات متداول (FAQ)
آیا پمپ طبقاتی عمودی برای پمپاژ آب کثیف مناسب است؟
خیر، پمپهای طبقاتی عمودی عمدتاً برای پمپاژ آب تمیز و عاری از ذرات جامد طراحی شدهاند. ورود ناخالصیها میتواند به سرعت به پروانهها و دیفیوزرها آسیب رسانده و عمر مفید پمپ را به شدت کاهش دهد.
هزینه تعمیر پمپ طبقاتی عمودی چقدر خواهد بود؟
هزینه تعمیر پمپ طبقاتی عمودی بسته به نوع و میزان خرابی (مثلاً تعویض مکانیکال سیل در مقابل تعویض پروانهها یا سیمپیچی موتور) متفاوت است. برای اطلاع دقیق از هزینهها، لازم است پمپ توسط کارشناسان متخصص بررسی شده و برآورد هزینه ارائه گردد.
چه زمانی باید با متخصص تماس گرفت؟
با توجه به پیچیدگی پمپهای طبقاتی و حساسیت قطعات داخلی، در صورت بروز مشکلات جدی، عدم توانایی در عیبیابی و رفع مشکلات ساده، یا نیاز به دمونتاژ و مونتاژ قطعات داخلی، توصیه میشود حتماً با یک تکنسین ماهر و متخصص تماس بگیرید تا از بروز خسارات جبرانناپذیر و تحمیل هزینههای اضافی جلوگیری شود.
با رعایت نکات نگهداری و نصب صحیح و همچنین اقدام به موقع برای عیبیابی و تعمیر، میتوانید از عملکرد مطمئن و طولانیمدت پمپ طبقاتی عمودی خود اطمینان یابید. در صورت نیاز به خدمات تخصصی، همواره با کارشناسان مجرب در این حوزه مشورت کنید.
