تعمیر پمپ طبقاتی افقی

پمپ‌های طبقاتی افقی تجهیزاتی حیاتی در صنایع مختلف و سیستم‌های آبرسانی هستند که با افزایش فشار سیال، نقشی کلیدی ایفا می‌کنند. این پمپ‌ها با طراحی خاص خود، قابلیت ارائه دبی ثابت و فشار بالا را فراهم می‌آورند که آن‌ها را برای کاربردهایی نظیر تقویت فشار آب در ساختمان‌ها، سیستم‌های آبیاری و انتقال سیالات در فرآیندهای صنعتی ایده‌آل می‌سازد. اما مانند هر دستگاه مکانیکی دیگری، این پمپ‌ها نیز ممکن است دچار فرسودگی و خرابی شوند و نیاز به تعمیر تخصصی پیدا کنند. این مقاله به بررسی جامع پمپ‌های طبقاتی افقی، دلایل رایج خرابی، مراحل تعمیر و نکات نگهداری آن‌ها می‌پردازد تا به حفظ عملکرد بهینه این تجهیزات و در نهایت، تعمیر پمپ طبقاتی افقی کمک کند.

آشنایی با پمپ طبقاتی افقی و دلایل خرابی آن

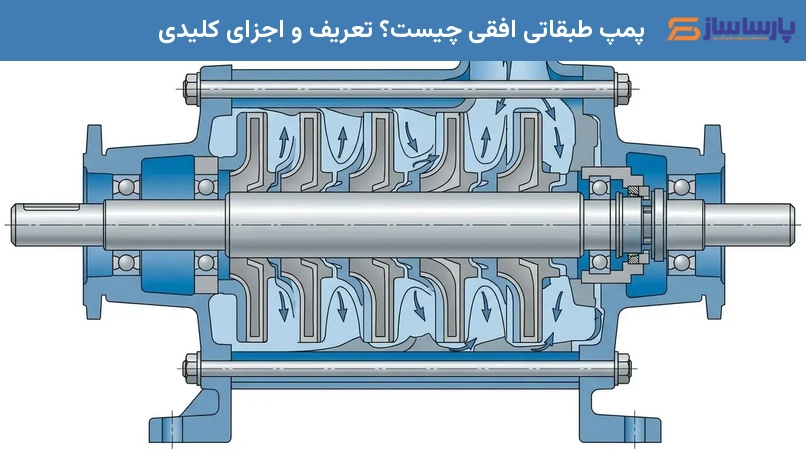

پمپ طبقاتی افقی چیست؟ تعریف و اجزای کلیدی

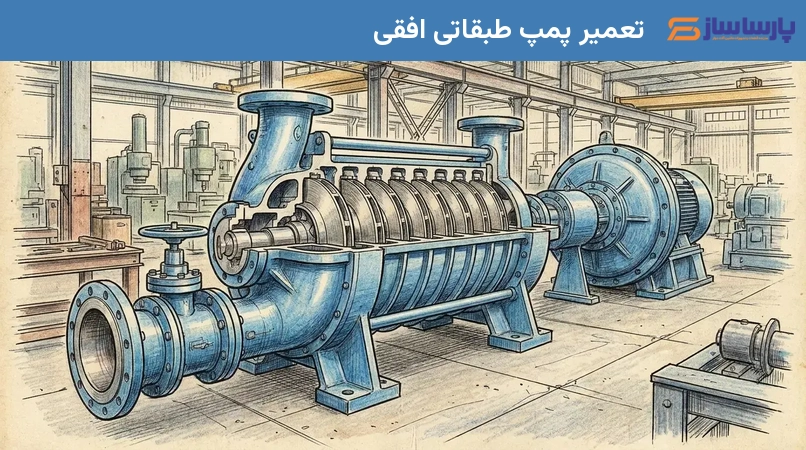

پمپ طبقاتی افقی نوعی پمپ سانتریفیوژ است که از چندین پروانه و دیفیوزر (یا طبقه) تشکیل شده و به صورت سری روی یک شفت واحد قرار گرفته‌اند. این آرایش باعث می‌شود سیال پس از عبور از هر پروانه، فشار بیشتری کسب کرده و در نهایت با فشار بسیار بالاتر از پمپ خارج شود، در حالی که دبی (حجم جریان) تقریباً ثابت می‌ماند. این پمپ‌ها به دلیل ساختار افقی خود، پایداری بیشتری ارائه می‌دهند و دسترسی به قطعات برای نگهداری و تعمیرات آسان‌تر است. اجزای کلیدی یک پمپ طبقاتی افقی شامل موارد زیر است:

• پروانه (Impeller):قطعه‌ای دوار که انرژی جنبشی را به سیال منتقل می‌کند.
• دیفیوزر (Diffuser):قطعه‌ای ثابت که انرژی جنبشی سیال را به انرژی فشاری تبدیل می‌کند.
• شفت (Shaft):محور اصلی که پروانه‌ها را نگه داشته و نیروی موتور را منتقل می‌کند.
• بلبرینگ‌ها (Bearings):برای کاهش اصطکاک و پشتیبانی از شفت.
• مکانیکال سیل (Mechanical Seal):برای جلوگیری از نشت سیال از محفظه پمپ در اطراف شفت.
• پوسته پمپ (Casing):محفظه خارجی که اجزای داخلی را در بر می‌گیرد.

عوامل رایج منجر به خرابی پمپ‌های طبقاتی افقی

شناخت دلایل اصلی خرابی می‌تواند به پیشگیری و کاهش نیاز به تعمیر پمپ طبقاتی افقی یاری رساند. برخی از رایج‌ترین عوامل عبارتند از:

• خشک کار کردن پمپ (Dry Running):کارکرد پمپ بدون سیال، باعث افزایش دما و آسیب جدی به مکانیکال سیل و پروانه‌ها می‌شود.
• عدم هم‌راستایی (Misalignment):ناهماهنگی بین شفت پمپ و موتور می‌تواند منجر به لرزش شدید، سایش بلبرینگ‌ها و مکانیکال سیل گردد.
• اضافه بار (Overloading):کارکرد پمپ فراتر از ظرفیت طراحی شده، باعث افزایش دمای موتور و آسیب به اجزای داخلی می‌شود.
• انتخاب نادرست پمپ:استفاده از پمپی که برای نوع سیال یا شرایط عملیاتی مناسب نیست، می‌تواند به سرعت منجر به خرابی آن شود.
• شوک‌های حرارتی یا الکتریکی:تغییرات ناگهانی دما یا نوسانات برق می‌تواند به موتور و قطعات پمپ آسیب برساند.
• وجود ناخالصی در سیال:ذرات معلق، شن و ماسه یا مواد شیمیایی خورنده می‌توانند باعث سایش و خوردگی پروانه‌ها و دیفیوزرها شوند.

ایرادات رایج پمپ‌های پمپیران

پمپیران یکی از تولیدکنندگان معتبر پمپ در ایران است و پمپ‌های طبقاتی افقی آن در بسیاری از صنایع مورد استفاده قرار می‌گیرند. در ادامه به برخی از ایرادات رایج که ممکن است در این پمپ‌ها و سایر پمپ‌های مشابه رخ دهد، اشاره می‌کنیم.

برای سهولت در عیب‌یابی و تعمیر پمپ طبقاتی افقی، جدول زیر رایج‌ترین مشکلات، علل احتمالی و راهکارهای اولیه برای رفع آن‌ها را ارائه می‌دهد:

مراحل تعمیر تخصصی پمپ پمپیران و زمان تعویض قطعات مصرفی

گام‌های کلی در تعمیر پمپ طبقاتی افقی

تعمیر پمپ طبقاتی افقی فرآیندی تخصصی است که نیاز به دقت و تجربه دارد. توصیه می‌شود برای تعمیرات پیچیده به متخصصین مجرب مراجعه گردد. مراحل کلی شامل موارد زیر است:

1. تشخیص و عیب‌یابی:با استفاده از ابزارهای تشخیصی و بررسی علائم ظاهری، علت اصلی خرابی شناسایی می‌گردد.

2. ایمنی و تخلیه فشار:قبل از هرگونه اقدام، اطمینان حاصل شود که پمپ از برق جدا شده و هیچ فشاری در سیستم وجود ندارد. در صورت انتقال سیالات سمی یا خورنده، اقدامات ایمنی لازم انجام گیرد.

3. باز کردن پمپ (Demounting):پمپ با دقت باز می‌شود. قطعات سنگین باید با احتیاط جابجا شوند.

4. بازرسی و ارزیابی قطعات:هر یک از قطعات داخلی مانند پروانه‌ها، دیفیوزرها، شفت، بلبرینگ‌ها و مکانیکال سیل از نظر سایش، خوردگی، ترک‌خوردگی یا تغییر شکل بررسی می‌گردند. تغییر شکل یا سایش پوسته پمپ تا حداکثر ⅔ میلی‌متر مجاز است.

5. تعمیر یا تعویض قطعات:قطعات آسیب‌دیده تعمیر یا با قطعات یدکی اصلی و با کیفیت جایگزین می‌گردند. سطوح واشرها باید کاملاً تمیز و عاری از هرگونه آلودگی باشند.

6. مونتاژ مجدد (Reassembly):پمپ با رعایت دقیق دستورالعمل‌های سازنده و با استفاده از ابزارهای مناسب مونتاژ می‌گردد. توجه به گشتاور پیچ‌ها و نصب صحیح مکانیکال سیل حیاتی است.

7. تست و راه‌اندازی:پس از مونتاژ، پمپ تحت آزمایش قرار می‌گیرد تا از عملکرد صحیح، عدم نشتی و رسیدن به مشخصات فنی اطمینان حاصل گردد.

زمان تعویض قطعات مصرفی

قطعات مصرفی در پمپ‌های طبقاتی افقی، اجزایی هستند که به دلیل سایش و فرسودگی ناشی از کارکرد مداوم، نیاز به تعویض دوره‌ای پیدا می‌کنند. شناخت زمان مناسب برای تعویض این قطعات، نقشی کلیدی در جلوگیری از خرابی‌های بزرگتر و کاهش هزینه‌های تعمیر پمپ طبقاتی افقی دارد:

• پروانه‌ها و دیفیوزرها (Impellers & Diffusers):این قطعات در تماس مستقیم با سیال هستند و در صورت وجود ذرات ساینده یا سیالات خورنده، دچار سایش می‌گردند. نشانه‌های نیاز به تعویض شامل کاهش آبدهی، کاهش فشار و افزایش لرزش است. عمر مفید آن‌ها بسته به شرایط کارکرد متفاوت است، اما بازرسی سالانه توصیه می‌گردد.

• بلبرینگ‌ها (Bearings):بلبرینگ‌ها عمر مشخصی دارند و با گذشت زمان یا در اثر عدم هم‌راستایی و روغن‌کاری نامناسب، فرسوده می‌گردند. افزایش صدای غیرعادی، داغ شدن بیش از حد محفظه بلبرینگ و لرزش از نشانه‌های خرابی آن‌هاست. تعویض آن‌ها معمولاً هر 1 تا 3 سال یکبار یا بر اساس ساعات کارکرد توصیه می‌گردد.

• مکانیکال سیل (Mechanical Seal):این قطعه برای جلوگیری از نشت سیال حیاتی است. نشت آب از اطراف شفت، نشانه‌ای واضح از خرابی مکانیکال سیل است. بازرسی و تعویض آن هر 3 تا 6 ماه یکبار یا در صورت مشاهده نشتی، ضروری است.

• واشرها و اورینگ‌ها (Gaskets & O-rings):این قطعات آب‌بندی کننده با گذشت زمان خشک و شکننده می‌شوند و خاصیت آب‌بندی خود را از دست می‌دهند. در هر بار باز کردن پمپ برای تعمیرات، توصیه می‌شود که واشرها و اورینگ‌ها تعویض گردند.

• فیلترها (Filters):فیلترهای ورودی باید به صورت دوره‌ای (مثلاً ماهانه) بررسی و تمیز شوند تا از ورود ناخالصی‌ها به پمپ جلوگیری گردد. زمان تعویض آن‌ها بستگی به میزان گرفتگی و نوع فیلتر دارد.

نگهداری پیشگیرانه و برآورد هزینه تعمیرات

نکات مهم برای افزایش طول عمر پمپ طبقاتی افقی

نگهداری پیشگیرانه کلید افزایش طول عمر و کاهش نیاز به تعمیر پمپ طبقاتی افقی است:

• بازرسی‌های منظم:به صورت دوره‌ای (مثلاً هفتگی یا ماهانه) پمپ را از نظر وجود صداهای غیرعادی، لرزش، افزایش دما و نشتی بررسی نمایید.

• کنترل فشار خروجی:فشار خروجی پمپ را به صورت مداوم پایش نمایید تا از عملکرد صحیح آن اطمینان حاصل گردد. کاهش فشار می‌تواند نشانه‌ای از سایش پروانه‌ها یا گرفتگی باشد.

• بازرسی مکانیکال سیل:هر سه ماه یکبار یا در صورت مشاهده نشتی، مکانیکال سیل را بررسی و در صورت نیاز تعویض نمایید.

• روغن‌کاری بلبرینگ‌ها:طبق دستورالعمل سازنده، بلبرینگ‌ها را به موقع روغن‌کاری نمایید. حفره‌های گریس موتور نیز باید به طور منظم پر گردند.

• نصب صحیح:اطمینان از نصب صحیح پمپ، شامل هم‌راستایی دقیق موتور و پمپ، استفاده از لرزه‌گیرها و شیرهای یک‌طرفه در خطوط مکش و دهش، و هواگیری کامل پمپ قبل از راه‌اندازی اولیه. موتور باید در بالای پمپ قرار گیرد تا از ورود آب به آن جلوگیری گردد.

• فیلتراسیون ورودی:استفاده از فیلتر مناسب در ورودی پمپ برای جلوگیری از ورود ذرات معلق و ناخالصی‌ها.

عوامل موثر بر هزینه تعمیر پمپ طبقاتی افقی

هزینه تعمیر پمپ طبقاتی افقی می‌تواند بسیار متغیر باشد و به عوامل مختلفی بستگی دارد:

• میزان و نوع آسیب:خرابی‌های جزئی مانند تعویض مکانیکال سیل هزینه کمتری نسبت به آسیب‌های جدی به شفت، پروانه‌ها یا پوسته پمپ در بر دارند.

• نوع و برند پمپ:پمپ‌های با برندهای خاص (مانند پمپیران) یا مدل‌های پیچیده‌تر ممکن است قطعات یدکی گران‌تری داشته باشند.

• دسترسی به قطعات یدکی:در دسترس بودن قطعات اصلی و با کیفیت می‌تواند بر هزینه و زمان تعمیر تأثیر بگذارد.

• هزینه نیروی کار:دستمزد متخصصین و تکنسین‌های ماهر که دارای تجربه در تعمیر پمپ طبقاتی افقی هستند، بخش قابل توجهی از هزینه را تشکیل می‌دهد.

• هزینه‌های جانبی:شامل حمل و نقل پمپ به کارگاه، هزینه‌های تست و راه‌اندازی مجدد.

برای برآورد دقیق هزینه تعمیر، توصیه می‌شود با کارشناسان و مراکز تخصصی تعمیر پمپ تماس گرفته و پس از بازرسی اولیه، یک پیش‌فاکتور دریافت نمایید.

نتیجه‌گیری

تعمیر و نگهداری صحیح پمپ طبقاتی افقی برای اطمینان از عملکرد طولانی‌مدت و کارآمد آن ضروری است. با شناخت ایرادات رایج، رعایت نکات نگهداری و مراجعه به متخصصین مجرب برای تعمیرات تخصصی، می‌توان هزینه‌های احتمالی را کاهش داد و عمر مفید پمپ را افزایش داد. در صورت بروز هرگونه مشکل، توصیه می‌شود با کارشناسان فنی مشورت گردد.
