نحوه مونتاژ پمپ طبقاتی

پمپ‌های طبقاتی، قلب تپنده بسیاری از سیستم‌های صنعتی و آبرسانی به شمار می‌روند که با ایجاد فشار بالا، سیالات را به ارتفاعات یا فواصل دور منتقل می‌کنند. اما عملکرد بهینه و طول عمر این تجهیزات، به شدت به مونتاژ صحیح و دقیق آن‌ها وابسته است. مونتاژ نادرست می‌تواند منجر به لرزش، نشتی، کاهش راندمان و حتی خرابی‌های پرهزینه گردد. این راهنما، شما را با مراحل گام به گام مونتاژ پمپ طبقاتی، از آماده‌سازی قطعات تا نکات حیاتی قبل از راه‌اندازی و نگهداری، آشنا می‌سازد تا اطمینان حاصل شود پمپ شما با حداکثر کارایی و پایداری فعالیت خواهد کرد.

پمپ طبقاتی چیست و چگونه کار می‌کند؟

تعریف و اصول عملکرد پمپ طبقاتی

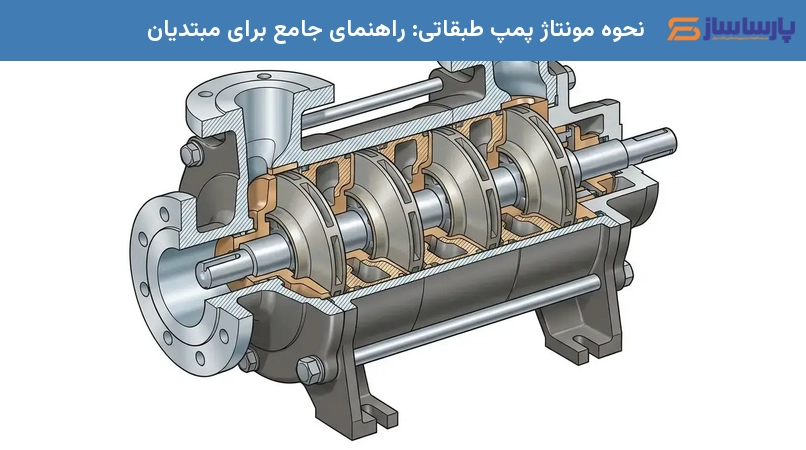

پمپ طبقاتی نوعی پمپ گریز از مرکز است که از چندین پروانه (Impeller) تشکیل شده و به صورت سری روی یک شفت قرار گرفته‌اند. هدف اصلی این طراحی، دستیابی به هد (فشار) بالا برای سیالات با ویسکوزیته پایین، مانند آب است. سیال وارد اولین مرحله می‌شود و با چرخش پروانه، سرعت و فشار آن افزایش می‌یابد. سپس از طریق یک دیفیوزر (Diffuser) به مرحله بعدی هدایت می‌شود و این فرآیند تکرار می‌گردد. در هر مرحله، فشار سیال افزایش یافته و در نهایت، با مجموع فشارهای ایجاد شده در تمام مراحل، سیال با فشار نهایی از خروجی پمپ خارج می‌گردد.

اجزای اصلی تشکیل‌دهنده پمپ طبقاتی

پمپ‌های طبقاتی از قطعات کلیدی متعددی تشکیل شده‌اند که هر یک نقش حیاتی در عملکرد آن ایفا می‌کنند. این اجزا شامل موارد زیر هستند:

• پروانه‌ها (Impellers): مسئول افزایش سرعت و فشار سیال.
• دیفیوزرها (Diffusers): هدایت‌کننده سیال از یک پروانه به پروانه بعدی و تبدیل سرعت به فشار.
• شفت (Shaft): محور مرکزی که پروانه‌ها روی آن نصب می‌شوند.
• یاتاقان‌ها (Bearings): پشتیبانی از شفت و کاهش اصطکاک.
• آب‌بندی مکانیکی (Mechanical Seal): جلوگیری از نشت سیال در محل عبور شفت از محفظه.
• محفظه (Casing): بدنه اصلی پمپ که پروانه‌ها و دیفیوزرها را در خود جای می‌دهد.
• فلنج‌ها (Flanges): نقاط اتصال پمپ به خطوط لوله ورودی و خروجی.
• اورینگ‌ها و واشرها (O-rings/Gaskets): برای آب‌بندی بین قطعات محفظه.

مزایای پمپ‌های طبقاتی

پمپ‌های طبقاتی به دلیل طراحی خاص خود، مزایای متعددی را ارائه می‌دهند که آن‌ها را برای کاربردهای مختلف ایده‌آل می‌سازد:

• ساختار ساده و عملکرد پایدار.
• سرعت بالا و اندازه جمع‌وجور.
• سهولت در استفاده و نگهداری.
• طراحی‌های متنوع برای نیازهای گوناگون.
• طول عمر بالا و راندمان کاری بالا در مقایسه با پمپ‌های جابجایی مثبت برای هد مشابه.

انواع پمپ‌های طبقاتی

پمپ‌های طبقاتی در انواع مختلفی تولید می‌شوند که هر یک برای کاربردهای خاصی بهینه‌سازی شده‌اند. در ادامه به معرفی برخی از انواع رایج و ویژگی‌های آن‌ها می‌پردازیم:

مراحل گام به گام مونتاژ پمپ طبقاتی

مونتاژ صحیح پمپ طبقاتی نیازمند دقت و رعایت توالی مشخصی است. هر مرحله باید با وسواس انجام شود تا از بروز مشکلات در آینده جلوگیری شود.

آماده‌سازی قطعات و ابزار مورد نیاز

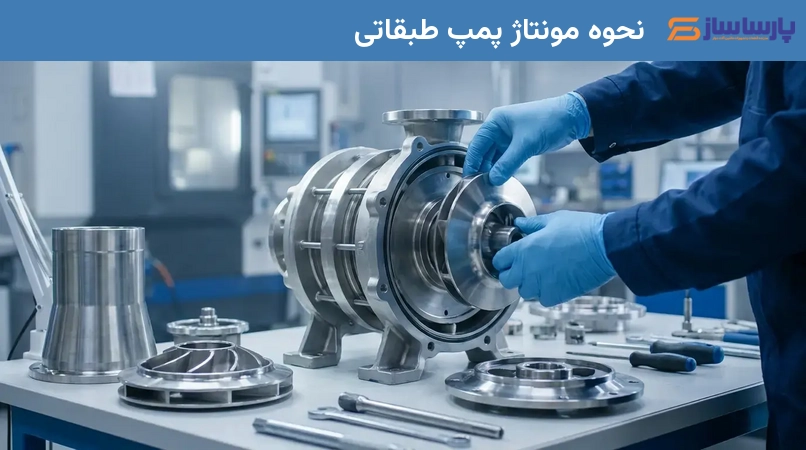

پیش از شروع مونتاژ، لازم است تمام قطعات را به دقت بررسی کنید. هرگونه آسیب، خوردگی یا آلودگی می‌تواند بر عملکرد پمپ تأثیرگذار باشد. قطعات را با دقت تمیز کرده و از عدم وجود ذرات خارجی اطمینان حاصل کنید. همچنین، ابزارهای مورد نیاز مانند آچار گشتاور، ابزارهای اندازه‌گیری دقیق (کولیس، میکرومتر)، ابزارهای مخصوص نصب آب‌بندی مکانیکی، گریس یا روغن مناسب برای یاتاقان‌ها و ابزارهای عمومی مانند آچار و پیچ‌گوشتی را آماده نمایید. رعایت نکات ایمنی مانند استفاده از دستکش و عینک محافظ و همچنین تکنیک‌های صحیح بلند کردن قطعات سنگین، ضروری است.

مونتاژ شفت و پروانه‌ها: نکات کلیدی تراز و چیدمان

این مرحله یکی از حساس‌ترین بخش‌های مونتاژ است. ابتدا، شفت را بررسی کنید تا از صاف بودن و عدم وجود هرگونه خمیدگی اطمینان حاصل شود. سپس، پروانه‌ها و دیفیوزرها را به ترتیب صحیح روی شفت نصب کنید. توجه به جهت قرارگیری هر پروانه و دیفیوزر بسیار مهم است؛ معمولاً علائم یا شیارهایی برای راهنمایی وجود دارد. اطمینان حاصل کنید که هر قطعه به درستی روی شفت نشسته و لقی نداشته باشد. در این مرحله، استفاده از ابزارهای اندازه‌گیری برای اطمینان از تراز بودن پروانه‌ها و عدم وجود لرزش یا عدم تعادل احتمالی، حیاتی است. عدم تراز صحیح می‌تواند منجر به سایش نابرابر، لرزش شدید و خرابی زودرس یاتاقان‌ها شود. پس از نصب هر پروانه و دیفیوزر، چرخش شفت را به صورت دستی بررسی کنید تا از حرکت روان و بدون اصطکاک اطمینان حاصل شود.

نصب محفظه، آب‌بندی و اتصالات نهایی

پس از مونتاژ مجموعه شفت و پروانه‌ها (روتور)، نوبت به نصب آن در محفظه پمپ می‌رسد. ابتدا، یاتاقان‌ها را در محل خود قرار داده و با گریس یا روغن مناسب روانکاری کنید. سپس، مجموعه روتور را با دقت درون نیمه پایینی محفظه قرار دهید. آب‌بندی مکانیکی را طبق دستورالعمل سازنده نصب کنید؛ این مرحله نیاز به دقت بالایی دارد تا از نشتی جلوگیری شود. پس از آن، نیمه بالایی محفظه را روی نیمه پایینی قرار داده و با استفاده از اورینگ‌ها یا واشرهای جدید، از آب‌بندی کامل اطمینان حاصل کنید. پیچ‌های فلنج‌ها و محفظه را به صورت ضربدری و با گشتاور توصیه شده توسط سازنده سفت کنید. استفاده از آچار گشتاور در این مرحله برای جلوگیری از سفت کردن بیش از حد یا کمتر از حد لازم، بسیار مهم است. در نهایت، اتصالات ورودی و خروجی را بررسی کرده و از محکم بودن آن‌ها اطمینان حاصل کنید.

اشتباهات رایج در مونتاژ:یکی از اشتباهات متداول در مونتاژ پمپ‌های طبقاتی، عدم توجه کافی به تراز بودن شفت و پروانه‌ها و همچنین رعایت نکردن گشتاور صحیح پیچ‌ها است. این موارد می‌توانند به لرزش‌های شدید، نشتی و کاهش چشمگیر طول عمر پمپ و یاتاقان‌ها منجر شوند. همواره از ابزارهای دقیق استفاده کرده و دستورالعمل‌های سازنده را به دقت دنبال کنید تا از بروز چنین مشکلاتی جلوگیری شود.

نکات مهم قبل از راه‌اندازی و نگهداری پمپ طبقاتی

پس از مونتاژ، رعایت نکات قبل از راه‌اندازی و برنامه نگهداری منظم، برای تضمین عملکرد طولانی‌مدت و بدون مشکل پمپ حیاتی است.

بررسی‌های اولیه قبل از استارت و راه‌اندازی

قبل از روشن کردن پمپ، چندین بررسی ضروری باید انجام شود: تمام اتصالات لوله‌ها، فلنج‌ها و پوشش‌ها را از نظر نشتی و استحکام بررسی کنید. مطمئن شوید که تجهیزات جانبی مانند شیرآلات ورودی و خروجی در وضعیت صحیح قرار دارند. شفت پمپ را به صورت دستی بچرخانید تا از عدم وجود هرگونه گرفتگی یا مشکل در روتور اطمینان حاصل کنید. اتصال صحیح پمپ به موتور را بررسی کنید. مهم‌تر از همه، پمپ را با آب هواگیری کنید؛ برای این کار، شیر خروجی را ببندید و پمپ را با آب پر کنید تا هوای داخل آن کاملاً خارج شود. در هنگام راه‌اندازی، گیج‌های فشار را به دقت پایش کنید. شیر ورودی را کاملاً باز کنید و هرگز شیر خروجی را برای مدت طولانی بسته نگه ندارید، زیرا این کار می‌تواند منجر به داغ شدن بیش از حد سیال شود. پس از راه‌اندازی عادی، به تدریج شیر خروجی را باز کنید تا از کاویتاسیون یا اضافه بار جلوگیری شود. اگر سیال پمپ شونده دمایی بالاتر از ۱۲۰ درجه سانتی‌گراد دارد، پمپ را از قبل گرم کنید.

سرویس دوره‌ای برای جلوگیری از خرابی

نگهداری منظم شامل بررسی‌های روزانه و دوره‌ای است. به صورت روزانه، کیفیت و میزان روغن یاتاقان‌ها را بررسی کنید. لرزش پمپ و دمای یاتاقان‌ها را پایش کنید (حداکثر ۸۵ درجه سانتی‌گراد برای یاتاقان‌های کشویی و ۷۰ درجه سانتی‌گراد برای یاتاقان‌های غلتشی). نشتی آب‌بندی مکانیکی را بررسی کنید؛ حدود ۲۰ قطره در دقیقه برای پمپ‌های افقی قابل قبول است و در صورت نشتی بیش از حد، به آرامی آن را سفت کنید. در بررسی‌های دوره‌ای، تمام اتصالات و انعطاف‌پذیری آن‌ها را چک کنید. اگر پمپ برای مدت طولانی قرار است در انبار نگهداری شود، آن را کاملاً دمونتاژ، خشک و روغن‌کاری کنید. عملکرد پمپ را نزدیک به نقطه بهترین راندمان (BEP) کنترل کنید و در صورت شنیدن هرگونه صدای غیرعادی، پمپ را متوقف کنید.

عیب‌یابی و تعمیر پمپ طبقاتی ابارا

شناسایی و رفع مشکلات رایج در پمپ‌های طبقاتی، به ویژه برندهای معتبر مانند ابارا، می‌تواند به افزایش طول عمر و کارایی آن‌ها کمک کند.

عیب‌یابی پمپ طبقاتی ابارا

برخی از مشکلات رایج و راه‌حل‌های عمومی آن‌ها عبارتند از:

• پمپ گیر کرده: روتور را بررسی کنید؛ ممکن است نیاز به باز کردن محفظه باشد.
• عدم جریان سیال: هوا در خط مکش، فشار ورودی ناکافی، هد پمپ ناکافی، چرخش معکوس پروانه یا سرعت نادرست روتور را بررسی کنید.
• کاهش دبی: ورود هوا به سیستم، فرسودگی آب‌بندی‌ها یا پروانه‌ها.
• اضافه بار موتور: کارکرد در هد بالا، سرعت بیش از حد، اصطکاک مکانیکی، عدم تراز روتور، چگالی یا ویسکوزیته بالای سیال، یا مشکلات موتور.
• داغ شدن یاتاقان‌ها: عدم تراز روتور، سفت کردن بیش از حد پوشش‌ها، جریان کم سیال، روغن بیش از حد یا کیفیت پایین روغن.
• لرزش: گرفتگی، خوردگی یا شکستگی پروانه، عدم تعادل، عدم تراز روتور یا خمیدگی شفت.
• صدای زیاد: وجود هوا در سیال، کاویتاسیون، کارکرد پمپ دور از نقطه بهترین راندمان.
• هواگیری کند: فشار ورودی پایین، مسیر مکش طولانی، نشت هوا یا فرسودگی اتصالات.

تعمیر قطعات اصلی پمپ ابارا

فرآیند تعمیر پمپ طبقاتی معمولاً شامل مراحل زیر است:

1. تحلیل وضعیت: جمع‌آوری سوابق، انجام تست‌های ارتعاش و بررسی وضعیت کلی پمپ.
2. دمونتاژ: پروانه‌ها و روتور را دمونتاژ کنید. شفت را بررسی و در صورت نیاز، شفت یدکی را آماده کنید. اگر قطعات سالم هستند، آن‌ها را تمیز کرده و برای مونتاژ مجدد آماده کنید؛ در غیر این صورت، قطعات فرسوده را تعویض کنید. اندازه‌گیری و ثبت لقی‌ها در این مرحله حیاتی است.
3. مونتاژ مجدد: سایر قطعات را طبق استانداردها روی شفت مونتاژ کنید.
4. تعمیر محفظه: فلنج‌ها را بررسی و در صورت نیاز تعمیر کنید. از آب‌بندی صحیح اطمینان حاصل کنید.
5. مونتاژ نهایی: قطعات محفظه و یاتاقان‌ها را مونتاژ کنید.
6. نصب مجدد: پمپ را در محل خود نصب کرده و تمام داده‌های تعمیر و تعویض قطعات را ثبت کنید.

در صورت پمپاژ سیالات خورنده یا سمی، حتماً مستندات فنی را بررسی کرده و از تجهیزات حفاظت فردی (PPE) مناسب در طول فرآیند تعمیر استفاده کنید.

نتیجه‌گیری

مونتاژ صحیح پمپ طبقاتی، همراه با نگهداری منظم و توانایی عیب‌یابی و رفع مشکلات رایج، از عوامل کلیدی برای تضمین عملکرد بهینه و پایدار این تجهیزات حیاتی است. با رعایت دقیق مراحل مونتاژ، توجه به جزئیات و انجام بازرسی‌های دوره‌ای، می‌توانید طول عمر پمپ خود را به حداکثر رسانده و از کارایی بالای آن در سیستم‌های مختلف اطمینان حاصل کنید. این دانش، نه تنها هزینه‌های تعمیر و نگهداری را کاهش می‌دهد، بلکه به پایداری و بهره‌وری عملیاتی نیز کمک شایانی می‌کند.
