پمپهای طبقاتی ابارا، نقشی محوری در بسیاری از سیستمهای آبرسانی و صنعتی ایفا میکنند که با توانایی بینظیر خود در ایجاد فشار بالا، جریان سیال را در کاربردهای گوناگون تضمین میکنند. اما همچون هر تجهیز مکانیکی پیچیدهای، این پمپها نیز ممکن است دچار خرابی شده و نیازمند تعمیر و نگهداری تخصصی گردند. درک صحیح از نحوه عملکرد، اجزا و چالشهای رایج در تعمیر پمپ طبقاتی ابارا، برای حفظ کارایی و افزایش طول عمر این دستگاهها حیاتی است. این راهنمای جامع از پارسا ساز، شما را با اصول عیبیابی پمپ، مراحل دمونتاژ و مونتاژ، و نکات کلیدی برای سرویس و نگهداری پمپهای سانتریفیوژ طبقاتی ابارا آشنا میسازد تا بتوانید با دیدی تخصصیتر به این فرآیند بپردازید.
آشنایی با پمپ طبقاتی ابارا و اهمیت تعمیر تخصصی

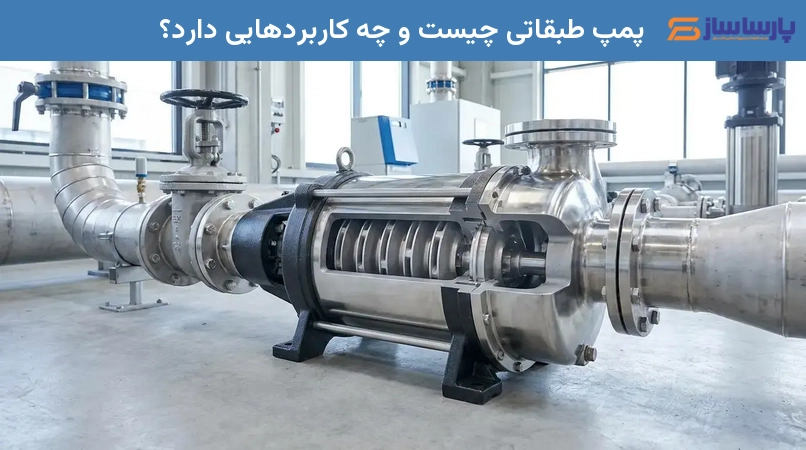

پمپ طبقاتی چیست و چه کاربردهایی دارد؟
پمپ طبقاتی (Multistage Pump) نوعی پمپ سانتریفیوژ محسوب میشود که بهمنظور ایجاد فشار بالا در سیستمهای آبرسانی طراحی شده است. برخلاف پمپهای تک مرحلهای که تنها یک پروانه دارند، پمپهای طبقاتی از چندین پروانه (Impeller) و دیفیوزر (Diffuser) تشکیل شدهاند که بهصورت سری به یکدیگر متصل هستند. هر پروانه بهنوبه خود فشار سیال را افزایش میدهد و این افزایش فشار در هر مرحله، در نهایت به تولید فشار خروجی بسیار بالایی منجر میگردد. این ویژگی، پمپهای طبقاتی ابارا را برای کاربردهایی نظیر تامین آب ساختمانهای بلندمرتبه، سیستمهای آتشنشانی، تقویت فشار در شبکههای آبرسانی شهری و مصارف صنعتی که نیاز به هد بالا دارند، ایدهآل میسازد. سریهای MATRIX، COMPACT، MULTIGO و EVM از جمله پمپهای طبقاتی ابارا به شمار میروند که در این زمینهها کاربرد فراوانی دارند.
اجزای اصلی پمپ طبقاتی ابارا (پروانهها، دیفیوزرها، مکانیکال سیل، محور)
برای درک فرآیند تعمیر، شناخت اجزای اصلی پمپ طبقاتی ضروری است:
- محفظه (Casing): بدنه اصلی پمپ که پروانهها و دیفیوزرها را در خود جای میدهد.
- پروانه (Impeller): قطعه دوار که با چرخش خود به سیال انرژی جنبشی میدهد و آن را به سمت دیفیوزر بعدی هدایت میکند. در پمپهای طبقاتی، چندین پروانه به صورت متوالی قرار دارند.
- دیفیوزر (Diffuser): قطعه ثابت بین پروانهها که انرژی جنبشی سیال را به انرژی فشاری تبدیل کرده و سیال را به پروانه بعدی هدایت میکند.
- مکانیکال سیل (Mechanical Seal): یکی از حیاتیترین اجزا که وظیفه آببندی بین بخش متحرک (محور) و بخش ثابت (محفظه) پمپ را بر عهده دارد و از نشت آب به داخل موتور جلوگیری میکند. مکانیکال سیلهای ابارا از کیفیت بالایی برخوردارند (سرامیک کربن NBR) و عمر عملیاتی طولانی دارند.
- محور (Shaft): میلهای که پروانهها را به موتور متصل کرده و نیروی چرخشی را منتقل میکند. محورهای ابارا معمولاً از دوام بالایی برخوردارند.
- بلبرینگها (Bearings): قطعاتی که حرکت روان محور را تضمین کرده و اصطکاک را کاهش میدهند.
- موتور: منبع تامین نیروی الکتریکی که به انرژی مکانیکی تبدیل شده و پروانهها را به حرکت در میآورد. موتورهای ابارا دارای بدنه آلومینیومی با سیمپیچ مسی و عایق کلاس F هستند که تا 155 درجه سانتیگراد را تحمل میکنند.
چرا تعمیر پمپ طبقاتی ابارا نیاز به تخصص دارد؟
پمپهای ابارا، با وجود ساختار مستحکم، از قطعات حساسی تشکیل شدهاند که تعمیر آنها نیازمند دانش فنی عمیق و ابزار مخصوص است. پیچیدگی طراحی چند مرحلهای، نیاز به تراز دقیق پروانهها و دیفیوزرها و حساسیت بالای مکانیکال سیل، این فرآیند را از دسترس افراد غیرمتخصص خارج میسازد. هرگونه اشتباه در دمونتاژ، بازرسی یا مونتاژ مجدد میتواند منجر به آسیبهای جدیتر، کاهش راندمان و حتی از کار افتادن کامل پمپ گردد. به همین دلیل، برای تعمیر پمپ طبقاتی ابارا همواره توصیه میشود از خدمات مراکز تخصصی و تکنسینهای مجرب استفاده شود. شرکت ابارا ایران (ABR) که از سال 1380 فعالیت خود را آغاز کرده است، پمپهای با کیفیت ابارا را با استانداردهای ژاپنی و خدمات پس از فروش 10 ساله و 18 ماه گارانتی (تعمیر برای مدلهای اکونومی و تعویض برای مدلهای پریمیوم) ارائه میدهد.
علائم رایج خرابی و آمادهسازی برای تعمیر
نشانههای هشداردهنده خرابی پمپ (کاهش فشار، صدا، لرزش، نشتی)
شناسایی زودهنگام علائم خرابی میتواند از آسیبهای بزرگتر جلوگیری کند. برخی از رایجترین نشانهها عبارتند از:
- کاهش فشار آب: ممکن است ناشی از ورود هوا به لولههای ورودی، خرابی مخزن تحت فشار یا نشتی در سیستم باشد.
- کارکرد مداوم پمپ: این مشکل میتواند به دلیل تنظیم نبودن کلید اتوماتیک، خشک کار کردن پمپ، ورود هوا، یا خرابی مخزن تحت فشار رخ دهد.
- صدا و لرزش غیرعادی: معمولاً نشانهای از عدم تعادل روتور، ورود جسم خارجی به پمپ، یا خرابی بلبرینگها است.
- نشتی آب: اغلب به دلیل خرابی مکانیکال سیل، واشرها یا اورینگها اتفاق میافتد. نشتی آب خنککننده نیز میتواند از علائم باشد.
- پمپ روشن نمیشود: مشکلات الکتریکی، خرابی خازن، یا سوختن موتور از دلایل احتمالی هستند.
- گرم شدن بیش از حد موتور: میتواند ناشی از خشک کار کردن، ولتاژ نامناسب، یا انسداد مسیر خنککننده باشد.
- ورود ذرات ساینده: این ذرات میتوانند به پروانهها و دیفیوزرها آسیب رسانده و راندمان پمپ را کاهش دهند.
- خرابی دیافراگم: در پمپهایی که از دیافراگم استفاده میکنند، خرابی آن میتواند به کاهش فشار منجر شود.
- عملکرد نامناسب دستگاه دیجیتال با فشار کم: نشانهای از مشکلات در سنسور فشار یا کنترلر پمپ.
ابزار و نکات ایمنی قبل از دمونتاژ
قبل از شروع هرگونه عملیات تعمیر، رعایت نکات ایمنی و آمادهسازی ابزار ضروری است:
- قطع کامل برق: اطمینان حاصل کنید که پمپ کاملاً از منبع تغذیه جدا شده است.
- تخلیه آب: تمام آب موجود در پمپ و لولههای متصل به آن را تخلیه کنید.
- ابزار مناسب: مجموعهای از آچارها، پیچگوشتیها، انبردست، ابزار کشنده بلبرینگ، و ابزار مخصوص باز کردن مکانیکال سیل را آماده کنید.
- لوازم ایمنی: استفاده از دستکش، عینک ایمنی و کفش کار الزامی است.
- محیط کار: اطمینان حاصل کنید که فضای کافی برای کار و قرار دادن قطعات باز شده وجود دارد.
مراحل دمونتاژ، بازرسی و مونتاژ مجدد
ترتیب صحیح باز کردن قطعات
دمونتاژ پمپ طبقاتی باید با دقت و بهترتیب انجام شود:
- جدا کردن پمپ از سیستم: اتصالات ورودی و خروجی پمپ را باز کرده و پمپ را از محل نصب جدا کنید.
- باز کردن محفظه موتور: در صورت نیاز، محفظه موتور را باز کنید تا به خازن و اتصالات الکتریکی دسترسی پیدا کنید.
- جدا کردن موتور از پمپ: پیچهای اتصال موتور به محفظه پمپ را باز کرده و موتور را با احتیاط جدا کنید.
- باز کردن محفظه پمپ (Casing): پیچهای نگهدارنده محفظه پمپ را باز کرده و بخشهای مختلف آن را به آرامی از هم جدا کنید.
- خارج کردن پروانهها و دیفیوزرها: این مرحله نیازمند دقت فراوان است. پروانهها و دیفیوزرها را به ترتیب و با علامتگذاری دقیق خارج کنید تا در زمان مونتاژ مجدد دچار اشتباه نشوید. استفاده از ابزار مناسب برای خارج کردن پروانهها بدون آسیب رساندن به محور ضروری است.
- خارج کردن مکانیکال سیل: مکانیکال سیل را با دقت از محور و محفظه خارج کنید. این قطعه بسیار حساس است.
- بررسی بلبرینگها: در صورت نیاز، بلبرینگها را از محور خارج کنید.
بررسی قطعات قبل از مونتاژ مجدد (بازرسی پروانهها، دیفیوزرها، مکانیکال سیل و بلبرینگها)
پس از دمونتاژ، هر قطعه باید با دقت بازرسی شود:
- پروانهها و دیفیوزرها: به دنبال هرگونه ترک، شکستگی، خوردگی، یا فرسایش ناشی از ذرات ساینده باشید. پروانههای آسیبدیده باید تعویض شوند. اطمینان حاصل کنید که مسیرهای جریان سیال در دیفیوزرها مسدود نیستند.
- مکانیکال سیل: این قطعه را برای هرگونه نشانه سایش، ترک، یا آسیب به سطوح آببندی بررسی کنید. مکانیکال سیل معمولاً یک قطعه مصرفی است و در صورت مشاهده هرگونه آسیب، باید تعویض شود.
- محور: محور را برای هرگونه خمیدگی، خوردگی، یا سایش در محل قرارگیری مکانیکال سیل و بلبرینگها بررسی کنید.
- بلبرینگها: بلبرینگها را برای صداهای غیرعادی، لقی، یا حرکت نامنظم بررسی کنید. در صورت نیاز، آنها را تعویض و با گریس مناسب روانکاری کنید.
- اورینگها و واشرها: تمام اورینگها و واشرهای آببندی را برای هرگونه ترک، سایش، یا تغییر شکل بررسی کرده و در صورت لزوم تعویض کنید.
نکات مهم در مونتاژ و راهاندازی مجدد پمپ
مونتاژ مجدد باید با همان دقت دمونتاژ انجام شود:
- نصب مکانیکال سیل جدید: مکانیکال سیل جدید را با دقت و طبق دستورالعمل سازنده نصب کنید. از فشار بیش از حد خودداری کنید.
- مونتاژ پروانهها و دیفیوزرها: پروانهها و دیفیوزرها را به ترتیب صحیح و با رعایت جهتگیری مناسب روی محور نصب کنید. از تراز بودن آنها اطمینان حاصل کنید.
- بستن محفظه پمپ: محفظه پمپ را با استفاده از واشرهای جدید و با گشتاور مناسب پیچها ببندید.
- اتصال موتور: موتور را به محفظه پمپ متصل کرده و پیچهای آن را محکم کنید.
- اتصالات الکتریکی: اتصالات الکتریکی را بررسی و محکم کنید.
- هواگیری: قبل از راهاندازی، پمپ را به درستی هواگیری کنید تا از خشک کار کردن و آسیب به مکانیکال سیل جلوگیری کنید.
- تست عملکرد: پمپ را برای مدت کوتاهی روشن کرده و عملکرد آن را از نظر صدا، لرزش، نشتی و فشار خروجی بررسی کنید.
نگهداری، پیشگیری و پاسخ به سوالات متداول

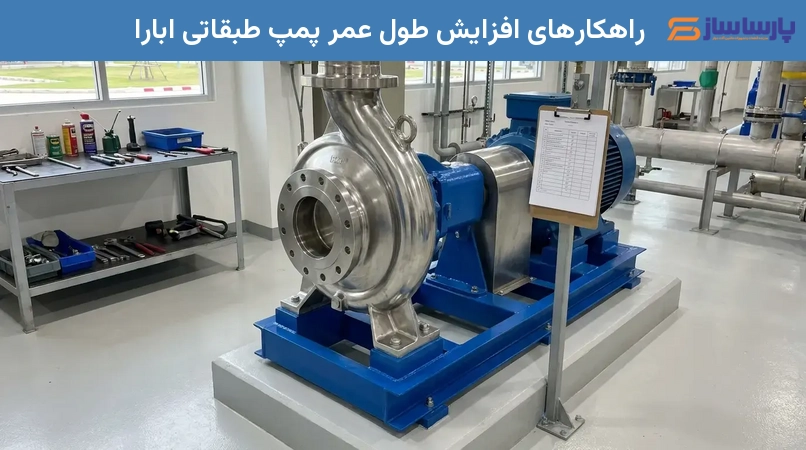

راهکارهای افزایش طول عمر پمپ طبقاتی ابارا
برای به حداکثر رساندن طول عمر پمپ طبقاتی ابارا و کاهش نیاز به تعمیر آن، رعایت نکات زیر ضروری است:
- سرویس دورهای منظم: انجام بازرسیها و سرویسهای دورهای توسط تکنسینهای متخصص، به شناسایی زودهنگام مشکلات و جلوگیری از خرابیهای بزرگ کمک میکند.
- انتخاب صحیح پمپ: اطمینان از اینکه پمپ انتخابی برای کاربرد مورد نظر و شرایط عملیاتی (دبی، هد، نوع سیال) مناسب است.
- جلوگیری از ورود آلایندهها: نصب فیلترهای مناسب در مسیر ورودی پمپ برای جلوگیری از ورود ذرات ساینده و جامدات.
- حفظ سطح آب مناسب: اطمینان از اینکه پمپ هرگز خشک کار نمیکند، زیرا این امر به مکانیکال سیل و پروانهها آسیب جدی وارد میکند.
- تنظیم صحیح کلید اتوماتیک و مخزن تحت فشار: برای جلوگیری از کارکرد مداوم یا استارت و استاپهای مکرر پمپ.
سوالات متداول (FAQ)
آیا تعمیر پمپ طبقاتی ابارا توسط افراد غیرمتخصص توصیه میشود؟
خیر، به هیچ وجه. همانطور که اشاره شد، پمپهای طبقاتی ابارا دارای ساختار پیچیدهای هستند و تعمیر آنها نیازمند دانش فنی، تجربه و ابزار تخصصی است. تلاش برای تعمیر توسط افراد غیرمتخصص میتواند منجر به آسیبهای جبرانناپذیر به پمپ و حتی خطرات جانی گردد. همواره توصیه میشود برای تعمیر پمپ طبقاتی ابارا از خدمات مراکز مجاز و تکنسینهای آموزشدیده استفاده شود.
چگونه میتوان از خرابی زودهنگام پمپ جلوگیری کرد؟
پیشگیری بهترین راهکار است. انتخاب پمپ مناسب برای کاربرد، نصب صحیح، سرویس و نگهداری منظم، جلوگیری از خشک کار کردن پمپ، نصب فیلتر در مسیر ورودی و اطمینان از عملکرد صحیح سیستم کنترل (مانند کلید اتوماتیک و مخزن تحت فشار) از جمله مهمترین اقداماتی هستند که میتوانند بهطور قابل توجهی عمر مفید پمپ شما را افزایش دهند.
اطلاعات قیمتگذاری (برگرفته از Flowpars، بهروزرسانی شده در تاریخ 1405.03.05):
| مدل | برق مصرفی | توان(kw) | حداکثر هد(m) | حداکثر دبی(m³/h) | سایز ورودی(اینچ) | سایز خروجی(اینچ) | قیمت( ریال ) |
|---|---|---|---|---|---|---|---|
| پمپ محیطی EBARA مدل PRA 0,50M -LOCAL | تک فاز | 0.37 | 37 | 2.1 | 1 | 1 | 91,320,000 |
| پمپ محیطی EBARA مدل PRA 1,00M -LOCAL | تک فاز | 0.75 | 62 | 3 | 1 | 1 | 129,580,000 |
| پمپ بشقابی EBARA مدل CMA 1,00M -LOCAL-PREMIUM | تک فاز | 0.75 | 34.5 | 6 | 1 | 1 | 166,350,000 |
| پمپ بشقابی EBARA مدل CMA 1,00M -LOCAL-ECONOMY | تک فاز | 0.75 | 34.5 | 6 | 1 | 1 | 147,800,000 |
| پمپ بشقابی EBARA مدل CMA/B 1,00M -LOCAL (پروانه برنجی) | تک فاز | 0.75 | 34.5 | 6 | 1 | 1 | 185,440,000 |
| پمپ جتی EBARA مدل AGA 1,00M -LOCAL-PREMIUM | تک فاز | 0.75 | 47.5 | 3 | 1 | 1 | 174,960,000 |
| پمپ جتی EBARA مدل AGA 1,00M -LOCAL-ECONOMY | تک فاز | 0.75 | 47.5 | 3 | 1 | 1 | 163,050,000 |
| پمپ دو پروانه EBARA مدل CDA 1,00M -LOCAL | تک فاز | 0.75 | 39.5 | 5.4 | 1 | 1 | 232,730,000 |
| پمپ دو پروانه EBARA مدل CDA 2,00M -LOCAL | تک فاز | 1.5 | 60.5 | 6.6 | 1.25 | 1 | 435,580,000 |
| پمپ دو پروانه EBARA مدل CDA 2,00T -LOCAL | سه فاز | 1.5 | 60.5 | 6.6 | 1.25 | 1 | 384,470,000 |
| پمپ دو پروانه EBARA مدل CDA 3,00M -LOCAL | تک فاز | 2.2 | 60.5 | 8.4 | 1.25 | 1 | 515,580,000 |
| پمپ دو پروانه EBARA مدل CDA 3,00T -LOCAL | سه فاز | 2.2 | 60.5 | 8.4 | 1.25 | 1 | 460,090,000 |
| پمپ دو پروانه EBARA مدل CDA 4,00T -LOCAL | سه فاز | 3 | 67 | 11.4 | 1.5 | 1.25 | 724,900,000 |
| پمپ دو پروانه EBARA مدل CDA 5,50T -LOCAL | سه فاز | 4 | 76.5 | 12.6 | 1.5 | 1.25 | 771,850,000 |
| پمپ دو پروانه EBARA مدل CDA 7,50T -LOCAL | سه فاز | 5.5 | 85 | 19 | 1.5 | 1.25 | 923,220,000 |
| پمپ دو پروانه EBARA مدل CDA 1000T -LOCAL | سه فاز | 7.5 | 85 | 30 | 2 | 1.25 | 1,123,620,000 |
| پمپ دو پروانه EBARA مدل CDA 1500T -LOCAL | سه فاز | 11 | 94 | 36 | 2 | 1.25 | 1,252,980,000 |
