دمونتاژ پمپ طبقاتی

پمپ‌های طبقاتی، نقشی محوری در بسیاری از سیستم‌های صنعتی و آبرسانی ایفا می‌کنند و با ایجاد فشار بالا، سیالات را جابجا می‌نمایند. حفظ کارایی آن‌ها مستلزم نگهداری منظم و گاهی تعمیر پمپاست. دمونتاژ پمپ طبقاتی، به عنوان اولین گام حیاتی در فرآیند عیب یابیو تعمیر، اهمیت ویژه‌ای دارد. این راهنما برای مبتدیان طراحی شده است تا با اصول، مراحل و نکات ایمنی دمونتاژ پمپ طبقاتی آشنا شوند و بتوانند با اطمینان خاطر بیشتری به این کار بپردازند.

برای درک بهتر فرآیند دمونتاژ و اجزای پمپ، تصویر زیر نمایی کلی از یک پمپ طبقاتی را به نمایش می‌گذارد.

پمپ طبقاتی چیست و چرا دمونتاژ آن اهمیت دارد؟

تعریف و ساختار کلی

پمپ طبقاتی نوعی پمپ گریز از مرکز است که از چندین پروانه و دیفیوزر تشکیل شده‌اند که به صورت سری روی یک شفت قرار گرفته‌اند. این طراحی امکان افزایش تدریجی فشار سیال را در هر طبقه فراهم می‌آورد و هد بالایی را ایجاد می‌نماید. این پمپ‌ها در دو نوع افقی و عمودی تولید می‌شوند. طبقه‌بندی‌هایی نظیر D، DG، DM و DF بر اساس ویژگی‌های سیال و کاربردها برای آن‌ها تعریف شده است.

کاربردهای اصلی پمپ‌های طبقاتی عبارتند از:

• تغذیه بویلر
• اسمز معکوس
• آبیاری
• آتش‌نشانی
• سیستم‌های HVAC
• تقویت فشار آب تمیز

مزایای آن‌ها شامل موارد زیر است:

• راندمان بالا
• قابلیت اطمینان
• اندازه فشرده

اما برای سیالات حاوی ذرات جامد یا خورنده شدید، مناسب تلقی نمی‌شوند.

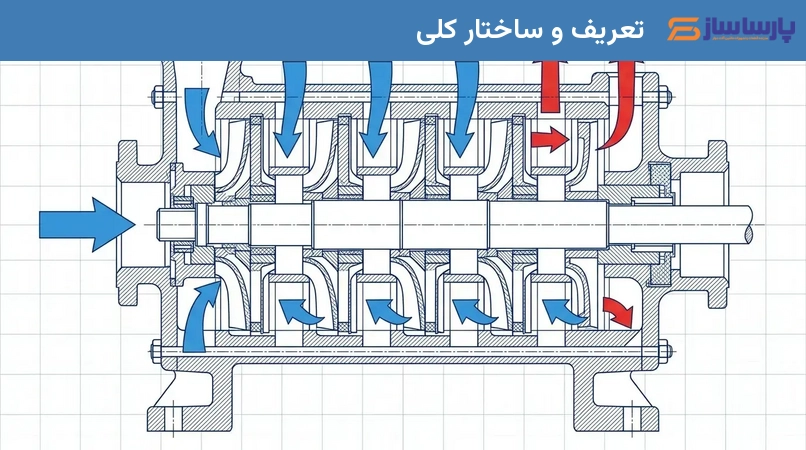

تصویر زیر ساختار داخلی یک پمپ طبقاتی را به وضوح به نمایش می‌گذارد.

دلایل اصلی دمونتاژ

دمونتاژ پمپ طبقاتی معمولاً به دلایل زیر انجام می‌شود:

• عیب‌یابی دقیق:به منظور شناسایی منبع مشکلاتی نظیر کاهش دبی، افت فشار، لرزش یا صدای غیرعادی.
• تعمیر و تعویض قطعات:جهت جایگزینی قطعات فرسوده یا آسیب‌دیده مانند پروانه‌ها، دیفیوزرها، مکانیکال سیل یا یاتاقان‌ها.
• بازرسی دوره‌ای و نگهداری پیشگیرانه:به منظور بررسی وضعیت داخلی پمپ و جلوگیری از بروز خرابی‌های بزرگتر.
• تمیزکاری:برای حذف رسوبات یا گرفتگی‌هایی که عملکرد پمپ را مختل کرده‌اند.

آماده‌سازی و نکات ایمنی قبل از دمونتاژ

ابزار و محیط کار

قبل از شروع، تمام ابزارهای لازم شامل آچار، پیچ‌گوشتی، ابزارهای اندازه‌گیری (مانند کولیس)، پولر (کشنده)، روان‌کننده‌ها و ظروف جمع‌آوری سیال را آماده نمایید. محیط کار باید تمیز، روشن و دارای فضای کافی برای جابجایی ایمن قطعات باشد. همچنین، یک سطح صاف و پایدار برای قرار دادن قطعات دمونتاژ شده فراهم آورید.

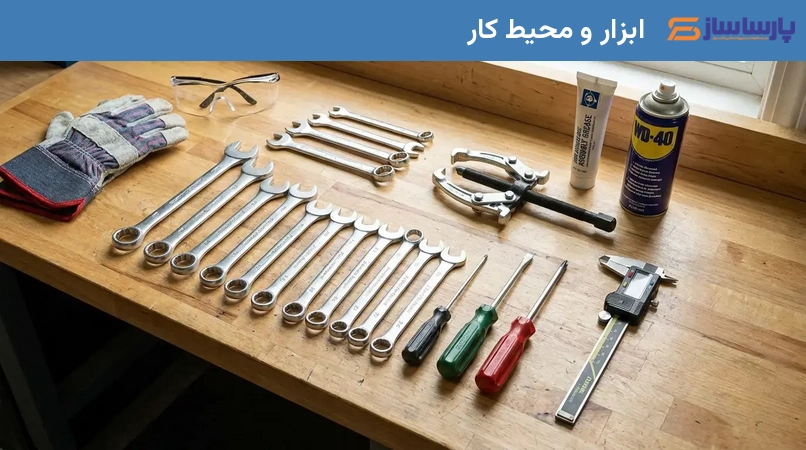

تصویری از ابزارهای مورد نیاز برای دمونتاژ پمپ.

پروتکل‌های ایمنی

رعایت نکات ایمنی در حین دمونتاژ پمپ طبقاتی حیاتی است:

• قطع منبع تغذیه:برق الکتروموتور را قطع کرده و از عدم اتصال مجدد آن اطمینان حاصل نمایید.
• تخلیه فشار و سیال:اطمینان حاصل کنید که پمپ تحت فشار نیست و تمام سیال آن تخلیه شده است. در صورت پمپاژ سیالات سمی یا خورنده، استفاده از تجهیزات حفاظت فردی (PPE) مناسب (نظیر دستکش، عینک، ماسک) الزامی است.
• حمایت از وزن پمپ:پمپ‌های طبقاتی می‌توانند بسیار سنگین باشند؛ لذا برای جابجایی آن‌ها از تجهیزات بالابر مناسب استفاده نمایید.

مراحل گام به گام دمونتاژ پمپ طبقاتی

جداسازی از سیستم و تخلیه

برای جداسازی پمپ از سیستم و تخلیه آن، مراحل زیر را دنبال نمایید:

1. ابتدا پمپ را از سیستم لوله‌کشی جدا نمایید.
2. شیرهای ورودی و خروجی را ببندید و سپس اتصالات فلنجی یا رزوه‌ای را باز نمایید.
3. سیال باقیمانده در پمپ را به طور کامل تخلیه کرده و از عدم وجود فشار اطمینان حاصل نمایید.
4. در این مرحله، جداسازی کوپلینگ بین پمپ و الکتروموتور نیز صورت می‌گیرد.

تصویر زیر فرآیند جداسازی پمپ از سیستم را به نمایش می‌گذارد.

باز کردن محفظه و اجزای داخلی

برای دسترسی به اجزای داخلی پمپ، مراحل زیر را طی نمایید:

1. پس از جداسازی الکتروموتور، پیچ‌های اتصال محفظه پمپ را باز نمایید.
2. با دقت و به ترتیب، طبقات پمپ را از یکدیگر جدا نمایید.
3. هر طبقه شامل یک پروانه و یک دیفیوزر است.
4. به نحوه قرارگیری واشرها و اورینگ‌ها دقت نمایید.
5. برای خارج کردن پروانه‌ها از روی شفت، ممکن است نیاز به ابزارهای خاصی نظیر پولر وجود داشته باشد.

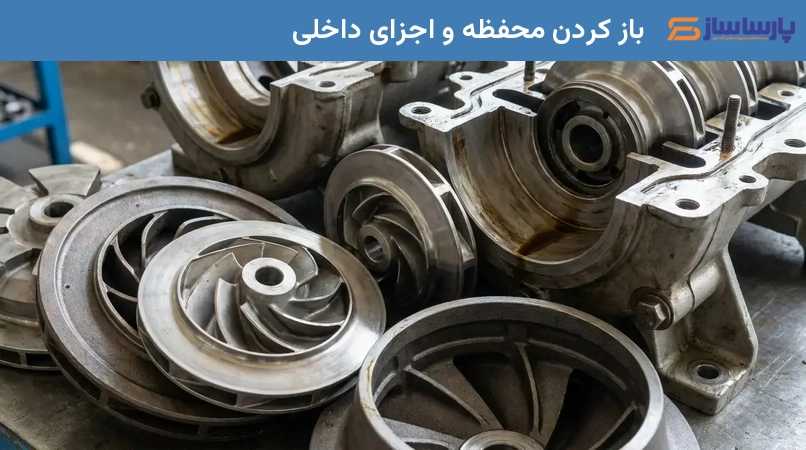

نمایی از اجزای داخلی پمپ پس از باز کردن محفظه.

بررسی و مستندسازی

پس از خارج کردن قطعات، بازرسی و مستندسازی دقیق آن‌ها ضروری است:

1. پس از خارج کردن هر قطعه، آن را به دقت بررسی نمایید.
2. به دنبال علائم سایش، خوردگی، شکستگی یا تغییر شکل بگردید.
3. وضعیت پروانه‌ها، دیفیوزرها، شفت، یاتاقان‌ها و مکانیکال سیل را ارزیابی نمایید.
4. سایش بیش از 2 تا 3 میلی‌متر روی کیسینگ پمپ، نیاز به تعمیر یا تعویض آن را ایجاب می‌کند.
5. از وضعیت هر قطعه عکس بگیرید و هرگونه آسیب یا فرسودگی را یادداشت نمایید.
6. این مستندسازی برای سفارش قطعات جدید و مونتاژ صحیح پمپ، حیاتی است.

تصویری از فرآیند بازرسی دقیق قطعات پمپ.

مشکلات رایج پمپ‌های طبقاتی (مانند Lowara، Grundfos، Calpeda، Ebara)

شناسایی علل و نشانه‌ها

پمپ‌های طبقاتی، از برندهایی نظیر Lowara، Grundfos، Calpeda، Ebara و Leo، ممکن است با مشکلات رایجی مواجه گردند. جدول زیر علل شایع و نشانه‌های این مشکلات را برای عیب‌یابی آسان‌تر ارائه می‌دهد.

مراحل تعمیر و تعویض قطعات

راهنمای تعویض و مونتاژ

پس از دمونتاژ و شناسایی قطعات معیوب، آن‌ها را با قطعات اصلی و با کیفیت بالا جایگزین نمایید. در زمان مونتاژ مجدد، دقت در تراز بودن شفت و قرارگیری صحیح پروانه‌ها و دیفیوزرها از اهمیت بالایی برخوردار است. هرگونه عدم تراز می‌تواند منجر به لرزش، سایش زودرس و نشتی مکانیکال سیل گردد. پیچ‌ها را با گشتاور مناسب سفت نمایید و از روان‌کننده‌های توصیه شده استفاده نمایید. پس از مونتاژ، پمپ را به آرامی با دست بچرخانید تا از حرکت روان آن اطمینان حاصل نمایید.

تصویری از فرآیند مونتاژ مجدد پمپ.

نکات نگهداری پمپ طبقاتی

بازرسی و نگهداری منظم

برای افزایش طول عمر و کارایی پمپ‌های طبقاتی، بازرسی و نگهداری منظم ضروری است. جدول زیر جزئیات مربوط به بازرسی‌ها و نگهداری‌های دوره‌ای را تشریح می‌کند.

پرسش‌های متداول (FAQ)

چه زمانی باید پمپ را دمونتاژ کرد؟

زمانی که پمپ علائم خرابی جدی نظیر کاهش عملکرد، لرزش شدید، صدای غیرعادی یا نشتی غیرقابل کنترل را نشان می‌دهد، دمونتاژ آن برای عیب‌یابی و تعمیر ضروری خواهد بود.

چه ابزارهایی برای دمونتاژ پمپ طبقاتی ضروری است؟

ابزارهای ضروری شامل انواع آچار، پیچ‌گوشتی، پولر، ابزارهای اندازه‌گیری، روان‌کننده‌ها و ظروف جمع‌آوری سیال می‌شود. تجهیزات بالابر نیز برای جابجایی ایمن پمپ‌های سنگین، مورد نیاز خواهد بود.

مهمترین نکته ایمنی در حین دمونتاژ چیست؟

مهمترین نکته ایمنی، قطع کامل منبع تغذیه الکتریکی و اطمینان از تخلیه کامل فشار و سیال از داخل پمپ است. استفاده از تجهیزات حفاظت فردی (PPE) نیز الزامی است.

چگونه می‌توان از خرابی‌های مکرر پمپ جلوگیری کرد؟

با انجام بازرسی‌های منظم، کنترل سطح و کیفیت روغن، نظارت بر دما و ارتعاشات، اطمینان از تراز بودن پمپ و موتور، و استفاده از قطعات یدکی اصلی و با کیفیت در زمان تعمیر، می‌توان از خرابی‌های مکرر پمپ جلوگیری به عمل آورد.

نتیجه‌گیری

دمونتاژ پمپ طبقاتی، با رعایت اصول ایمنی، استفاده از ابزار مناسب و دنبال کردن مراحل گام به گام، قابل انجام خواهد بود. این فرآیند نه تنها به شما در عیب‌یابی و تعمیر پمپ کمک می‌کند، بلکه با نگهداری پمپ طبقاتیصحیح و به موقع، طول عمر و کارایی آن را به طور چشمگیری افزایش خواهد داد. همواره توصیه می‌شود در صورت عدم اطمینان، از کمک متخصصین مجرب پارسا سازبهره‌مند گردید.
