شفت کمپرسور، که اغلب به عنوان قلب تپنده سیستم شناخته میشود، نقشی محوری در عملکرد صحیح و انتقال انرژی در انواع کمپرسورها ایفا میکند. این قطعه حیاتی، نیروی مکانیکی را از موتور به بخشهای فشردهسازی منتقل کرده و امکان تولید هوای فشرده را فراهم میآورد. اما این جزء کلیدی همواره در معرض سایش و خرابی قرار دارد که میتواند راندمان کلی سیستم را به شدت تحت تأثیر قرار دهد. در این مقاله به بررسی جامع شفت کمپرسور، دلایل اصلی سایش آن و راهکارهای پیشگیری خواهیم پرداخت تا به شما در حفظ عملکرد بهینه سیستمهایتان کمک کنیم.

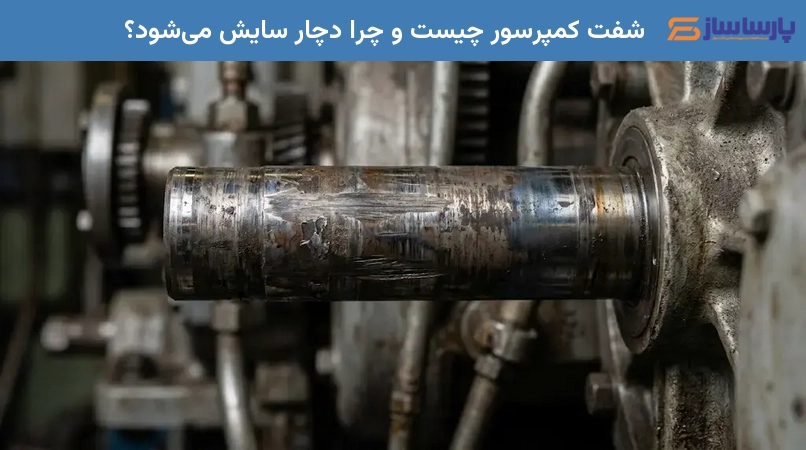

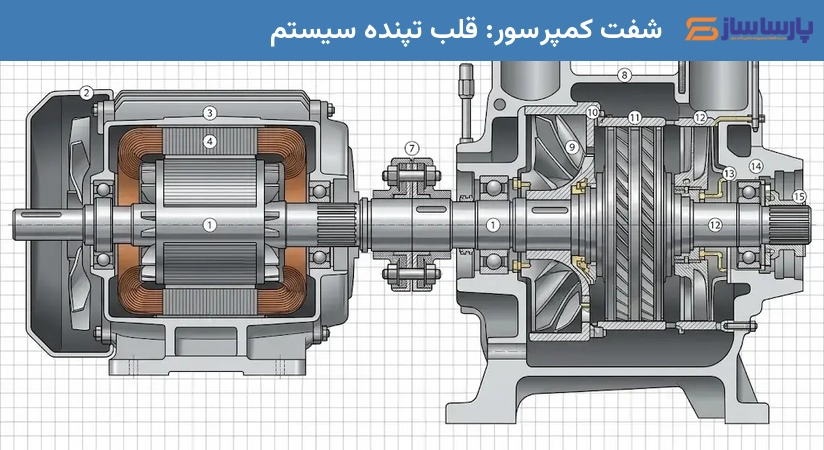

شفت کمپرسور: قلب تپنده سیستم
شفت کمپرسور، ستون فقرات تجهیزات دوار محسوب میشود و برای عملکرد پایدار و بدون لرزش کمپرسور حیاتی است.
تعریف و وظایف کلیدی
شفت (Shaft) در کمپرسور یک عضو مکانیکی دوار است که وظیفه اصلی آن انتقال گشتاور و حرکت چرخشی از محرک (مانند موتور یا توربین) به روتورها یا پیستونهای کمپرسور است. این قطعه فولادی دقیقتراش، علاوه بر انتقال توان، بارهای شعاعی و محوری ناشی از وزن روتور و نیروهای عملیاتی را نیز تحمل میکند و هممحوری اجزای مختلف را حفظ میکند. شفت به عنوان ستون فقرات تجهیزات دوار، برای عملکرد پایدار و بدون لرزش کمپرسور حیاتی است و هرگونه نقص در آن میتواند کل سیستم را با مشکل مواجه سازد.
نقش یاتاقانها در عملکرد شفت
یاتاقانها (Bearings) اجزایی هستند که شفت را در جای خود نگه داشته و حرکت چرخشی آن را با حداقل اصطکاک ممکن میسازند. این قطعات با ایجاد یک لایه روانکننده (مانند روغن) بین شفت و بدنه، از تماس مستقیم فلز با فلز جلوگیری میکنند. دو نوع اصلی یاتاقان شامل یاتاقانهای بوشی (Journal Bearings) و یاتاقانهای بلبرینگی (Ball Bearings) در کمپرسورها به کار میروند:
- یاتاقانهای بوشی (Journal Bearings):این یاتاقانها بر پایه فیلم روغن کار میکنند؛ ارزانتر و سادهتر هستند، اما به فشار روغن مداوم نیاز دارند. این یاتاقانها در سرعتهای بالا پایدارند، ولی در زمان راهاندازی یا فشار روغن پایین آسیبپذیرند.
- یاتاقانهای بلبرینگی (Ball Bearings):از ساچمه یا رولر استفاده میکنند. این یاتاقانها اصطکاک کمتر، پاسخ سریعتر و دوام بیشتری دارند، اما قیمت بالاتری نیز دارند (مانند بلبرینگهای توربوشارژر) و نیاز به روانکاری مداوم کمتری دارند.
انتخاب و سلامت یاتاقانها تأثیر مستقیمی بر پایداری، سرعت و طول عمر شفت دارد.

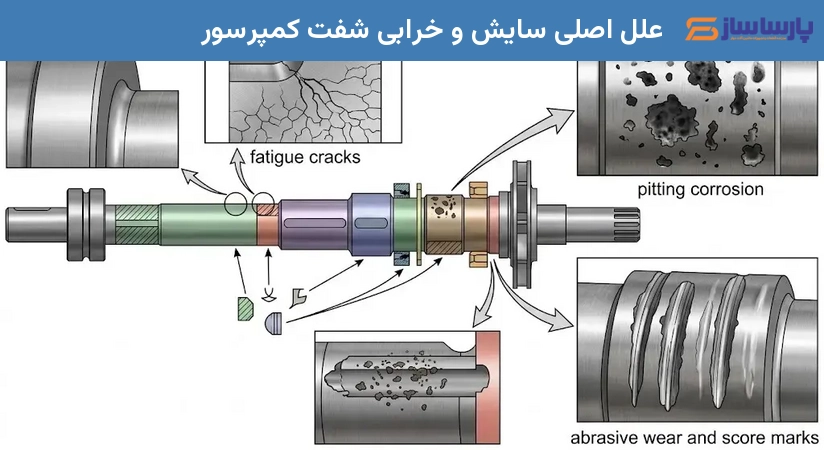

علل اصلی سایش و خرابی شفت کمپرسور
سایش و خرابی شفت کمپرسور میتواند به دلایل متعددی رخ دهد که هر یک به نوبه خود عملکرد و طول عمر سیستم را تحت تأثیر قرار میدهند.
روانکاری نامناسب و خرابی یاتاقان
یکی از شایعترین دلایل سایش شفت، روانکاری ناکافی یا نامناسب است. کمبود روغن، استفاده از روغن بیکیفیت (مانند عدم استفاده از روغنهای VDL100 برای کمپرسورهای پیستونی یا VDL68 برای کمپرسورهای اسکرو) یا تأخیر در تعویض روغن میتواند منجر به افزایش اصطکاک، گرمای بیش از حد و در نهایت سایش سریع شفت و یاتاقانها شود. خرابی خود یاتاقانها (مانند فرسودگی بلبرینگ یا بوش) نیز به دلیل عدم حمایت کافی از شفت، باعث لرزش و سایش غیرعادی آن میشود. این سایش میتواند به صورت سایشی (Abrasive) یا چسبنده (Adhesive) بروز کند.
عدم بالانس و ناهمراستایی
شفت کمپرسور با سرعتهای بسیار بالا (گاهی بیش از 200,000 دور در دقیقه در توربوشارژرها) میچرخد و هرگونه عدم تعادل (بالانس نامناسب دینامیکی یا استاتیکی) یا ناهمراستایی (Misalignment) بین شفت و سایر اجزا (مانند موتور یا روتور) میتواند نیروهای ارتعاشی شدیدی ایجاد کند. این ارتعاشات مداوم به مرور زمان باعث خستگی مواد، خمیدگی شفت و سایش غیریکنواخت آن در نقاط تکیهگاه (یاتاقانها) شده و به خرابی زودرس منجر میشود. ناهمراستایی میتواند ناشی از نصب نادرست یا تغییر شکل سازه باشد.
عوامل محیطی و طراحی
علاوه بر عوامل مکانیکی، شرایط محیطی و نقص در طراحی نیز میتوانند به سایش شفت کمک کنند. خوردگی ناشی از رطوبت یا مواد شیمیایی موجود در محیط کار، انتخاب جنس نامناسب برای شفت که مقاومت کافی در برابر تنشها یا حرارت بالا را ندارد، و همچنین تنشهای حرارتی ناشی از تغییرات دمایی شدید، همگی میتوانند به تضعیف ساختار شفت و افزایش آسیبپذیری آن در برابر سایش منجر شوند. نقص در طراحی اولیه یا خطاهای ماشینکاری و نصب نیز از عوامل مهم هستند.

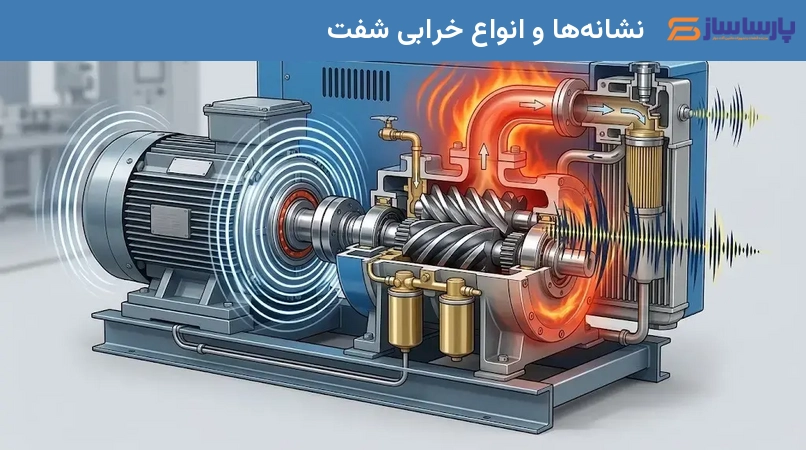

نشانهها و انواع خرابی شفت
تشخیص زودهنگام سایش شفت میتواند از آسیبهای جدیتر و هزینههای گزاف جلوگیری کند.
علائم هشداردهنده سایش
- صداهای غیرعادی:مانند سوت، زوزه، جیرجیر یا غرغر از سمت کمپرسور.
- افزایش محسوس لرزش:در حین کار دستگاه.
- بالا رفتن دمای یاتاقانها:نشاندهنده اصطکاک بیش از حد.
- کاهش راندمان کمپرسور:و افت فشار هوای خروجی (افت فشار بیش از 10% نگرانکننده است).
- خروج دود آبی از اگزوز:(در کمپرسورهای توربوشارژ که نشاندهنده نشت روغن است).
- نوسانات سرعت موتور:و افزایش مصرف انرژی.
بیتوجهی به این علائم میتواند به خرابی کامل سیستم و خطرات ایمنی از جمله شکست کامل شفت و آسیبهای زنجیرهای به سایر اجزا بینجامد.
افت فشار کمپرسور: علل و عواقب
افت فشار در سیستم کمپرسور یک نشانه مهم از مشکلات داخلی است که میتواند به طور مستقیم یا غیرمستقیم با سلامت شفت و یاتاقانها مرتبط باشد. در ادامه به بررسی عواقب و دلایل اصلی افت فشار میپردازیم:
مشکلات ناشی از افت فشار کمپرسور
| کاهش راندمان کمپرسور | افزایش استهلاک و خرابی | افزایش مصرف انرژی |
|---|---|---|
| کمپرسور برای تامین نیاز، سختتر کار میکند. | افزایش دما، فرسودگی قطعات و خرابی زودرس. | مصرف برق یا سوخت بیشتر برای جبران افت فشار. |
| تولید هوای فشرده ناکافی برای کاربردها. | نیاز به تعمیرات مکرر و هزینههای بالا. | کاهش بهرهوری و افزایش هزینههای عملیاتی. |
۵ دلیل اصلی افت فشار کمپرسور
| فیلتر هوا کثیف و مسدود | کثیف شدن سطح اینترکولر | تنظیمات اشتباه رگلاتور | کمبود روغن | طراحی ناکارآمد خطوط انتقال هوا |
|---|---|---|---|---|
| محدودیت در ورود هوا و کاهش حجم ورودی. | کاهش راندمان خنککاری و افزایش دمای هوا. | خروج هوا با فشار کمتر از حد مورد نیاز. | افزایش اصطکاک، نشتی هوا و سایش قطعات. | افت فشار در مسیر انتقال به دلیل مقاومت بالا. |
| افزایش بار روی کمپرسور. | کاهش کارایی کمپرسور. | عدم تامین فشار لازم برای تجهیزات. | آسیب به یاتاقانها و شفت. | هدر رفت انرژی و کاهش فشار در نقطه مصرف. |
خلاصه افت فشار کمپرسور
| عواقب افت فشار | دلایل اصلی افت فشار | راه حل های کلی |
|---|---|---|
| کاهش راندمان، افزایش استهلاک، افزایش مصرف انرژی. | فیلتر کثیف، اینترکولر کثیف، تنظیمات رگلاتور، کمبود روغن، طراحی خطوط. | نگهداری منظم، تعویض فیلترها، تنظیم صحیح رگلاتور، استفاده از روغن مناسب، بهینهسازی خطوط. |
| خرابی قطعات، توقف تولید، هزینههای بالا. | نشتی هوا، خرابی ولوها، عدم بالانس شفت. | بازرسی دورهای، رفع نشتی، تعمیر یا تعویض قطعات معیوب. |
اشکال رایج خرابی شفت
خرابی شفت همیشه به شکست کامل ختم نمیشود و میتواند به اشکال مختلفی بروز کند:
- خمیدگی شفت (Bent Shaft):که باعث افزایش ارتعاش و سایش غیریکنواخت میشود.
- ترکهای خستگی (Fatigue Crack):که در اثر بارگذاریهای سیکلی ایجاد و رشد میکنند.
- شکست کامل شفت (Shaft Fracture):که معمولاً با توقف ناگهانی تجهیز همراه است.
- سایش در محل یاتاقانها:(که میتواند از نوع سایشی یا چسبنده باشد) و منجر به لق شدن شفت میشود.
- خوردگی شفت:(ناشی از عوامل شیمیایی یا رطوبت) که مقاومت مکانیکی شفت را کاهش میدهد.
این خرابیها میتوانند به صورت زنجیرهای به سایر اجزا آسیب رسانده و منجر به از کار افتادن کامل کمپرسور شوند.
نگاهی اجمالی به اجزای کنترلی کمپرسور
کمپرسورها علاوه بر شفت و یاتاقان، دارای اجزای کنترلی دیگری نیز هستند که برای مدیریت جریان هوا و فشار حیاتی هستند. دریچهها یا ولوها از جمله این اجزا هستند که نقش مهمی در سیکل فشردهسازی ایفا میکنند.
عملکرد ساکشن ولو
ساکشن ولو (Suction Valve) یا دریچه ورودی، وظیفه کنترل ورود هوا به داخل محفظه فشردهسازی کمپرسور را بر عهده دارد. این دریچه در زمان مکش باز شده و اجازه میدهد تا هوای محیط به داخل کمپرسور کشیده شود. عملکرد صحیح آن برای اطمینان از حجم مناسب هوای ورودی و جلوگیری از ورود ذرات ناخواسته به سیستم ضروری است.
عملکرد دیشارژ ولو
دیشارژ ولو (Discharge Valve) یا دریچه خروجی، مسئول کنترل خروج هوای فشرده از کمپرسور به سمت سیستم یا مخزن ذخیره است. این دریچه پس از اتمام مرحله فشردهسازی و رسیدن هوا به فشار مطلوب باز میشود تا هوای فشرده خارج شود. کارایی این ولو برای حفظ فشار خروجی و جلوگیری از برگشت هوا به داخل کمپرسور حیاتی است.
تفاوتهای ساختاری و کاربردی
ساکشن ولو و دیشارژ ولو اگرچه هر دو از نوع دریچهها هستند، اما تفاوتهای ساختاری و کاربردی مهمی دارند. ساکشن ولو معمولاً برای تحمل فشار کمتر و جریان هوای ورودی طراحی شده است، در حالی که دیشارژ ولو باید در برابر فشار بالای هوای خروجی و دماهای بالاتر مقاومت کند. این تفاوتها در جنس مواد، ضخامت و مکانیزم عملکرد آنها منعکس میشود تا هر یک بتوانند وظیفه خود را در سیکل کاری کمپرسور به بهترین شکل انجام دهند.

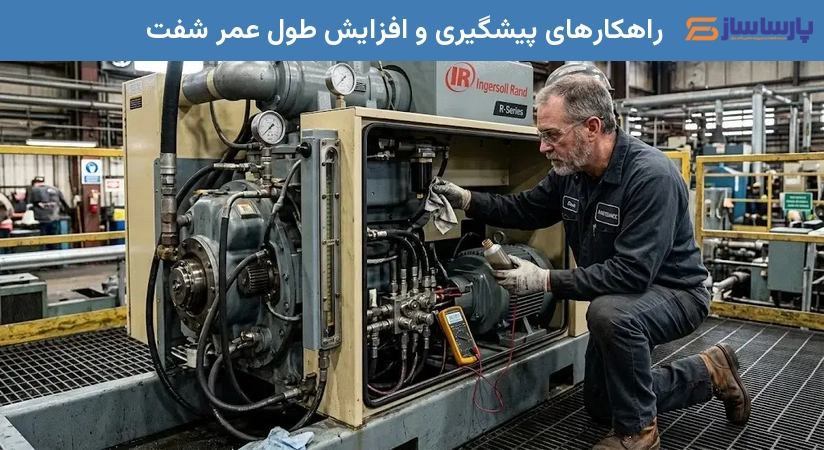

راهکارهای پیشگیری و افزایش طول عمر شفت
برای جلوگیری از سایش و افزایش طول عمر شفت کمپرسور، نگهداری صحیح و بازرسیهای دورهای ضروری است. این راهکارها شامل موارد زیر میشوند:
- روانکاری مناسب:استفاده از روغن با کیفیت و تعویض به موقع آن، بررسی منظم سطح و فشار روغن (مانند استفاده از روغنهای VDL100 و VDL68).
- فیلتراسیون:تمیز کردن یا تعویض فیلترهای هوا و روغن.
- آزمونهای غیرمخرب (NDT):انجام آزمونهایی مانند تحلیل ارتعاش و آنالیز روغن برای تشخیص زودهنگام مشکلات.
- بالانس و همراستایی:اطمینان از بالانس دینامیکی روتور و همراستایی دقیق اجزا در هنگام نصب و تعمیرات.
- کنترل کیفیت:رعایت استانداردهای صنعتی مانند API 610/617 و کنترل کیفیت در تولید و مونتاژ.
- بازرسیهای دورهای:انجام بازرسیهای چشمی و فنی منظم برای شناسایی علائم اولیه سایش یا خرابی.
رعایت این نکات نقش کلیدی در پیشگیری از خرابی شفت و افزایش طول عمر کمپرسور دارد.
سوالات متداول
هر چند وقت یکبار باید شفت و یاتاقانهای کمپرسور بررسی شوند؟
در کمپرسورهای با کاربری عادی، توصیه میشود هر 80 تا 100 هزار کیلومتر یا ساعت کارکرد، و در کمپرسورهای صنعتی یا تحت فشار بالا، هر 20 تا 30 هزار کیلومتر/ساعت بررسی شوند.
نشانههای خرابی شفت یا یاتاقان کمپرسور چیست؟
صدای سوت یا زوزه، افزایش لرزش، افت فشار خروجی، افزایش دمای یاتاقانها و در برخی موارد دود آبی از اگزوز از علائم رایج هستند.
آیا میتوان فقط بلبرینگ یاتاقان را تعویض کرد؟
بله، در بسیاری از موارد امکان تعویض بلبرینگ یاتاقان به صورت جداگانه وجود دارد، اما این کار نیازمند ابزار تخصصی و مهارت فنی بالا برای اطمینان از بالانس و مونتاژ صحیح است. هزینه تعویض شامل قیمت قطعه و دستمزد مکانیک میشود.
