تفاوت ساکشن ولو و دیشارژ ولو در کمپرسور

کمپرسورها، قلب تپنده بسیاری از صنایع، برای عملکرد صحیح و کارآمد خود به اجزای حیاتی متکی هستند. در میان این اجزا، شیر مکش (Suction Valve) و شیر تخلیه (Discharge Valve) در کمپرسورهانقشی محوری ایفا می‌کنند. درک تفاوت میان شیر مکش و شیر تخلیه در کمپرسورهانه تنها برای مهندسان و تکنسین‌ها ضروری است، بلکه به افزایش راندمان عملیاتی و کاهش زمان توقف دستگاه کمک شایانی می‌کند. این مقاله از پارسا ساز، به بررسی عمیق این دو جزء کلیدی، نحوه عملکرد آن‌ها، تفاوت‌های اساسی و علائم خرابی‌شان می‌پردازد تا درک جامعی از این سوپاپ‌های حیاتی ارائه دهد.

تعریف سوپاپ‌های کمپرسور و اهمیت آن‌ها

سوپاپ‌های کمپرسور، که اغلب به عنوان شیرهای یک‌طرفه شناخته می‌شوند، اجزای مکانیکی حیاتی هستند که جریان گاز را در داخل سیلندر کمپرسور کنترل می‌کنند. این سوپاپ‌ها به طور معمول در حالت بسته قرار دارند و تنها زمانی باز می‌شوند که اختلاف فشار در دو طرف آن‌ها به حد معینی برسد. در کمپرسورهای رفت و برگشتی، سوپاپ‌ها نقش حیاتی در فرآیندهای مکش و تخلیه گاز ایفا می‌کنند و عملکرد صحیح آن‌ها مستقیماً بر راندمان و طول عمر کمپرسور تأثیر می‌گذارد. آمار نشان می‌دهد که حدود ۳۰ تا ۴۰ درصد از زمان توقف کمپرسورها ناشی از خرابی سوپاپ‌ها است که اهمیت بازرسی و نگهداری منظم آن‌ها را دوچندان می‌کند. اجزای اصلی یک سوپاپ شامل نشیمنگاه (Valve Seat)، محافظ سوپاپ (Valve Guard)، قطعات متحرک مانند ولو پلیت (Valve Plate) و صفحه میراکننده (Damper Plate)، عناصر آب‌بندی و فنرها می‌شوند.

تفاوت اساسی بین شیر مکش و شیر تخلیه

اگرچه هر دو سوپاپ مکش و تخلیه از نوع یک‌طرفه هستند و بر اساس اختلاف فشار کار می‌کنند، اما وظایف و محل قرارگیری آن‌ها در سیکل کاری کمپرسور متفاوت است. این تفاوت‌ها، آن‌ها را برای ایفای نقش‌های خاص خود بهینه‌سازی کرده است.

شیر مکش (Suction Valve) و وظیفه آن

شیر مکش (Suction Valve) در ورودی سیلندر کمپرسور قرار دارد. وظیفه اصلی این سوپاپ، کنترل ورود گاز از خط مکش به داخل سیلندر است. در طول مرحله مکش، زمانی که پیستون به سمت پایین حرکت می‌کند و فشار داخل سیلندر کاهش می‌یابد، شیر مکش به دلیل اختلاف فشار (فشار خط مکش بیشتر از فشار داخل سیلندر) باز شده و اجازه می‌دهد گاز وارد سیلندر شود. این سوپاپ تضمین می‌کند که گاز تنها در جهت صحیح (به سمت داخل سیلندر) جریان یابد و از برگشت گاز به خط مکش جلوگیری می‌کند.

شیر تخلیه (Discharge Valve) و وظیفه آن

شیر تخلیه (Discharge Valve) در خروجی سیلندر کمپرسور نصب می‌شود. وظیفه این سوپاپ، کنترل خروج گاز فشرده شده از سیلندر به سمت خط تخلیه است. در طول مرحله تراکم و تخلیه، زمانی که پیستون به سمت بالا حرکت کرده و گاز داخل سیلندر فشرده می‌شود، فشار داخل سیلندر به شدت افزایش می‌یابد. هنگامی که این فشار از فشار خط تخلیه بیشتر شود، شیر تخلیه باز شده و گاز فشرده شده را به خارج از سیلندر هدایت می‌کند. این سوپاپ نیز مانند شیر مکش، از برگشت گاز فشرده شده از خط تخلیه به داخل سیلندر جلوگیری می‌کند.

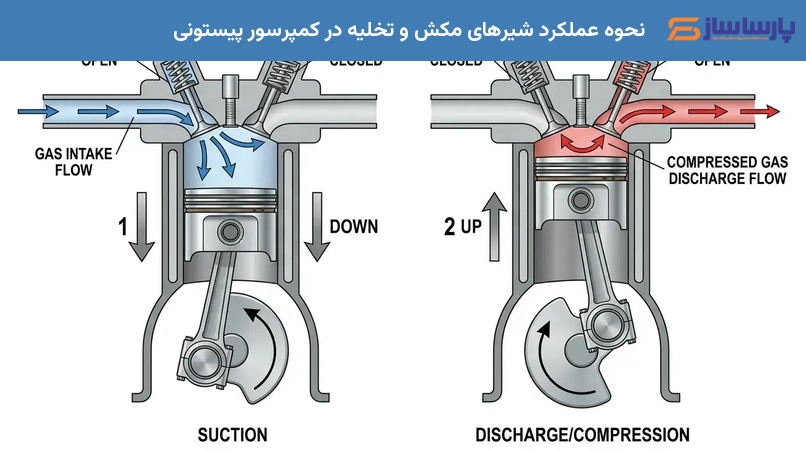

نحوه عملکرد شیرهای مکش و تخلیه در کمپرسور پیستونی

عملکرد هماهنگ شیر مکش و شیر تخلیه، اساس کار کمپرسورهای پیستونی را تشکیل می‌دهد. این سوپاپ‌ها به صورت خودکار و بر اساس حرکت پیستون و تغییرات فشار داخل سیلندر باز و بسته می‌شوند.

سیکل مکش

با شروع سیکل مکش، پیستون از نقطه مرگ بالا به سمت نقطه مرگ پایین حرکت می‌کند. این حرکت باعث افزایش حجم و در نتیجه کاهش فشار داخل سیلندر می‌شود. هنگامی که فشار داخل سیلندر به کمتر از فشار خط مکش می‌رسد، شیر مکش به دلیل اختلاف فشار باز شده و گاز از خط مکش وارد سیلندر می‌شود. در این مرحله، شیر تخلیه کاملاً بسته باقی می‌ماند تا از ورود گاز از خط تخلیه به داخل سیلندر جلوگیری کند.

سیکل تراکم و تخلیه

پس از اتمام سیکل مکش و رسیدن پیستون به نقطه مرگ پایین، پیستون شروع به حرکت به سمت بالا می‌کند. در این مرحله، هر دو سوپاپ مکش و تخلیه بسته هستند و گاز داخل سیلندر فشرده می‌شود. با ادامه حرکت پیستون به سمت بالا، فشار گاز داخل سیلندر به تدریج افزایش می‌یابد. هنگامی که فشار داخل سیلندر از فشار خط تخلیه بیشتر شود، شیر تخلیه باز شده و گاز فشرده شده از سیلندر خارج و به خط تخلیه هدایت می‌شود. در تمام این مدت، شیر مکش بسته باقی می‌ماند تا از برگشت گاز فشرده به خط مکش جلوگیری کند.

ولو پلیت (Valve Plate) چه وظیفه‌ای دارد؟

ولو پلیت (Valve Plate) یا صفحه سوپاپ، یکی از مهم‌ترین قطعات متحرک در سوپاپ‌های کمپرسور است. این قطعه وظیفه اصلی باز و بسته کردن مسیر جریان گاز را بر عهده دارد. ولو پلیت‌ها معمولاً از موادی ساخته می‌شوند که هم سبک باشند و هم مقاومت بالایی در برابر خستگی و سایش داشته باشند. در گذشته، از صفحات فلزی استفاده می‌شد، اما امروزه استفاده از موادی مانند PEEK (پلی‌اتر اتر کتون) به دلیل مقاومت بالاتر در برابر خستگی، خوردگی و وزن کمتر، رایج شده است. حرکت سریع و مکرر ولو پلیت در طول عملکرد کمپرسور، آن را در معرض پدیده‌ای به نام "بال زدن سوپاپ" (fluttering) قرار می‌دهد که می‌تواند منجر به شکستگی و خرابی آن شود، به ویژه در کمپرسورهایی که با گازهای با وزن مولکولی پایین کار می‌کنند.

علائم خرابی ولو پلیت (Valve Plate)

خرابی ولو پلیت (Valve Plate) یا سایر اجزای سوپاپ می‌تواند تأثیرات مخربی بر عملکرد کمپرسور داشته باشد. شناسایی به موقع این علائم برای جلوگیری از آسیب‌های جدی‌تر و کاهش هزینه‌های تعمیر و نگهداری ضروری است:

• کاهش ظرفیت کمپرسور: یکی از بارزترین نشانه‌ها، کاهش محسوس در حجم گاز فشرده شده است.
• افزایش دمای گاز یا کاور سوپاپ: خرابی سوپاپ می‌تواند منجر به نشت داخلی گاز و افزایش اصطکاک شود که دمای عملیاتی را بالا می‌برد.
• صداهای غیرعادی: شنیدن صداهای فلز به فلز، صدای نشت گاز (سوت کشیدن) یا ضربه‌های نامنظم نشان‌دهنده مشکل در سوپاپ‌ها است.
• فشار غیرعادی بین مراحل در کمپرسورهای چند مرحله‌ای: در این نوع کمپرسورها، خرابی سوپاپ می‌تواند تعادل فشار بین مراحل را به هم بزند.
• فعال شدن شیرهای اطمینان بین مراحل: این اتفاق نشان‌دهنده افزایش بیش از حد فشار در یک مرحله به دلیل خرابی سوپاپ است.
• وجود مایعات یا ذرات جامد: سوپاپ‌ها به شدت به وجود مایعات (Liquid Slugging) و ذرات جامد حساس هستند که می‌توانند باعث شکستگی صفحات و فنرها شوند.

راهنمای تعویض ولو پلیت (Valve Plate)

تعویض ولو پلیت (Valve Plate) یک فرآیند حساس است که نیاز به دقت و دانش فنی بالایی دارد. توصیه می‌شود که این کار توسط پرسنل متخصص و با رعایت دستورالعمل‌های سازنده انجام شود. در اینجا چند نکته کلیدی آورده شده است:

1. بازرسی منظم: سوپاپ‌ها باید هر ۴۰۰۰ ساعت کارکرد کمپرسور بازرسی و سرویس شوند.
2. انتخاب قطعه جایگزین مناسب: همیشه از ولو پلیت‌های با کیفیت و مطابق با مشخصات سازنده استفاده کنید. استفاده از مواد پیشرفته مانند PEEK می‌تواند مقاومت در برابر خستگی و طول عمر سوپاپ را افزایش دهد.
3. بررسی سایر اجزا: هنگام تعویض ولو پلیت، سایر اجزای سوپاپ مانند فنرها، نشیمنگاه و محافظ سوپاپ را نیز از نظر سایش، خوردگی یا آسیب‌دیدگی بررسی کنید.
4. تمیزی: محیط کار باید کاملاً تمیز و عاری از هرگونه آلودگی باشد تا از ورود ذرات خارجی به داخل کمپرسور جلوگیری شود.
5. گشتاور مناسب: پیچ‌ها و اتصالات باید با گشتاور توصیه شده توسط سازنده سفت شوند.

سوالات متداول (FAQ)

عوامل موثر بر خرابی سوپاپ‌ها

عوامل متعددی می‌توانند به خرابی سوپاپ‌ها منجر شوند. از جمله مهم‌ترین آن‌ها می‌توان به وجود مایعات (Liquid Slugging) و ذرات جامد در جریان گاز اشاره کرد که باعث ضربه و شکستگی صفحات و فنرها می‌شوند. پدیده "بال زدن سوپاپ" (fluttering)، به ویژه در کمپرسورهایی که با گازهای سبک کار می‌کنند، یکی دیگر از دلایل اصلی شکستگی ولو پلیت (Valve Plate) است. همچنین، انتخاب نامناسب مواد، طراحی ضعیف و عدم رعایت فواصل بازرسی و نگهداری نیز می‌توانند به خرابی زودرس سوپاپ‌ها کمک کنند.

زمانبندی بازرسی و سرویس سوپاپ‌ها

برای اطمینان از عملکرد بهینه و افزایش طول عمر سوپاپ‌ها، بازرسی و سرویس منظم آن‌ها حیاتی است. به طور کلی، توصیه می‌شود که سوپاپ‌های کمپرسور هر ۴۰۰۰ ساعت کارکرد یا حداقل سالی یک بار (بسته به شرایط عملیاتی و توصیه‌های سازنده) مورد بازرسی کامل قرار گیرند. این بازرسی شامل بررسی وضعیت ولو پلیت‌ها، فنرها، نشیمنگاه و محافظ سوپاپ برای شناسایی هرگونه سایش، ترک‌خوردگی یا آسیب‌دیدگی است. نگهداری پیشگیرانه و تعویض به موقع قطعات فرسوده، از خرابی‌های ناگهانی و پرهزینه جلوگیری می‌کند.

درک تفاوت میان شیر مکش و شیر تخلیه در کمپرسورهاو شناخت دقیق عملکرد و اهمیت آن‌ها، گامی اساسی در جهت بهینه‌سازی عملکرد و افزایش قابلیت اطمینان کمپرسورها است. این دو جزء حیاتی، با وجود شباهت‌های ساختاری، وظایف متفاوتی را در سیکل مکش و تخلیه بر عهده دارند. با توجه به حساسیت آن‌ها در برابر آلودگی‌ها و پدیده‌هایی مانند بال زدن سوپاپ، بازرسی‌های منظم و نگهداری پیشگیرانه، همراه با انتخاب صحیح مواد و قطعات جایگزین، می‌تواند به طور قابل توجهی به افزایش راندمان و کاهش زمان توقف کمپرسور کمک کند. پارسا ساز با ارائه اطلاعات جامع، در مسیر نگهداری و بهینه‌سازی تجهیزات صنعتی یاری‌رسان خواهد بود.
