در قلب بسیاری از فرآیندهای صنعتی، جایی که ایمنی، کارایی و حفظ محیط زیست از اهمیت بالایی برخوردارند، پکینگ گازی نقشی حیاتی ایفا میکند. این قطعه مهندسیشده، وظیفه آببندی و جلوگیری از نشت گاز را در سیستمهای تحت فشار بر عهده دارد. درک دقیق عملکرد و کاربردهای پکینگ گازی برای مهندسان و تکنسینها ضروری است تا از بروز حوادث، اتلاف انرژی و آسیبهای زیستمحیطی پیشگیری شود. این مقاله به بررسی ماهیت پکینگ، نحوه عملکرد آن در جلوگیری از نشتی گاز و تفاوتهای آن با سایر سیستمهای آببندی میپردازد تا خوانندگان را با این جزء مهم صنعتی آشنا کند.
پکینگ چیست؟ تعریف، تاریخچه و اصول عملکرد
تعریف و تاریخچه مختصر
پکینگ (Packing Seal)، نوعی آببند دینامیکی است که برای آببندی قطعات متحرک و دوار در سیستمهای مکانیکی به کار میرود. این قطعه با ایجاد یک سد فیزیکی، مانع از خروج سیالات (مایعات یا گازها) از محفظه عملیاتی میگردد. تاریخچه استفاده از پکینگ به چین باستان بازمیگردد، جایی که از الیاف طبیعی برای آببندی استفاده میشد. با توسعه موتورهای بخار و صنایع نفت در قرن نوزدهم، نیاز به آببندیهای کارآمدتر، مواد و طراحیهای پکینگ را به سرعت تکامل بخشید.

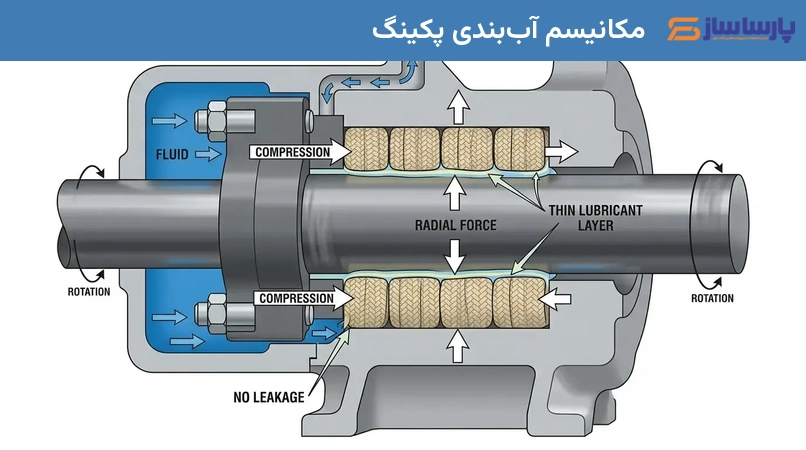

مکانیسم آببندی پکینگ
عملکرد پکینگ بر اساس فشردهسازی محوری آن توسط پیچهای گلند (Gland) صورت میگیرد. این فشردهسازی، نیرویی شعاعی ایجاد میکند که منجر به تماس پکینگ با شفت یا سطح آببندی میگردد. در این میان، یک لایه نازک از روانکار (که به آن اثر یاتاقان نیز گفته میشود) بین پکینگ و شفت تشکیل میگردد. همچنین، شیارهای مارپیچ در ساختار پکینگ، مسیری طولانی و پرپیچوخم (اثر مارپیچی) برای سیال ایجاد میکنند که به مقاومت در برابر نشتی کمک شایانی میکند. حفظ تعادل دقیق بین فشردگی کافی برای آببندی و روانکاری مناسب جهت کاهش اصطکاک، برای عملکرد صحیح و طول عمر پکینگ حیاتی است.
انواع پکینگ و مواد سازنده آن
دستهبندی کلی پکینگها
پکینگها بر اساس ساختار و کاربرد به انواع گوناگونی تقسیم میشوند. در ادامه به دستهبندیهای اصلی اشاره شده است:
- پکینگهای رندوم (Random Packing):مانند رینگهای راشیگ، سدلها و رینگهای پال، که عمدتاً در برجهای تقطیر، جذب و خنککننده برای افزایش سطح تماس سیالات کاربرد دارند.
- پکینگهای ساختاری (Structured Packing):نوعی دیگر از پکینگهای مورد استفاده در برجها با کارایی بالا هستند.
- پکینگهای مکانیکی (Mechanical Packing):برای آببندی دینامیکی در شفتها، شیرآلات و اتصالات به کار میروند.
- پکینگهای پمپ (Pump Packing):شامل انواع گرافیتی، تفلونی (PTFE) و الاستومری هستند که هر یک ویژگیهای خاص خود را برای آببندی در پمپها ارائه میدهند.
مواد رایج در ساخت پکینگ
انتخاب ماده سازنده پکینگ به طور مستقیم به شرایط عملیاتی مانند دما، فشار، نوع سیال (مایع یا گاز)، خواص شیمیایی سیال (خورندگی، سمی بودن) و مقاومت مکانیکی مورد نیاز وابسته است. مواد رایج عبارتند از:
- گرافیت:به دلیل مقاومت عالی در برابر حرارت و فشار بالا و سازگاری با طیف وسیعی از سیالات، برای صنایع نفت، گاز و پتروشیمی بسیار مناسب است.
- تفلون (PTFE):مقاومت شیمیایی بینظیری در برابر اسیدها و قلیاها دارد و آببندی بسیار خوبی را فراهم میآورد، به ویژه در محیطهای خورنده.
- لاستیکها (الاستومرها):مانند نئوپرن، وایتون و EPDM، انعطافپذیری بالا و مقاومت خوبی در برابر سایش در دماها و فشارهای پایینتر را ارائه میدهند.
- فلز و سرامیک:برای شرایط خاص با دما و فشار بسیار بالا یا محیطهای بسیار خورنده به کار میروند.
- آزبست:اگرچه در گذشته رایج بود، اما به دلیل مسائل زیستمحیطی و بهداشتی، استفاده از آن به شدت محدود گردیده است.
پکینگ گازی: نحوه عملکرد و کاربردها

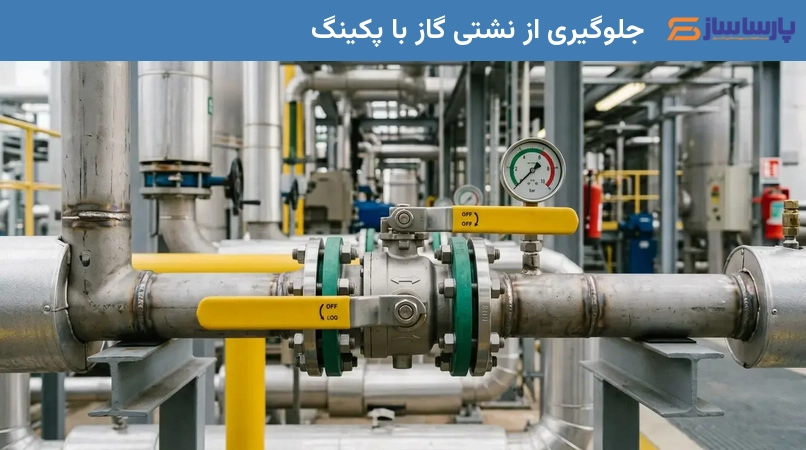

جلوگیری از نشتی گاز با پکینگ
پکینگها با ایجاد یک سد فیزیکی و لایه روانکار بین قطعات متحرک، از نشت گاز پیشگیری میکنند. در سیستمهای گازی، این مکانیسم باید با دقت بیشتری عمل کند، زیرا گازها دارای ویسکوزیته پایینتری هستند و میتوانند حتی از منافذ بسیار ریز نیز عبور کنند. انتخاب پکینگ مناسب برای گاز، نیازمند توجه ویژه به خواص گاز (مانند خورندگی، سمی بودن، اشتعالپذیری) و شرایط دما و فشار عملیاتی است. پکینگ باید بتواند در برابر این شرایط مقاومت کرده و یک آببندی پایدار را حفظ نماید.
پکینگهای مناسب برای محیطهای گازی
برای آببندی گازها، معمولاً از پکینگهایی با مقاومت بالا در برابر حرارت، فشار و مواد شیمیایی استفاده میشود. مهمترین انواع پکینگ گازی عبارتند از:
- پکینگهای گرافیتی:به دلیل مقاومت حرارتی و فشاری عالی، گزینهای محبوب برای آببندی گاز در صنایع نفت و گاز، پتروشیمی و فرآوری شیمیایی محسوب میشوند.
- پکینگهای تفلونی (PTFE):به دلیل مقاومت شیمیایی بینظیر، برای آببندی گاز در محیطهای خورنده بسیار مناسب هستند.
- کاربردها:این پکینگها در کمپرسورها، شیرآلات و پمپهایی که با گازهای مختلف سروکار دارند، کاربرد فراوانی دارند.
- پکینگهای نامناسب:برخی از انواع پکینگ مانند درزگیرهای نواری یا برخی از پکینگهای الاستومری با مقاومت حرارتی پایین، برای آببندی گازها مناسب نبوده و میتوانند منجر به نشتی شوند.
مقایسه پکینگ با آببندهای مکانیکی
مزایا و موارد استفاده پکینگ
پکینگها با وجود سادگی، مزایای قابل توجهی دارند که آنها را به گزینهای اقتصادی و کاربردی در بسیاری از صنایع تبدیل نموده است:
- هزینه پایینتر:نسبت به آببندهای مکانیکی، سرمایهگذاری اولیه و هزینه تعویض کمتری را نیاز دارند.
- نصب آسان:نصب پکینگ معمولاً بدون نیاز به باز کردن کامل شفت یا تجهیزات صورت میگیرد.
- تحمل ناهماهنگی:در برابر حرکات شعاعی و ناهماهنگیهای جزئی شفت مقاومتر عمل میکنند.
- سادگی نگهداری:نیاز به تخصص پیچیدهای برای نصب و نگهداری ندارند و تنظیمات آنها نسبتاً ساده است.
پکینگها اغلب در مواردی ترجیح داده میشوند که هزینه عامل اصلی باشد، سادگی نصب حیاتی باشد، یا تجهیزات دارای ناهماهنگیهای جزئی یا حرکات شعاعی/محوری قابل توجهی باشند (مانند ماشینهای کاغذسازی یا پمپهای دوغاب در محیطهای ساینده).
محدودیتها و برتری آببند مکانیکی
با این حال، پکینگها محدودیتهایی نیز دارند، به ویژه در کاربردهای حساس گازی:
- عدم آببندی ۱۰۰٪:ممکن است مقادیر کمی نشتی (حتی بخارات سمی یا خطرناک) داشته باشند که در محیطهای گازی میتواند مشکلآفرین باشد.
- مصرف انرژی بالاتر:به دلیل اصطکاک بیشتر بین پکینگ و شفت، انرژی بیشتری (تا ۶ برابر) مصرف میکنند.
- عمر کوتاهتر:نیاز به تعویض و تنظیمات مکرر دارند که منجر به زمان توقف بیشتری میگردد.
- آلودگی محصول:در برخی موارد، نیاز به چرخش آب برای خنکسازی پکینگ میتواند منجر به رقیق شدن یا آلودگی محصول گردد.
در مواقعی که نشتی گاز میتواند مشکلات زیستمحیطی، ایمنی یا مالی جدی ایجاد نماید، آببندهای مکانیکی (به ویژه انواع دوبل) به دلیل آببندی کامل، قابلیت اطمینان بالاتر، کاهش نشتی و راندمان انرژی بهتر، ارجحیت دارند. آنها برای کاربردهای بحرانی، سیالات گرانبها یا خطرناک و جایی که کاهش تعمیر و نگهداری و افزایش طول عمر تجهیزات مهم است، انتخاب بهتری محسوب میشوند.
| ویژگی | پکینگ | آببند مکانیکی |
|---|---|---|
| هزینه اولیه | پایینتر | بالاتر |
| میزان نشتی | جزئی (قابل قبول) | ناچیز یا صفر |
| نصب و تعویض | سادهتر، بدون دمونتاژ شفت | پیچیدهتر، نیاز به دمونتاژ شفت |
| مصرف انرژی | بالاتر (اصطکاک بیشتر) | پایینتر (اصطکاک کمتر) |
| نیاز به نگهداری | مکرر (تنظیم و تعویض) | کمتر (طول عمر بیشتر) |
| تحمل ناهماهنگی شفت | بالا | حساس |
| کاربردهای بحرانی/گازی | کمتر مناسب | بسیار مناسب |
| طول عمر قطعات | ممکن است کاهش یابد | افزایش طول عمر تجهیزات |
نکات کلیدی در نگهداری و افزایش طول عمر قطعات
عوامل کاهش عمر قطعات کمپرسور
عملکرد صحیح پکینگ به طور مستقیم بر طول عمر سایر قطعات کمپرسور و تجهیزات دوار تأثیر میگذارد. عواملی مانند نشتی مداوم گاز، اصطکاک بیش از حد ناشی از فشردگی نامناسب پکینگ، یا آلودگی روانکارها (حتی به میزان اندک) میتوانند به یاتاقانها، بوشها و شفت آسیب رسانده و عمر مفید آنها را به شدت کاهش دهند. نشتی گاز میتواند منجر به خوردگی، فرسایش و حتی خطرات ایمنی گردد.
اصول نگهداری صحیح قطعات
برای افزایش طول عمر پکینگ و سایر قطعات سیستم، رعایت اصول نگهداری صحیح ضروری است:
- انتخاب صحیح پکینگ:متناسب با شرایط عملیاتی خاص (نوع گاز، دما، فشار) باشد.
- نصب دقیق:اطمینان از نصب صحیح و بدون نقص پکینگ ضروری است.
- تنظیم دورهای گلند:برای حفظ فشردگی بهینه و پیشگیری از اصطکاک بیش از حد یا نشتی.
- روانکاری کافی:اطمینان از وجود روانکاری مناسب بین پکینگ و شفت.
- بازرسی منظم:برای شناسایی علائم سایش، نشتی زودرس یا آسیب به شفت قبل از بروز مشکلات جدی.
اشتباهاتی که باعث استهلاک زودرس میشوند
برخی اشتباهات رایج میتوانند منجر به استهلاک زودرس پکینگ و قطعات مرتبط گردند:
- انتخاب پکینگ نامناسب:عدم تطابق پکینگ با نوع گاز یا شرایط دما/فشار عملیاتی.
- فشردگی بیش از حد پکینگ:افزایش اصطکاک، تولید حرارت بالا و سایش شفت.
- عدم روانکاری کافی:منجر به افزایش سایش و خرابی زودرس میگردد.
- نادیده گرفتن نشتیهای جزئی:عدم رسیدگی به نشتیهای کوچک که میتواند به مشکلات بزرگتر منجر گردد.
- نصب نادرست:اشتباهات در فرآیند نصب که به آببندی نامناسب و آسیب به قطعات میانجامد.
نتیجهگیری
پکینگ گازی، با وجود سادگی نسبی، نقشی حیاتی در حفظ ایمنی، کارایی و پایداری سیستمهای صنعتی ایفا میکند. درک اصول عملکرد، انواع و محدودیتهای آن، به انتخاب صحیح و نگهداری مؤثر این قطعه کمک میکند. در حالی که پکینگها راهحلی اقتصادی و کارآمد برای بسیاری از کاربردها هستند، به ویژه در شرایطی که نشتی گاز میتواند عواقب جدی زیستمحیطی، ایمنی یا مالی داشته باشد، آببندهای مکانیکی گزینههای مطمئنتری به شمار میروند. انتخاب هوشمندانه بین این دو سیستم آببندی، با در نظر گرفتن دقیق نیازهای عملیاتی، کلید بهینهسازی عملکرد و افزایش طول عمر تجهیزات صنعتی است و به مدیران و مهندسان کمک میکند تا تصمیمات آگاهانهای برای سیستمهای خود اتخاذ نمایند.
