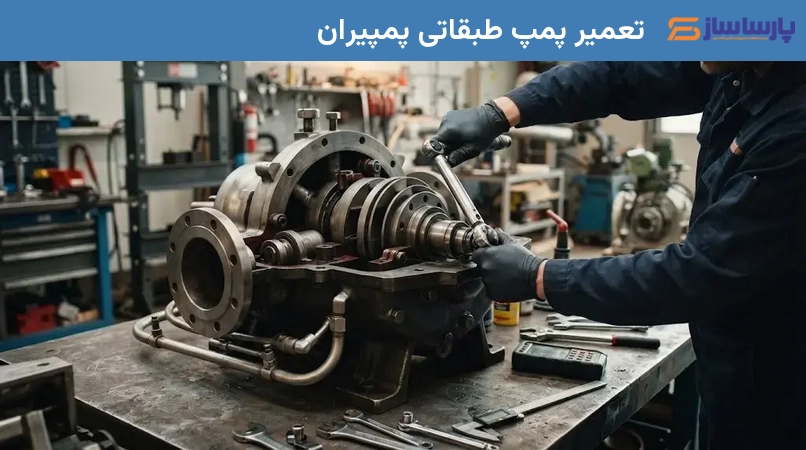

پمپ‌های طبقاتی پمپیران، به دلیل کارایی بالا در تامین فشار مورد نیاز برای مصارف صنعتی، کشاورزی و ساختمانی، اهمیت ویژه‌ای دارند. درک صحیح از نحوه تعمیر پمپ طبقاتی پمپیران، عیب‌یابیدقیق و نگهداریاصولی، کلید تضمین عملکرد بهینه و افزایش طول عمر آن‌ها محسوب می‌شود. این راهنمای جامع به شما کمک می‌کند تا با اصول اساسی کارکرد، نشانه‌های رایج خرابی، مراحل مونتاژو نکات کلیدی نگهداری این پمپ‌ها آشنایی کامل پیدا کنید.

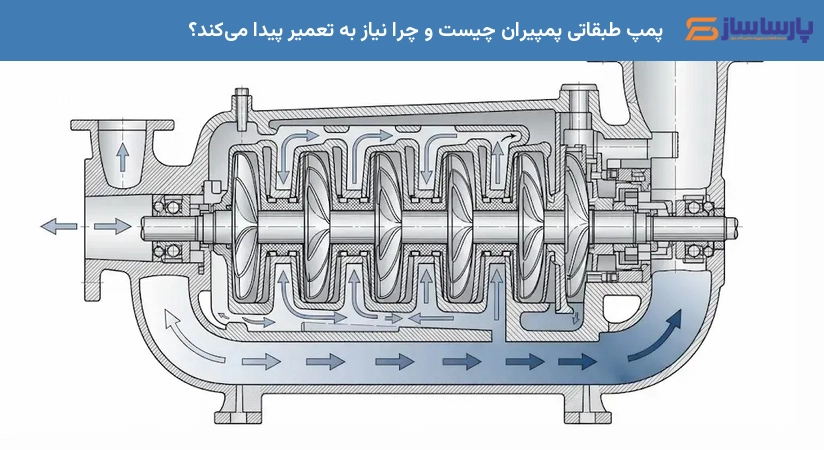

پمپ طبقاتی پمپیران چیست و چرا نیاز به تعمیر پیدا می‌کند؟
پمپ طبقاتی (Multistage Pump) نوعی پمپ سانتریفیوژ است که با بهره‌گیری از چندین پروانه (Impeller) متوالی روی یک شفت، فشار سیال را به تدریج افزایش می‌دهد. این پمپ‌ها در مدل‌های افقی (مانند سری WKL) و عمودی (مانند سری PCR) توسط شرکت پمپیران تولید می‌شوند. پمپیران که فعالیت خود را در سال 1354 (1975) با لیسانس KSB آلمان آغاز کرد، بزرگترین تولیدکننده داخلی پمپ با 18 ماه گارانتی محسوب می‌شود و در کاربردهایی نظیر آبرسانی ساختمان‌های بلند، سیستم‌های تغذیه دیگ بخار، تصفیه آب (RO) و آبیاری تحت فشار مورد استفاده قرار می‌گیرد.
دلایل متعددی می‌توانند منجر به خرابی و نیاز به تعمیر این پمپ‌ها گردند: کارکرد خشک (بدون آب) که به سیل مکانیکی و پروانه‌ها آسیب می‌رساند؛ عدم تراز بودن اجزا و کوپلینگ که موجب لرزش و خرابی بلبرینگ‌ها می‌شود؛ وجود ناخالصی‌ها در آب که سایش پروانه‌ها و دیفیوزرها را تسریع می‌بخشد؛ استفاده از پمپ نامناسب برای سیال؛ شوک‌های حرارتی و الکتریکی؛ و بارگذاری مداوم. شناخت این دلایل، گام نخست در پیشگیری و تعمیر موثر محسوب می‌شود.
نشانه‌ها و عیب‌یابی اولیه پمپ طبقاتی پمپیران
تشخیص زودهنگام مشکلات می‌تواند از بروز آسیب‌های جدی‌تر جلوگیری کند. در ادامه به رایج‌ترین نشانه‌های خرابی و نحوه عیب‌یابی اولیه آن‌ها خواهیم پرداخت:
- صداهای غیرعادی و لرزش پمپ:ابتدا تراز بودن پمپ و کوپلینگ را بررسی کنید. گرفتگی ورودی/خروجی، خرابی بلبرینگ‌ها یا مشکل در جایگذاری پروانه‌ها و دیفیوزرها نیز می‌تواند عامل این مشکل محسوب شود. صدایی شبیه برخورد سنگریزه ممکن است نشانه کاویتاسیون (ورود هوا) باشد.
- کاهش آبدهی یا عدم کارکرد پمپ:کاهش فشار یا دبی آب خروجی، یا روشن نشدن پمپ، می‌تواند ناشی از شکستگی یا سایش پروانه‌ها و دیفیوزرها، مشکل در سیم‌پیچی الکتروموتور، مسدود بودن مسیرهای ورودی/خروجی، یا قطع جریان برق باشد. گیرپاژ شفت پمپ نیز مانع از کارکرد آن می‌شود.
- داغ شدن بیش از حد و آمپر کشیدن پمپ:گرم شدن بیش از حد الکتروموتور یا بدنه پمپ، همراه با افزایش آمپر مصرفی، معمولاً به دلیل خرابی بلبرینگ‌ها، مشکل در سیل مکانیکی، سایش پروانه‌ها و دیفیوزرها، یا مسدود بودن مسیر سیال اتفاق می‌افتد. بررسی روانکاری شفت نیز در این موارد حائز اهمیت است.
برای عیب‌یابی اولیه، ابزارهای ساده‌ای مانند آچار، پیچ‌گوشتی و گیج فشار کاربردی خواهند بود.

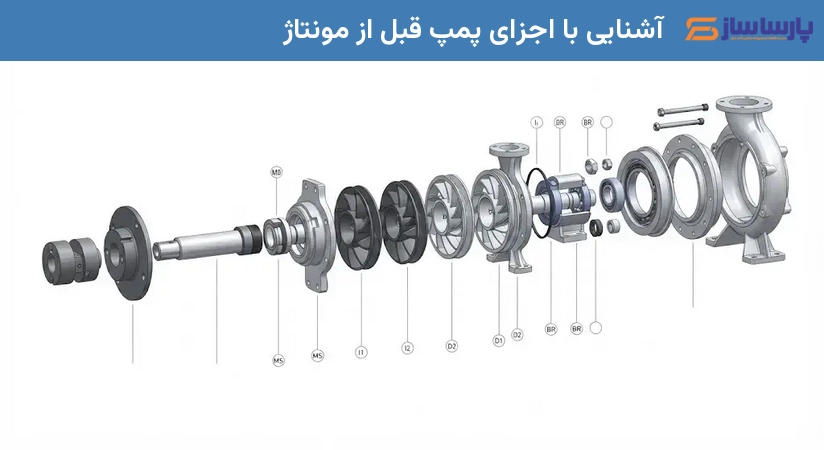

آشنایی با اجزای پمپ قبل از مونتاژ
قبل از شروع مونتاژ، با اجزای اصلی پمپ طبقاتی آشنا شوید و از سلامت آن‌ها اطمینان حاصل کنید. اجزای کلیدی شامل الکتروموتور، شفت، پروانه‌ها، دیفیوزرها، سیل مکانیکی، بلبرینگ‌ها و هوزینگ (پوسته) به شرح زیر می‌باشند:
- پروانه (Impeller):با چرخش، به سیال انرژی جنبشی می‌بخشد. پروانه‌های فرسوده دارای لبه‌های شکسته یا سایش سطحی هستند.
- دیفیوزر (Diffuser):انرژی جنبشی سیال را به انرژی فشاری تبدیل می‌کند. آسیب به دیفیوزرها فشار را کاهش خواهد داد.
- سیل مکانیکی (Mechanical Seal):شفت را آب‌بندی کرده و از نشتی سیال جلوگیری می‌کند. علائم نشتی یا ترک‌خوردگی نشان‌دهنده خرابی آن می‌باشد.
- بلبرینگ‌ها (Bearings):شفت را پشتیبانی کرده و اصطکاک را به حداقل می‌رسانند. باید روان و بدون صدا باشند.
- شفت (Shaft):محور اصلی پمپ محسوب می‌شود. هرگونه خمیدگی یا خوردگی موجب لرزش خواهد شد.
- هوزینگ (Casing):پوسته خارجی پمپ می‌باشد. باید از نظر دفرمگی یا سایش (که نباید بیشتر از ۰.۶۷ میلی‌متر باشد) بررسی شود.
اطمینان از تمیزی سطوح واشرها و نشیمنگاه‌ها برای آب‌بندی صحیح ضروری است. قبل از هر اقدام، پمپ را از مدار فشار خارج کرده و سیال را تخلیه نمایید. برای جابجایی قطعات سنگین، از تجهیزات بالابر مناسب بهره بگیرید.
مراحل صحیح مونتاژ پمپ طبقاتی
مونتاژ صحیح پمپ طبقاتی نیازمند دقت فراوانی است. عدم رعایت ترتیب و تراز بودن اجزا می‌تواند منجر به لقی شفت، اعمال فشار بر سیل مکانیکی، نشتی و حتی گیرپاژ کامل پمپ گردد. مراحل کلی مونتاژ به شرح زیر است:
- آماده‌سازی شفت و بلبرینگ‌ها:شفت را در جای خود قرار داده و بلبرینگ‌ها را با گریس مناسب روانکاری و نصب نمایید.
- نصب سیل مکانیکی:سیل مکانیکی را با دقت و طبق دستورالعمل سازنده نصب نمایید. سطوح آب‌بندی باید تمیز باشند.
- ترتیب قرارگیری پروانه‌ها و دیفیوزرها:پروانه‌ها و دیفیوزرها باید به ترتیب صحیح و با دقت روی شفت سوار شوند. هر طبقه توسط اورینگ یا واشر آب‌بندی می‌گردد. اطمینان حاصل نمایید که پروانه‌ها آزادانه حرکت می‌کنند.
- بستن هوزینگ (پوسته):پس از قرارگیری تمامی طبقات، پوسته پمپ را با پیچ‌های مخصوص و با گشتاور مناسب ببندید. از تراز بودن کامل پوسته اطمینان حاصل نمایید.
- نصب الکتروموتور و کوپلینگ:الکتروموتور را به پمپ متصل کرده و کوپلینگ را با دقت تراز نمایید. عدم تراز بودن کوپلینگ یکی از دلایل اصلی لرزش و خرابی بلبرینگ‌ها محسوب می‌شود.
تست و راه‌اندازی پس از مونتاژ
پس از اتمام مونتاژ، انجام تست‌های اولیه برای اطمینان از عملکرد صحیح پمپ ضروری می‌باشد:
- هواگیری و بررسی نشتی:قبل از روشن کردن پمپ، حتماً عملیات هواگیری را انجام دهید تا از کارکرد خشک پمپ جلوگیری به عمل آید. سپس پمپ را روشن کرده و مسیرهای اتصال و سیل مکانیکی را از نظر هرگونه نشتی بررسی نمایید.
- پایش عملکرد اولیه:در حین کارکرد اولیه، به صداهای پمپ، لرزش، دمای الکتروموتور و فشار آب خروجی توجه نمایید. این موارد باید در محدوده طبیعی باشند. نصب فشارسنج در مسیر خروجی توصیه می‌گردد.
نگهداری پیشگیرانه و افزایش طول عمر پمپ طبقاتی پمپیران
برای افزایش طول عمر و کارایی پمپ طبقاتی پمپیران، رعایت نکات نگهداری پیشگیرانه ضروری می‌باشد:
- بازرسی دوره‌ای:هر سه ماه یک بار سیل مکانیکی را بازرسی نمایید.
- روانکاری:یاتاقان‌ها را طبق دستورالعمل سازنده گریس‌کاری یا روغن‌کاری نمایید.
- جلوگیری از کارکرد خشک:از کارکرد خشک پمپ به شدت خودداری نمایید و از سنسورهای جریان بهره بگیرید.
- فیلتراسیون:ورودی پمپ را با فیلتراسیون مناسب از ورود ذرات معلق محافظت نمایید.
- پایش مستمر:هرگونه صدا یا لرزش غیرعادی، افزایش دما یا کاهش فشار خروجی را جدی تلقی نمایید.
- نکات نصب:محل نصب پمپ باید تراز و عاری از لرزش باشد. استفاده از لرزه‌گیرها و شیرهای یک‌طرفه توصیه می‌گردد.
- توقف طولانی‌مدت:پمپ را کاملاً تمیز و خشک کرده و فلنج‌ها را با درپوش کور نمایید.
در صورت بروز مشکلات پیچیده یا عدم تخصص، از کمک متخصصین مجرب بهره بگیرید.
هزینه تعمیر پمپ طبقاتی پمپیران
هزینه تعمیر پمپ طبقاتی پمپیران به عوامل مختلفی از جمله نوع
