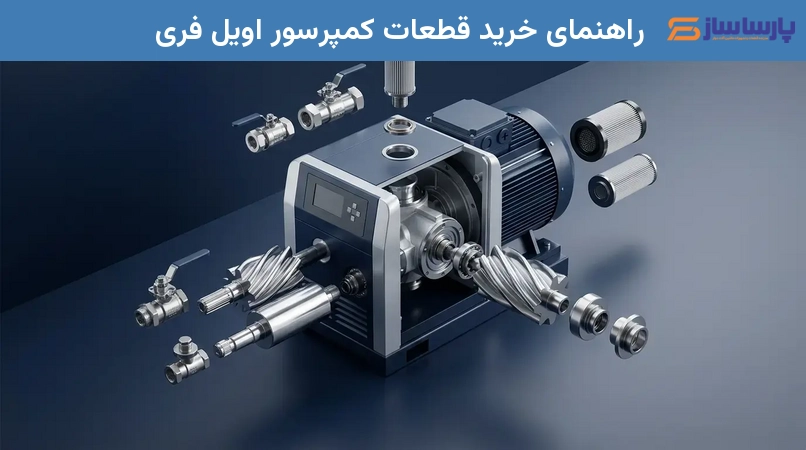

راهنمای خرید قطعات کمپرسور اویل فری

آیا می‌دانید که کوچک‌ترین میزان آلودگی روغن در سیستم‌های هوای فشرده می‌تواند منجر به توقف کامل خط تولید در صنایع دارویی یا فساد محصولات در صنایع غذایی شود؟ در محیط‌هایی که خلوص هوا یک ضرورت حیاتی است، استفاده از کمپرسورهای اویل فری (Oil-free) و تامین قطعات یدکی باکیفیت، کلید حفظ استانداردهای تولید و افزایش طول عمر ماشین‌آلات است. در این مقاله، شما را با تمامی اجزای حیاتی این سیستم‌ها آشنا می‌کنیم و معیارهای دقیقی را برای خرید قطعاتی ارائه می‌دهیم که تضمین‌کننده خلوص هوا طبق استانداردهای جهانی باشند. مجموعه پارسا ساز با ارائه راهکارهای تخصصی، در کنار شماست تا هزینه‌های نگهداری را بهینه کرده و بهره‌وری سیستم خود را به حداکثر برسانید.

کمپرسور اویل فری چیست و چرا قطعات آن متفاوت است؟

کمپرسورهای اویل فری دستگاه‌هایی هستند که در محفظه فشرده‌سازی آن‌ها هیچ‌گونه روغن یا روان‌کننده‌ای وارد نمی‌شود. این ویژگی باعث می‌شود هوای خروجی کاملاً پاک و عاری از هرگونه ذرات روغنی باشد؛ موضوعی که برای صنایع حساس نظیر پزشکی، آزمایشگاهی و صنایع غذایی حیاتی است. با این حال، حذف روغن یک چالش بزرگ مکانیکی ایجاد می‌کند: اصطکاک شدید بین قطعات متحرک.

به دلیل نبود لایه محافظ روغنی، قطعات این کمپرسورها باید با تلورانس‌های بسیار دقیق و از متریال‌های پیشرفته‌ای ساخته شوند. در این سیستم‌ها، به جای تکیه بر روغن برای کاهش سایش، از پوشش‌های ضدسایش، آلیاژهای مقاوم در برابر حرارت و طراحی‌های مهندسی‌شده برای مدیریت فاصله بین روتورها استفاده می‌شود. به همین دلیل است که قطعات یدکی این دستگاه‌ها نسبت به مدل‌های روغن‌زنی شده، قیمت بالاتر و ساختار پیچیده‌تری دارند و جایگزینی آن‌ها با قطعات غیراستاندارد می‌تواند منجر به تخریب سریع محفظه فشرده‌سازی شود.

بررسی جامع قطعات یدکی و مصرفی کمپرسور اویل فری

برای نگهداری بهینه از یک کمپرسور بدون روغن، شناخت دقیق هر قطعه و نقش آن در سیستم ضروری است. در ادامه به بررسی دسته‌بندی‌های اصلی قطعات می‌پردازیم تا بتوانید در هنگام خرید، بر اساس اولویت‌های فنی تصمیم‌گیری کنید.

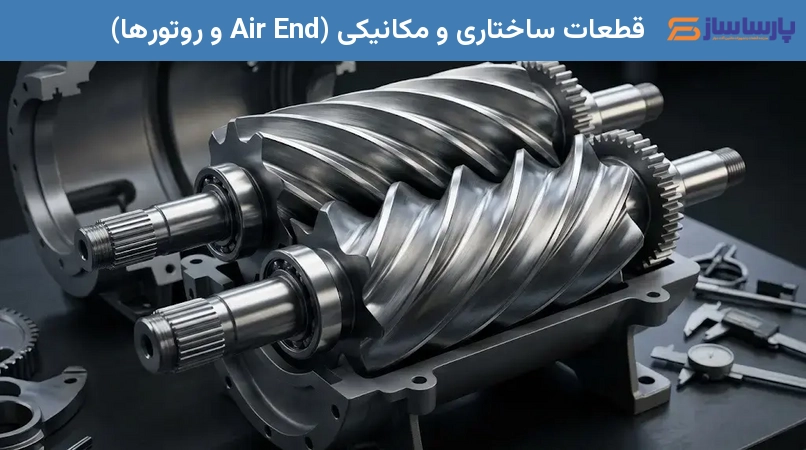

قطعات ساختاری و مکانیکی (Air End و روتورها)

قلب تپنده کمپرسور، بخش Air End است که روتورهای نر و ماده در آن قرار دارند. در مدل‌های اویل فری، روتورها باید از آلیاژهای خاصی ساخته شوند که در برابر سایش خشک مقاوم باشند. پوشش‌های ضدسایش (Anti-wear coatings) روی روتورها نقش حیاتی در جلوگیری از تماس مستقیم فلز با فلز ایفا می‌کنند. همچنین، چرخ‌دنده‌های زمان‌بندی (Timing Gears) باید با دقت میکرونی تولید شوند تا هماهنگی روتورها به‌طور کامل حفظ شود. استفاده از برندهای معتبر مانند یاتاقان‌های Nachi در این بخش، لرزش‌ها را کاهش داده و عمر مفید دستگاه را در شرایط فشار بالا افزایش می‌دهد.

قطعات کنترلی، الکتریکی و سنسورها

مدیریت یک سیستم اویل فری به دلیل حساسیت حرارتی بالا، پیچیده‌تر از سیستم‌های معمولی است. کنترلرهای الکترونیکی پیشرفته وظیفه پایش لحظه‌ای وضعیت دستگاه را بر عهده دارند. از دیگر قطعات حیاتی، اینورترهای VSD (Variable Speed Drive) هستند که با تنظیم سرعت موتور بر اساس میزان نیاز به هوا، از فشار اضافی بر قطعات مکانیکی جلوگیری کرده و مصرف انرژی را بهینه می‌کنند. سنسورهای فشار و دما نیز در نقاط استراتژیک سیستم نصب شده‌اند تا در صورت بروز هرگونه ناهماهنگی یا افزایش دمای غیرمجاز، سیستم را برای جلوگیری از آسیب به روتورها متوقف کنند.

لوازم جانبی و تجهیزات ایمنی

ایمنی در سیستم‌های بدون روغن به دلیل فشار و دمای عملیاتی زیاد، اهمیت دوچندان دارد. سوپاپ اطمینان (Safety Valve) وظیفه تخلیه فشار اضافی برای جلوگیری از انفجار یا تخریب لوله‌ها را بر عهده دارد. همچنین، گیج‌های فشار برای نظارت بصری و شیرهای یک‌طرفه (Check Valves) برای جلوگیری از بازگشت هوا به سمت کمپرسور استفاده می‌شوند. سیستم‌های تخلیه اتوماتیک (Auto-drain) نیز برای حذف رطوبت جمع شده در مخزن و لوله‌ها ضروری هستند تا از ورود آب به مراحل بعدی تولید جلوگیری شود.

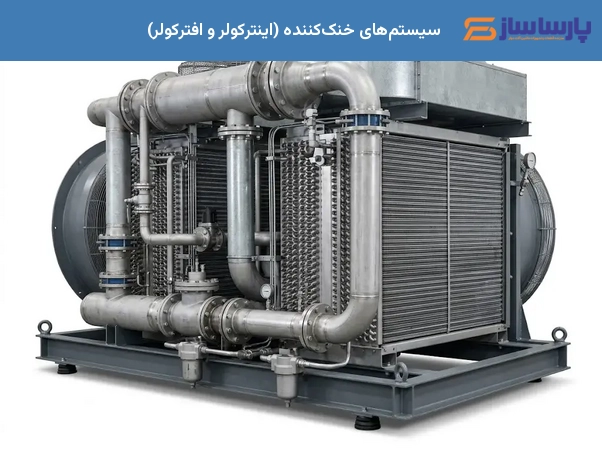

سیستم‌های خنک‌کننده (اینترکولر و افترکولر)

در کمپرسورهای روغن‌زنی شده، روغن بخشی از نقش خنک‌کنندگی را ایفا می‌کند، اما در مدل‌های اویل فری، تمام بار خنک‌کاری بر عهده مبدل‌های حرارتی است. اینترکولرها بین مراحل فشرده‌سازی قرار می‌گیرند تا دمای هوای گرم شده را کاهش داده و راندمان مرحله بعد را افزایش دهند. افترکولرها نیز در انتهای مسیر قرار دارند تا هوای خروجی را پیش از ورود به خشک‌کن یا مخزن خنک کنند. هرگونه گرفتگی یا نقص در این مبدل‌ها منجر به افزایش دمای روتورها و در نهایت کاهش شدید طول عمر قطعات مکانیکی می‌شود.

آشنایی با سیستم لوله‌کشی و انتقال هوا

بسیاری از خرابی‌های سیستم‌های هوای فشرده نه در خود دستگاه، بلکه در مسیر انتقال هوا رخ می‌دهد. در سیستم‌های اویل فری، کیفیت لوله‌کشی مستقیماً بر خلوص هوا اثر می‌گذارد و هرگونه نقص در این مسیر می‌تواند دستاوردهای دستگاه را خنثی کند.

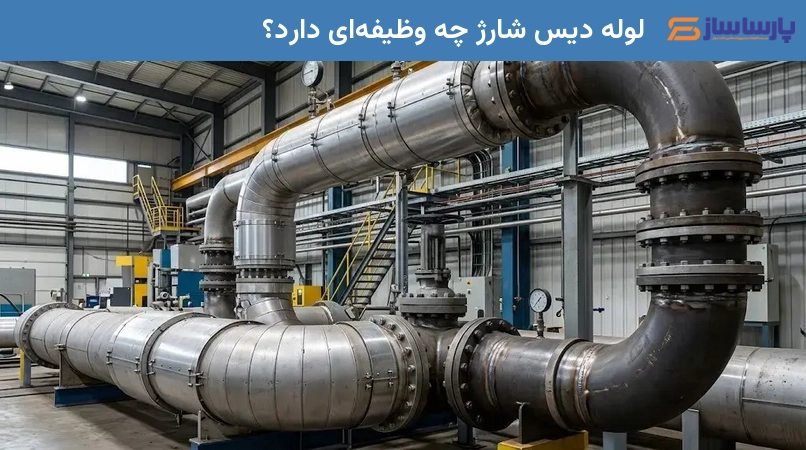

لوله دیس شارژ چه وظیفه‌ای دارد؟

لوله دیس شارژ (Discharge Pipe) مسیری است که هوای فشرده شده با فشار و دمای بالا را از خروجی Air End به سمت مخزن ذخیره یا مراحل بعدی (مانند خشک‌کن و فیلترها) منتقل می‌کند. وظیفه اصلی این لوله تحمل فشار زیاد و مدیریت دمای بالای هوای خروجی است تا فشار به‌طور یکنواخت توزیع شده و افت فشار به کمترین میزان ممکن برسد.

تفاوت لوله ساکشن و دیس شارژ

لوله ساکشن (Suction Pipe) وظیفه مکش هوای محیط و انتقال آن به ورودی کمپرسور را بر عهده دارد؛ بنابراین فشار در این لوله پایین (تقریباً برابر با فشار محیط) و دمای آن معمولی است. در مقابل، لوله دیس شارژ با فشار و دمای بسیار بالایی مواجه است. به همین دلیل، متریال مورد استفاده در لوله دیس شارژ باید مقاومت حرارتی و مکانیکی بسیار بیشتری داشته باشد تا در برابر انبساط حرارتی و فشار داخلی دچار ترک یا تغییر شکل نشود.

علائم خرابی و نکات بازرسی لوله دیس شارژ

برخی از علائم خرابی لوله دیس شارژ شامل شنیدن صدای هیس (نشتی هوا)، تغییر رنگ لوله به دلیل گرمای بیش از حد و لرزش‌های شدید در هنگام کار است. برای بازرسی، باید اتصالات و جوش‌ها به‌طور منظم بررسی شوند. هرگونه نشتی در این بخش نه تنها باعث افت فشار می‌شود، بلکه می‌تواند منجر به ورود آلاینده‌های محیطی به سیستم‌های حساس گردد. همچنین، بررسی وضعیت عایق‌های حرارتی روی لوله دیس شارژ برای جلوگیری از سوختگی‌های احتمالی و اتلاف انرژی ضروری است.

راهنمای کاربردی برای خرید و جایگزینی قطعات

خرید قطعات برای سیستم‌های بدون روغن نیازمند دقت بالایی است، زیرا کوچک‌ترین خطا در انتخاب قطعه می‌تواند منجر به توقف طولانی‌مدت خط تولید شود. برای درک بهتر تفاوت‌های هزینه‌ای و فنی، مقایسه زیر را بررسی کنید.

زمان‌بندی تعویض قطعات و سرویس‌های دوره‌ای

برای جلوگیری از خرابی‌های ناگهانی و حفظ حداکثری راندمان دستگاه، رعایت جدول زمانی سرویس‌ها الزامی است:

• فیلترها و واشرها: هر ۶ تا ۱۲ ماه یکبار (بسته به شرایط محیط کاری).
• تسمه‌ها و تسمه‌پول‌ها: هر ۱ تا ۳ سال یکبار بررسی و تعویض.
• رینگ‌ها و سوپاپ‌های داخلی: هر ۱ تا ۲ سال یکبار جهت اطمینان از آب‌بندی کامل.
• بررسی روغن سیستم‌های روان‌کاری بیرونی (در مدل‌هایی که روتورها مجزا هستند): مطابق با دفترچه راهنمای سازنده.

نکات کلیدی در انتخاب قطعات اورجینال و استاندارد

استفاده از قطعات غیراستاندارد در کمپرسورهای اویل فری بسیار مخاطره‌آمیز است. برای شناسایی قطعات اورجینال، ابتدا شماره فنی (Part Number) دقیق قطعه را با کاتالوگ سازنده (مانند سری ZR و ZT برند Atlas Copco) تطبیق دهید و حتماً گواهینامه‌های کیفیت و اصالت کالا را مطالبه کنید. به یاد داشته باشید که استفاده از قطعات تقلبی در بخش روتورها یا فیلترها، باعث کاهش درجه خلوص هوا شده و استاندارد ISO 8573-1 (که معیار سنجش خلوص هوای فشرده است) را از بین می‌برد. این موضوع در صنایع دارویی می‌تواند منجر به رد شدن کل سری تولیدات شود.

سوالات متداول در مورد قطعات کمپرسور بدون روغن

آیا کمپرسورهای اویل فری واقعاً هیچ روغنی ندارند؟ پاسخ این است که در محفظه فشرده‌سازی (جایی که هوا فشرده می‌شود) هیچ روغنی وجود ندارد، اما برای روان‌کاری یاتاقان‌ها و چرخ‌دنده‌های بیرونی، از سیستم‌های روان‌کاری مجزا استفاده می‌شود تا قطعات مکانیکی آسیب نبینند.

آیا برای خروجی کاملاً پاک، فقط داشتن کمپرسور اویل فری کافی است؟ خیر؛ برای رسیدن به بالاترین سطح خلوص، حتماً باید از خشک‌کن‌های یخ‌زدا یا ادزورپشن و فیلترهای میکرونی در مسیر خروجی استفاده کنید تا رطوبت و ذرات احتمالی موجود در لوله‌کشی حذف شوند.

در نهایت، مدیریت هزینه‌های اولیه خرید قطعات اویل فری ممکن است دشوار به نظر برسد، اما سرمایه‌گذاری بر روی قطعات اورجینال و سرویس‌های منظم، در بلندمدت از هزینه‌های هنگفت تعمیرات اساسی و توقف ناخواسته تولید جلوگیری می‌کند. اگر به دنبال راهکارهای تخصصی برای تعمیرات، مهندسی معکوس قطعات یا تامین یدکی‌های استاندارد هستید، مشاوران فنی پارسا ساز آماده‌اند تا با تحلیل دقیق نیازهای صنعتی شما، بهینه‌ترین جایگزین‌ها را پیشنهاد دهند.
