ولو پلیت چیست و چه زمانی باید تعویض شود؟

یک خطای کوچک در مدیریت جریان سیالات صنعتی می‌تواند خسارات میلیاردی یا توقف کامل خط تولید را در پی داشته باشد. در دنیای لوله‌کشی صنعتی، جلوگیری از بازگشت سیال (Backflow) یکی از حیاتی‌ترین الزامات است و در این میان، ولو پلیت یا شیرهای یک‌طرفه پلیتی به‌عنوان نگهبانان جریان شناخته می‌شوند. در این مقاله، شما را با ساختار دقیق ولو پلیت، تفاوت‌های فنی آن با سایر شیرها و از همه مهم‌تر، نشانه‌های هشداردهنده‌ای که زمان تعویض این قطعه را اعلام می‌کنند آشنا می‌کنیم تا بتوانید امنیت و پایداری سیستم خود را تضمین کنید.

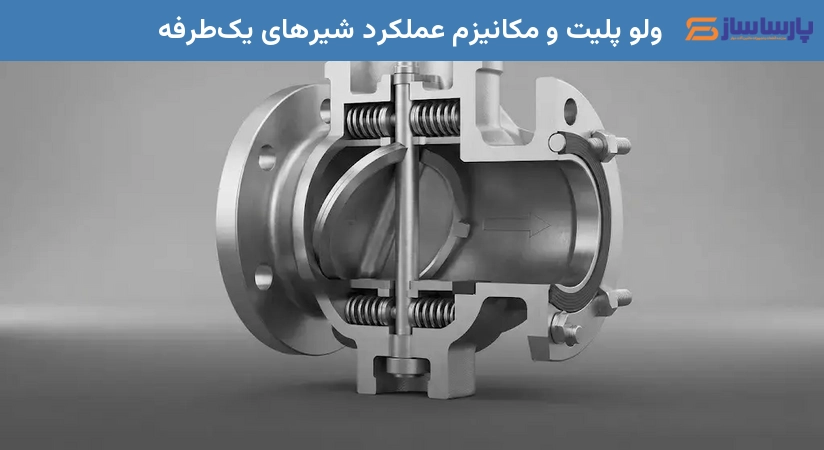

ولو پلیت و مکانیزم عملکرد شیرهای یک‌طرفه

ولو پلیت، به‌ویژه در مدل دابل پلیت (Dual Plate)، نوعی شیر یک‌طرفه است که اجازه می‌دهد سیال تنها در یک جهت حرکت کند و در صورت تغییر جهت جریان، بلافاصله مسیر را مسدود نماید. برخلاف شیرهای توپی یا کشویی که توسط اپراتور کنترل می‌شوند، ولو پلیت به‌صورت خودکار و بر اساس اختلاف فشار عمل می‌کند.

مکانیزم عملکرد این ولو بر پایه فشار دینامیکی سیال است. هنگامی که فشار سیال در ورودی بیشتر از فشار خروجی باشد، صفحات (پلیت‌ها) باز شده و مسیر جریان تسهیل می‌شود. اما به محض اینکه جریان متوقف شود یا فشار معکوس ایجاد گردد، فنرهای داخلی صفحات را به سمت نشیمنگاه فشار داده و مسیر را می‌بندند. این طراحی هوشمندانه باعث کاهش شدید پدیده ضربه قوچ (Water Hammer) می‌شود، زیرا سرعت بسته شدن صفحات بسیار بالا و کنترل‌شده است. همچنین، به دلیل حذف بخش‌های حجیم، این ولوها طراحی بسیار فشرده‌تری نسبت به چک ولوهای مدل Swing دارند و فضای کمتری را در خط لوله اشغال می‌کنند.

اجزای تشکیل‌دهنده و ساختار داخلی ولو پلیت

برای درک بهتر زمان تعویض، ابتدا باید با اجزای تشکیل‌دهنده این قطعه آشنا شوید. هر ولو پلیت از بخش‌های کلیدی زیر تشکیل شده است:

• بدنه (Body): محفظه اصلی که فشار سیال را تحمل می‌کند. بسته به نوع اتصال (وافری یا فلنجی)، بدنه باید مقاومت بالایی در برابر خوردگی و فشار داشته باشد.
• دیسک یا پلیت (Disk/Plate): بخش متحرک ولو که از دو صفحه نیم‌دایره‌ای تشکیل شده است و وظیفه باز و بسته کردن مسیر جریان را بر عهده دارد.
• نشیمنگاه (Seat): حساس‌ترین بخش ولو که پلیت‌ها روی آن قرار می‌گیرند تا آب‌بندی صورت گیرد؛ بیشترین میزان سایش معمولاً در این ناحیه رخ می‌دهد.
• فنر (Spring): قطعه‌ای که وظیفه بازگرداندن سریع پلیت‌ها را بر عهده دارد تا از بازگشت سیال در کوتاه‌ترین زمان ممکن جلوگیری کند.
• درپوش و تریم (Bonnet and Trim): قطعات محافظ خارجی و اجزای داخلی که در تماس مستقیم با سیال هستند و نقش تثبیت‌کننده پلیت‌ها را ایفا می‌کنند.

انواع رایج ولوهای پلیت و چک ولوها

بسته به نیاز صنعتی و نوع سیال، مدل‌های مختلفی از این شیرها تولید می‌شود. چک ولو دابل پلیت (Dual Plate) به دلیل بهره‌وری بالا در خطوط با دبی زیاد، به‌عنوان استاندارد طلایی شناخته می‌شود. در مقابل، شیرهای یک‌طرفه ویفری (Wafer) برای محیط‌هایی که با محدودیت فضا مواجه هستند، ایده‌آل‌اند زیرا بین دو فلنج قرار گرفته و ضخامت بسیار کمی دارند.

برای درک بهتر تفاوت‌های مهندسی میان انواع ولوها، جدول مقایسه‌ای زیر را بررسی کنید:

در برخی کاربردها، ولوهای پیستونی یا فنری جایگزین مدل‌های پلیتی می‌شوند. تفاوت اصلی در سرعت بسته شدن و میزان افت فشار است. در حالی که ولوهای پلیتی افت فشار کمتری دارند و برای جریان‌های حجیم مناسب‌ترند، مدل‌های پیستونی در برابر ذرات معلق مقاومت بیشتری نشان می‌دهند اما ممکن است باعث افت فشار بیشتری در سیستم شوند.

بررسی قطعات جانبی در ولوهای پیستونی

رایدر رینگ چیست؟

در ولوهای مدل پیستونی، رایدر رینگ (Rider Ring) یک حلقه پشتیبان است که وظیفه هدایت پیستون در مسیر درست خود را بر عهده دارد. این قطعه از تماس مستقیم و سایش شدید بدنه پیستون با دیواره داخلی ولو جلوگیری کرده و تضمین می‌کند که پیستون همواره در مرکز قرار داشته باشد.

تفاوت رایدر رینگ با رینگ پیستون

در محیط‌های عملیاتی، گاهی میان این دو قطعه خلط مبحث می‌شود. رینگ پیستون وظیفه اصلی آب‌بندی (Sealing) را بر عهده دارد تا از نشتی سیال جلوگیری کند، در حالی که رایدر رینگ یک قطعه مکانیکی برای تکیه‌گاه و هدایت (Guiding) است. به عبارت ساده‌تر، رینگ پیستون برای جلوگیری از نشت و رایدر رینگ برای جلوگیری از لنگر انداختن یا سایش نامنظم پیستون به کار می‌رود.

زمان تعویض رایدر رینگ

زمانی که لرزش‌های غیرعادی در پیستون مشاهده شود یا در هنگام باز و بسته شدن، صدای اصطکاک فلز با فلز به گوش برسد، رایدر رینگ دچار سایش شده است. همچنین اگر در بازرسی‌های دوره‌ای، فاصله (Clearance) بین رایدر رینگ و بدنه بیش از حد استاندارد باشد، تعویض آن برای جلوگیری از آسیب به بدنه اصلی ولو ضروری است.

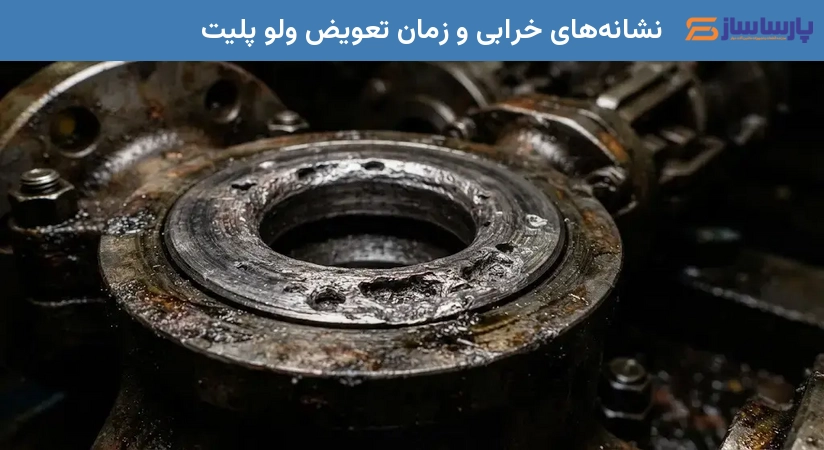

نشانه‌های خرابی و زمان تعویض ولو پلیت

تشخیص به‌موقع خرابی ولو پلیت می‌تواند از توقفات ناگهانی تولید جلوگیری کند. مهم‌ترین نشانه خرابی، سایش نشیمنگاه است که منجر به نشتی داخلی (Internal Leakage) می‌شود. زمانی که متوجه شوید سیال با وجود بسته شدن ولو، همچنان به عقب بازمی‌گردد، یعنی نشیمنگاه توانایی آب‌بندی را از دست داده است.

علاوه بر نشتی، پایش دقیق صداها و ارتعاشات خط لوله، ابزاری حیاتی برای تشخیص زودهنگام خرابی‌هاست. ایجاد صداهای ضربه‌ای یا لرزش‌های شدید در لوله هنگام تغییر وضعیت جریان، نشانه ضعف در فنرها یا کج شدن پلیت‌هاست. این وضعیت مستقیماً با پدیده ضربه قوچ در ارتباط است؛ اگر ولو به دلیل خرابی، دیر بسته شود، موج فشار شدیدی به لوله‌ها وارد شده و می‌تواند منجر به ترک خوردن اتصالات گردد.

برای تصمیم‌گیری در مورد تعویض، از این چک‌لیست گام‌به‌گام استفاده کنید:

1. بررسی نشتی داخلی: اگر سیال در حالت بسته به عقب بازمی‌گردد، نشیمنگاه باید بررسی شود.
2. ارزیابی صداها: در صورت شنیده شدن صدای ضربه (Clunking)، فنرها و تراز پلیت‌ها چک شوند.
3. بررسی لرزش لوله‌ها: لرزش شدید هنگام بسته شدن، نشانه تأخیر در بسته شدن پلیت‌هاست.
4. تعیین سطح آسیب: اگر تنها تریم یا واشرها آسیب دیده‌اند، تعمیر قطعات داخلی کفایت می‌کند.
5. تصمیم نهایی: در صورت وجود خوردگی عمیق در بدنه یا حفره‌های سایش (Pitting) در نشیمنگاه، تعویض کامل واحد ولو الزامی است.

راهنمای انتخاب ولو پلیت بر اساس نوع سیال

انتخاب متریال اشتباه می‌تواند عمر ولو را از چندین سال به چند ماه کاهش دهد. برای سیستم‌های انتقال آب شهری، استفاده از برنز یا چدن داکتیل به دلیل هزینه مناسب و مقاومت کافی توصیه می‌شود. اما در محیط‌های شیمیایی یا خطوط انتقال بخار، استفاده از استیل ضدزنگ (Stainless Steel) برای جلوگیری از خوردگی و تحمل دمای بالا الزامی است.

جدول زیر راهنمای سریع انتخاب مدل ولو بر اساس نوع سیال جاری در خط لوله است:

همچنین باید به ویسکوزیته و وجود ذرات در سیال توجه کرد. در تمامی مراحل انتخاب، رعایت استانداردهای بین‌المللی برای تضمین کیفیت ضروری است. استانداردهای رایج در طراحی ولوها به شرح زیر است:

پرسش‌های متداول درباره ولو پلیت

تفاوت بین ولوهای فنری و سوینگ چیست؟

ولوهای سوینگ (Swing) بر اساس گرانش زمین عمل می‌کنند و معمولاً فقط در حالت افقی نصب می‌شوند، اما ولوهای فنری به دلیل بهره‌مندی از فنر، در هر دو حالت افقی و عمودی عمل کرده و سرعت بسته شدن آن‌ها بسیار بیشتر است.

آیا تمام ولوهای پلیتی برای نصب عمودی مناسب هستند؟

خیر؛ تنها مدل‌هایی که دارای فنرهای بازگرداننده قوی هستند (مانند دابل پلیت) برای نصب عمودی مناسب‌اند تا بتوانند بر اثر نیروی گرانش، پلیت‌ها را در حالت بسته نگه دارند.

چگونه می‌توان دفعات تعویض ولو را کاهش داد؟

بهترین راه، نصب فیلترهای مناسب پیش از ولو برای جلوگیری از ورود ذرات سخت و همچنین اطمینان از عدم ایجاد فشار بیش از حد مجاز در خط لوله است تا استهلاک نشیمنگاه به حداقل برسد.

در نهایت، انتخاب صحیح ولو پلیت و توجه به زمان تعویض آن، نه تنها هزینه‌های تعمیرات را کاهش می‌دهد، بلکه امنیت کارکنان و تجهیزات صنعتی را تضمین می‌کند. برای تأمین قطعات باکیفیت و دریافت مشاوره تخصصی در زمینه مهندسی شیرآلات صنعتی، تخصص و تجربه تیم پارسا ساز در کنار شماست تا بهترین انتخاب را برای سیستم‌های لوله‌کشی خود داشته باشید.
