در صنایع حساس و پیشرفته، حتی مقادیر اندک آلودگی نفتی در جریان گاز می‌تواند خسارات مالی کلانی به بار آورد، موجب توقف خط تولید شود یا حتی حوادثی جبران‌ناپذیر ایجاد کند. کمپرسور گاز بدون روغن (Oil-free gas compressor) به عنوان استاندارد طلایی در محیط‌هایی شناخته می‌شود که خلوص مطلق گاز یک ضرورت فنی است و نه یک انتخاب. در این مقاله، به بررسی جامع تکنولوژی‌های حذف روغن از چرخه تراکم، استانداردهای جهانی خلوص و کاربردهای حیاتی این سیستم‌ها در صنایع استراتژیک می‌پردازیم تا بتوانید بر اساس نیازهای عملیاتی خود، بهینه‌ترین انتخاب را داشته باشید.

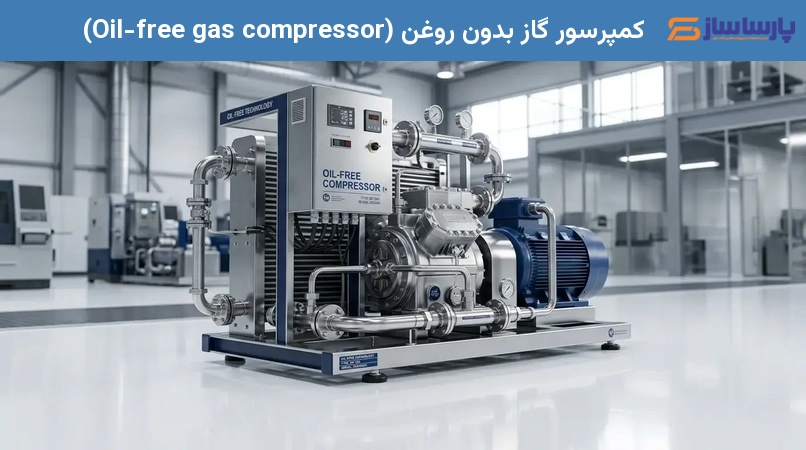

کمپرسور گاز بدون روغن چیست و چگونه کار می‌کند؟
کمپرسور گاز بدون روغن سیستمی است که در طراحی آن، هرگونه تماس فیزیکی میان روغن روان‌کننده و گاز در حال تراکم در محفظه فشار حذف شده است. در کمپرسورهای معمولی، روغن برای کاهش اصطکاک و آب‌بندی به کار می‌رود، اما در مدل‌های اویل‌فری (Oil-free)، این وظیفه بر عهده متریال‌های پیشرفته یا طراحی‌های مکانیکی خاص است تا از ورود هرگونه ذرات نفتی به جریان گاز جلوگیری شود.
برای درک سطح خلوص این دستگاه‌ها، استاندارد ISO 8573-1 ملاک قرار می‌گیرد. در این استاندارد، دو کلاس حیاتی تعریف شده است: کلاس ۰ (Class 0) به معنای خلوص ۱۰۰ درصدی است و در آن هیچ اثری از روغن مشاهده نمی‌شود (کمتر از ۰.۰۰۳ میلی‌گرم بر متر مکعب). کلاس ۱ (Class 1) نیز به سیستم‌هایی اطلاق می‌شود که مقدار بسیار ناچیزی روغن (کمتر از ۰.۰۱ میلی‌گرم بر متر مکعب) دارند؛ این سیستم‌ها در بسیاری از کاربردها بدون روغن تلقی می‌شوند، اما برای حساس‌ترین فرآیندها، تنها کلاس ۰ قابل قبول است.
فرآیند گام‌به‌گام تراکم گاز در سیستم‌های بدون روغن
برای دستیابی به خلوص مطلوب و فشار مورد نیاز، گاز باید طی یک چرخه مهندسی‌شده حرکت کند که هر مرحله از آن نقشی تعیین‌کننده در کیفیت نهایی دارد.
- مکش و فیلتراسیون اولیه:جذب گاز و حذف ذرات معلق محیطی.
- فشرده‌سازی مرحله اول:افزایش فشار گاز و تولید حرارت.
- خنک‌سازی میانی (Intercooling):کاهش دمای گاز برای افزایش راندمان مرحله بعد.
- فشرده‌سازی مرحله دوم:رسیدن به فشار کاری نهایی.
- خنک‌سازی نهایی (Aftercooling):کاهش دما به دمای محیط پیش از ذخیره‌سازی.
مرحله مکش و فیلتراسیون اولیه
چرخه با مکش گاز از محیط یا مخزن اولیه آغاز می‌شود. در این مرحله، گاز از فیلترهای دقیق عبور می‌کند تا هرگونه ذرات معلق، گرد و غبار یا ناخالصی‌های محیطی حذف شوند. این گام بسیار حیاتی است، زیرا در سیستم‌های بدون روغن، هرگونه ذره خارجی می‌تواند سایش قطعات داخلی را افزایش داده و به دلیل نبود لایه محافظتی روغن، منجر به آسیب سریع‌تر قطعات شود.
فشرده‌سازی مرحله اول و مدیریت حرارتی
گاز وارد محفظه تراکم اول می‌شود و در اینجا فشار گاز افزایش می‌یابد که طبق قوانین ترمودینامیک، منجر به افزایش شدید دما می‌گردد. در کمپرسورهای بدون روغن، مدیریت این حرارت بدون استفاده از روغن (که نقش خنک‌کننده را دارد) چالش‌برانگیزتر است؛ بنابراین، از سیستم‌های خنک‌کننده فعال یا متریال‌های مقاوم به حرارت برای جلوگیری از تخریب قطعات استفاده می‌شود.
نقش اینترکولر در افزایش راندمان و خلوص
پس از مرحله اول، گاز داغ از میان یک اینترکولر (خنک‌کننده میانی) عبور می‌کند. هدف از این مرحله، کاهش دمای گاز پیش از ورود به مرحله دوم است. کاهش دما باعث می‌شود حجم گاز کاهش یافته و راندمان تراکم در مرحله بعد افزایش یابد. همچنین، خنک کردن گاز در این مرحله از تخریب آب‌بندها و رینگ‌های تفلونی در مراحل بعدی جلوگیری می‌کند.
فشرده‌سازی مرحله دوم و خنک‌سازی نهایی (Aftercooler)
در مرحله نهایی، گاز مجدداً فشرده شده تا به فشار کاری مورد نظر برسد. در انتهای این مسیر، یک Aftercooler یا خنک‌کننده نهایی قرار دارد که دمای گاز را به دمای محیط نزدیک می‌کند. این گاز خالص و خنک سپس در مخازن ذخیره شده یا مستقیماً به خط تولید ارسال می‌شود تا بدون کوچک‌ترین آلودگی نفتی در فرآیندها به کار رود.
انواع تکنولوژی‌های کمپرسور بدون روغن
بسته به نیاز صنعت از نظر فشار و دبی، تکنولوژی‌های مختلفی برای حذف روغن به کار گرفته شده است که هر کدام ویژگی‌های فنی متمایزی دارند.
| معیار مقایسه | پیستونی (Reciprocating) | پیچ روتاری (Screw) | اسکرول (Scroll) |
|---|---|---|---|
| قابلیت فشار | بسیار بالا | متوسط | پایین تا متوسط |
| حجم جریان (دبی) | متوسط | بسیار بالا | پایین |
| سطح صدا | متوسط | متوسط | بسیار پایین |
| کاربرد اصلی | فشارهای تخصصی بالا | صنایع بزرگ مقیاس | آزمایشگاهی و دندان‌پزشکی |
کمپرسورهای پیستونی (Reciprocating) و استفاده از رینگ‌های تفلونی
در این مدل‌ها، برای جایگزینی روغن در بخش آب‌بندی، از رینگ‌های ساخته شده از تفلون (PTFE) یا متریال‌های مشابه استفاده می‌شود. این رینگ‌ها خاصیت لغزندگی بالایی دارند و می‌توانند بدون نیاز به روان‌کاری خارجی، فشار را در سیلندر حفظ کنند. این تکنولوژی برای دستیابی به فشارهای بسیار بالا در حجم‌های متوسط ایده‌ال است.
کمپرسورهای پیچ روتاری (Screw) و سیستم‌های بدون برخورد
کمپرسورهای پیچ بدون روغن از طراحی خاصی بهره می‌برند که در آن دو پیچ روتور بدون تماس فیزیکی با یکدیگر می‌چرخند. برای جلوگیری از نشتی گاز بین روتورها، از رینگ‌های کربنی یا لایه‌های آب‌بندی پیشرفته استفاده می‌شود. این سیستم‌ها برای تولید حجم بالای گاز با خلوص Class 0 در صنایع بزرگ کاربرد گسترده‌ای دارند.
کمپرسورهای اسکرول (Scroll) با کمترین میزان سایش
تکنولوژی اسکرول بر اساس حرکت دو مارپیچ (یکی ثابت و یکی متحرک) عمل می‌کند. به دلیل سادگی مکانیکی و نبود قطعات متحرک متقابل، میزان سایش در این سیستم‌ها بسیار کم است. این کمپرسورها معمولاً برای کاربردهایی که نیاز به جریان گاز آرام، بدون لرزش و با خلوص بالا دارند (مانند تجهیزات دندان‌پزشکی یا آزمایشگاهی) استفاده می‌شوند.

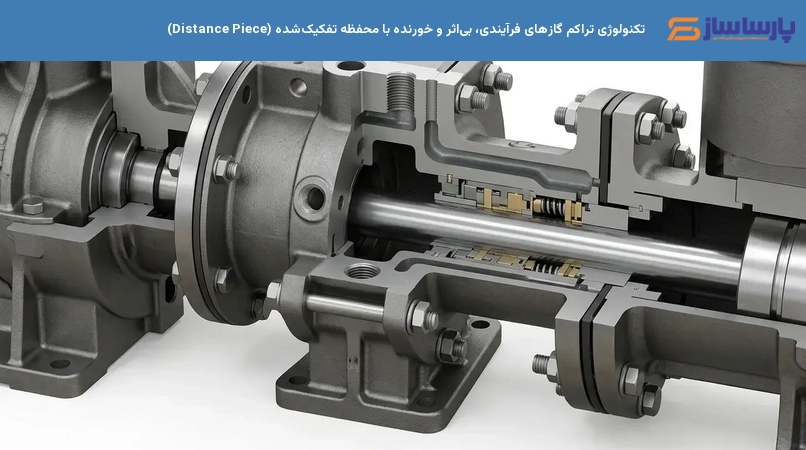

تکنولوژی تراکم گازهای فرآیندی، بی‌اثر و خورنده با محفظه تفکیک‌شده (Distance Piece)
زمانی که گاز مورد تراکم، خورنده (Corrosive) یا بی‌اثر (Inert) باشد، استفاده از طراحی Distance Piece یا محفظه تفکیک‌شده ضروری است. در این طراحی، یک فضای فیزیکی میان محفظه روغن (Crankcase) و سیلندر تراکم ایجاد می‌شود.
هدف از این جداسازی، جلوگیری از نفوذ گاز خورنده به بخش‌های روان‌کاری شده موتور و همزمان جلوگیری از ورود روغن به محفظه گاز است. در این سیستم‌ها، فضای بین سیلندر و میل‌لنگ توسط یک گاز خنثی یا فشار مثبت پر می‌شود تا هرگونه نشت متقابل متوقف شود. این تکنولوژی در تراکم گازهای سمی یا بسیار فعال شیمیایی که در صورت تماس با روغن واکنش‌های خطرناک ایجاد می‌کنند، حیاتی است.
سیستم‌های آب‌بندی گاز خشک، جلوگیری از نشتی و راندمان ترمودینامیکی در تراکم گاز خالص
سیستم‌های آب‌بندی گاز خشک (Dry Gas Sealing) پیشرفته‌ترین روش برای حذف نشتی در کمپرسورهای صنعتی هستند. در این روش، به جای استفاده از لایه‌های روغن برای آب‌بندی محورها، از یک لایه بسیار نازک از خود گاز (Gas Film) استفاده می‌شود که فشار آن به گونه‌ای تنظیم شده است که از خروج گاز از محفظه جلوگیری کند.
این سیستم‌ها تأثیر مستقیمی بر راندمان ترمودینامیکی دارند؛ زیرا حذف اصطکاک ناشی از روغن و حذف نیاز به سیستم‌های تصفیه روغن، اتلاف انرژی را کاهش می‌دهد. همچنین، این روش تضمین می‌کند که هیچ‌گونه آلودگی شیمیایی وارد جریان گاز نشود، که برای گازهای با خلوص فوق‌بالا ضروری است.
کاربرد در فرآوری گاز طبیعی، نیتروژن، هیدروژن و صنایع حساس شیمیایی و آزمایشگاهی
به دلیل حذف ریسک آلودگی، این تجهیزات در طیف گسترده‌ای از صنایع حساس به عنوان رکن اصلی زیرساخت‌های تولید گاز به کار می‌روند:
- صنایع دارویی و پزشکی:تولید اکسیژن خالص برای بیماران و تجهیزات جراحی.
- صنایع غذایی و نساجی:جلوگیری از فساد مواد غذایی و ایجاد لکه‌های نفتی روی پارچه‌ها.
- نفت، گاز و پتروشیمی:تأمین هوای پاک برای سیستم‌های کنترل ابزار دقیق (Instrument Air).
کاربرد در صنایع دارویی و پزشکی (تولید اکسیژن)
در تولید اکسیژن پزشکی، استفاده از کمپرسورهای بدون روغن یک الزام ایمنی است. تماس اکسیژن تحت فشار با روغن در دمای بالا می‌تواند منجر به واکنش‌های اکسیداسیون سریع و انفجار شود. بنابراین، تجهیزات پزشکی تنها از سیستم‌های Class 0 برای تضمین سلامت بیماران و ایمنی تجهیزات استفاده می‌کنند.
کاربرد در صنایع غذایی و نساجی
در صنایع غذایی، هرگونه آلودگی نفتی در محصولات نهایی می‌تواند منجر به فساد محصول یا عدم تایید استانداردهای بهداشتی شود. در صنایع نساجی نیز، روغن موجود در گاز می‌تواند باعث ایجاد لکه‌های غیرقابل حذف روی پارچه‌ها شود؛ لذا سیستم‌های اویل‌فری در این بخش‌ها جایگزین مدل‌های سنتی شده‌اند.
کاربرد در نفت، گاز و پتروشیمی (کنترل ابزار دقیق)
در پالایشگاه‌ها و پتروشیمی‌ها، سیستم‌های کنترل ابزار دقیق (Instrument Air) برای عملکرد صحیح شیرهای کنترلی و سنسورها به هوای بسیار پاک نیاز دارند. ورود روغن به این خطوط باعث چسبندگی قطعات حساس و بروز خطاهای عملیاتی در کل واحد تولیدی می‌شود، لذا استفاده از کمپرسورهای بدون روغن در این بخش‌ها برای پایداری عملیاتی ضروری است.
مزایا و چالش‌های استفاده از کمپرسورهای اویل‌فری
انتخاب میان مدل‌های روغن‌دار و بدون روغن مستلزم بررسی دقیق مزایا و محدودیت‌های هر یک است.
مزایای کلیدی:
- حذف کامل ریسک آلودگی محصول نهایی.
- کاهش هزینه‌های جاری مربوط به تعویض روغن و فیلترها.
- انطباق کامل با سخت‌گیرانه‌ترین استانداردهای بهداشتی و ایمنی.
چالش‌های عملیاتی:
- هزینه اولیه خرید (Capex) به دلیل استفاده از متریال‌های پیشرفته بالاتر است.
- احتمال سایش سریع‌تر قطعات در صورت عدم رعایت دقیق بازه‌های سرویس.
- نیاز به نظارت فنی دقیق‌تر به دلیل نبود لایه محافظتی روغن.
مشاوره فنی، تأمین و پشتیبانی تخصصی انواع کمپرسور گاز بدون روغن در پارسا ساز
انتخاب یک کمپرسور گاز بدون روغن، بیش از آنکه یک خرید ساده باشد، یک تصمیم مهندسی است که باید بر اساس نوع گاز، فشار مورد نیاز و استانداردهای خلوص اتخاذ شود. شرکت پارسا ساز با بیش از ۳۰ سال تجربه در طراحی و تأمین تجهیزات صنعتی، تخصص لازم برای تحلیل نیازهای شما و ارائه بهینه‌ترین راهکارها را دارد.
ما در پارسا ساز نه تنها در تأمین برترین برندهای جهانی، بلکه در بومی‌سازی و پشتیبانی فنی تخصصی این تجهیزات در کنار شما هستیم تا اطمینان حاصل شود که سیستم‌های تراکم گاز شما با بالاترین راندمان و خلوص ممکن عمل می‌کنند. برای دریافت مشاوره فنی و استعلام قیمت، با کارشناسان ما در ارتباط باشید.
