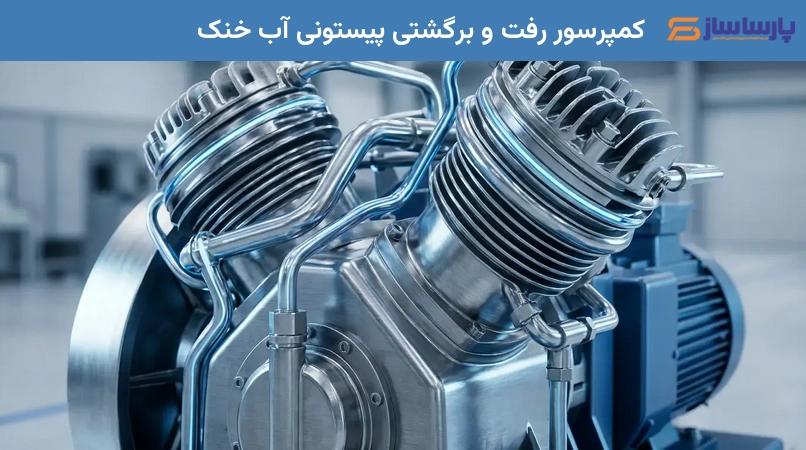

در محیط‌های صنعتی که دستیابی به فشار بالا و حفظ پایداری سیستم در اولویت قرار دارد، کمپرسور رفت و برگشتی پیستونی آب خنک به عنوان یکی از قدرتمندترین راهکارها برای فشرده‌سازی گازها شناخته می‌شود. این ماشین‌آلات با بهره‌گیری از سیستم‌های پیشرفته خنک‌کاری آبی، قادرند بارهای حرارتی بسیار سنگینی را تحمل کنند که در سیستم‌های خنک‌کننده با هوا امکان‌پذیر نیست. در این مقاله، شما با سازوکار دقیق این تجهیزات، تفاوت‌های ساختاری و دلایل برتری سیستم‌های آب‌خنک در شرایط سخت صنعتی آشنا خواهید شد تا بتوانید انتخابی بهینه برای ارتقای بهره‌وری خط تولید خود داشته باشید.
کمپرسور رفت و برگشتی پیستونی چیست و چگونه کار می‌کند؟
کمپرسور رفت و برگشتی پیستونی، دستگاهی است که از طریق حرکت خطی یک پیستون در داخل سیلندر، حجم گاز را کاهش داده و فشار آن را افزایش می‌دهد. عملکرد این تجهیزات را می‌توان به موتورهای احتراق داخلی تشبیه کرد؛ با این تفاوت که در اینجا هدف، تولید انرژی برای حرکت نیست، بلکه فشرده‌سازی گاز برای کاربردهای تخصصی صنعتی است.
چرخه کاری این کمپرسورها شامل سه مرحله اصلی است که به صورت متوالی تکرار می‌شوند:
- مرحله مکش (Suction):پیستون به سمت پایین حرکت کرده و فضای داخل سیلندر را افزایش می‌دهد که این امر منجر به ورود گاز از طریق شیر مکش به داخل محفظه می‌گردد.
- مرحله فشرده‌سازی (Compression):پیستون به سمت بالا حرکت کرده و با بستن شیر مکش، گاز را در فضای محدودی تحت فشار قرار می‌دهد تا تراکم شود.
- مرحله تخلیه (Discharge):هنگامی که فشار گاز به حد نصاب برسد، شیر تخلیه باز شده و گاز فشرده شده به سمت مخزن یا خط لوله هدایت می‌شود.
این چرخه به طور مداوم تکرار می‌شود تا فشار مورد نیاز کاربر ایجاد گردد. در مدل‌های صنعتی، برای دستیابی به فشارهای بسیار بالا، چندین سیلندر به صورت سری (چند مرحله‌ای) قرار می‌گیرند تا گاز در هر مرحله فشرده‌تر شده و در نهایت به فشارهای بسیار بالا، حتی تا ۶۰۰۰ بار در موارد خاص، برسد.
تفاوت کمپرسورهای یک طرفه و دو طرفه
بر اساس نحوه فشرده‌سازی گاز، این دستگاه‌ها به دو دسته تقسیم می‌شوند. در کمپرسورهای یک طرفه (Single-acting)، فشرده‌سازی تنها در یک طرف پیستون و در یک جهت از حرکت (معمولاً هنگام بالا رفتن پیستون) رخ می‌دهد. اما در کمپرسورهای دو طرفه (Double-acting)، هر دو طرف پیستون برای مکش و تخلیه گاز به کار می‌روند؛ به این معنا که در هر دو حرکت رفت و برگشت پیستون، عملیات فشرده‌سازی انجام می‌شود. این ویژگی باعث می‌شود دبی گاز تولیدی در مدل‌های دو طرفه به طور قابل توجهی افزایش یافته و بازدهی دستگاه در فضای کمتر، بهینه شود.
اجزای اصلی و ساختار کمپرسورهای پیستونی صنعتی
ساختار این کمپرسورها به گونه‌ای مهندسی شده است تا بتواند استرس‌های مکانیکی و حرارتی شدیدی را تحمل کند. قلب تپنده این سیستم، میل‌لنگ (Crankshaft) است که وظیفه تبدیل حرکت دورانی موتور الکتریکی به حرکت خطی پیستون را بر عهده دارد. این حرکت از طریق شاتون (Connecting Rod) به پیستون منتقل شده و عملیات رفت و برگشتی را آغاز می‌کند.
از دیگر اجزای حیاتی می‌توان به سیلندر، شیرهای مکش و تخلیه و کراس‌هد (Crosshead) اشاره کرد. کراس‌هد در مدل‌های سنگین، فشار جانبی روی دیواره سیلندر را کاهش داده و نیرو را به طور مستقیم به محور عمودی منتقل می‌کند تا استهلاک قطعات به حداقل برسد. همچنین، پیاده‌سازی یک سیستم روان‌کاری دقیق در این دستگاه‌ها بسیار حیاتی است.
قطعات متحرک (Moving Components) در مقابل قطعات ثابت (Stationary Components)
برای درک بهتر فرآیندهای نگهداری و تعمیرات، ضروری است که تفاوت بین قطعات تحت فشار اصطکاکی و قطعات نگهدارنده را بدانیم:
| معیار / قطعه | قطعات متحرک (Moving) | قطعات ثابت (Stationary) |
|---|---|---|
| اجزای اصلی | پیستون، میل‌لنگ، شاتون | بدنه سیلندر، جعبه میل‌لنگ |
| سیستم انتقال | کراس‌هد، فلای‌ویل | یاتاقان‌ها، پکینگ‌ها |
| عناصر کنترلی | رینگ‌های پیستون (متحرک) | شیرهای ورودی و خروجی |
| نیاز اصلی | روان‌کاری مداوم و ضد اصطکاک | جلوگیری از نشتی و استحکام ساختاری |
طراحی جکت‌های آب خنک‌کننده (Water-Cooled Jackets) و تبادل حرارتی پیوسته
در فرآیند فشرده‌سازی، طبق قوانین ترمودینامیک، دمای گاز به شدت افزایش می‌یابد. اگر این حرارت به سرعت دفع نشود، روغن روان‌کار اکسید شده و قطعات فلزی دچار تغییر شکل می‌شوند. برای جلوگیری از این آسیب‌ها، در کمپرسورهای صنعتی از جکت‌های آب خنک‌کننده یا همان پوشش‌های دوجداره استفاده می‌شود.
مهندسی این جکت‌ها به گونه‌ای است که سیلندر و سر سیلندر توسط دو لایه فلزی احاطه شده‌اند و در فضای میان این دو لایه، کانال‌هایی برای گردش آب تعبیه شده است. آب خنک‌کننده از ورودی جکت وارد شده، در مسیر خود گرمای حاصل از دیواره‌های سیلندر را جذب می‌کند و سپس از خروجی خارج می‌شود. این تبادل حرارتی پیوسته تضمین می‌کند که دمای داخلی سیلندر همواره در محدوده ایمن باقی بماند.
مزایای کارکرد مداوم (Heavy Duty) در اقلیم‌های گرم و صنایع با بار حرارتی بالا
در صنایع سنگین، مفهوم Heavy Duty به معنای توانایی دستگاه برای کارکرد ۲۴ ساعته در سخت‌ترین شرایط عملیاتی است. در اقلیم‌های گرم، مانند تابستان‌های خاورمیانه، سیستم‌های خنک‌کننده با هوا (Air-cooled) به شدت دچار افت بازدهی می‌شوند؛ زیرا با افزایش دمای محیط، اختلاف دمای میان بدنه دستگاه و هوا کاهش یافته و در نتیجه انتقال حرارت کند می‌شود.
در مقابل، سیستم‌های آب‌خنک به دلیل ظرفیت گرمایی بسیار بالاتر آب نسبت به هوا، فارغ از دمای محیط، قادرند دمای دستگاه را ثابت نگه دارند. این ویژگی باعث می‌شود کمپرسورهای آب‌خنک در محیط‌هایی با بار حرارتی بالا، پایداری عملیاتی و طول عمر بیشتری داشته باشند.
علاوه بر این، دسته‌بندی این دستگاه‌ها بر اساس ظرفیت تولیدی، امکان انتخاب دقیق متناسب با نیاز هر صنعت را فراهم می‌کند:
| رده ظرفیت | محدوده توان (kW) | کاربرد متداول |
|---|---|---|
| کوچک (Small) | کمتر از 3.5 | کارگاه‌های کوچک و محیط‌های آزمایشگاهی |
| متوسط (Medium) | 23 تا 105 | تولیدات صنعتی متوسط و خطوط مونتاژ |
| بزرگ (Large) | بیش از 105 | پتروشیمی‌ها و صنایع سنگین معدنی |
بررسی سیستم‌های گردش آب، برج‌های خنک‌کننده و استراتژی‌های کاهش استهلاک
یک کمپرسور آب‌خنک به تنهایی عمل نمی‌کند، بلکه بخشی از یک اکوسیستم جامع خنک‌کاری است. این سیستم شامل پمپ‌های گردش آب و برج‌های خنک‌کننده (Cooling Towers) می‌باشد. برج خنک‌کننده وظیفه دارد آبی را که از کمپرسور گرم شده است دریافت کرده و از طریق تبخیر بخشی از آن، دما را کاهش داده و مجدداً آب خنک را به دستگاه بازگرداند.
یکی از چالش‌های اصلی در این سیستم‌ها، تشکیل رسوبات معدنی (مانند آهک) در داخل جکت‌های خنک‌کننده است. برای حفظ حداکثری کارایی، استراتژی‌های نگهداری زیر ضروری است:
- رسوب‌زدایی دوره‌ای (Descaling):استفاده از محلول‌های شیمیایی تخصصی برای حذف لایه‌های آهکی که مانع انتقال حرارت می‌شوند.
- مانیتورینگ کیفیت آب:کنترل مستمر سختی آب برای کاهش نرخ تشکیل رسوب در جکت‌ها.
- بازدید از برج خنک‌کننده:بررسی منظم پمپ‌ها و نازل‌های تبخیر برای اطمینان از کاهش دمای بهینه آب.
- کنترل دمای ورودی:اطمینان از اینکه آب ورودی به جکت‌ها همواره در دمای استاندارد است تا از بروز شوک‌های حرارتی جلوگیری شود.
طراحی، تأمین و خدمات پس از فروش کمپرسورهای پیستونی آب‌خنک توسط پارسا ساز
طراحی و ساخت کمپرسورهای پیستونی آب‌خنک نیازمند دانش عمیق در متالورژی و ترمودینامیک است تا دستگاه بتواند فشارها و دماهای بالا را بدون نقص تحمل کند. شرکت پارسا ساز با بیش از ۳۰ سال تجربه در مهندسی و مهندسی معکوس برای صنعت ایران، تخصص ویژه‌ای در طراحی و تأمین این تجهیزات دارد. ما با در نظر گرفتن شرایط محیطی خاص کشور و نیازهای صنایع سنگین، سیستم‌های بهینه‌ای را ارائه می‌دهیم که علاوه بر راندمان بالا، خدمات پس از فروش جامع و تأمین سریع قطعات یدکی را تضمین می‌کنند تا خط تولید شما هرگز دچار توقف نشود.
سوالات متداول درباره کمپرسورهای پیستونی آب خنک
- چه زمانی باید مدل آب‌خنک را به جای هوا‌خنک انتخاب کنیم؟ زمانی که دبی مورد نیاز بالا است، دستگاه قرار است به صورت مداوم (۲۴ ساعته) کار کند یا در محیط‌هایی با دمای محیطی بسیار بالا فعالیت نماید.
- عملیات رسوب‌زدایی هر چند وقت یکبار انجام شود؟ این مورد به کیفیت آب مورد استفاده بستگی دارد، اما به طور معمول هر ۶ ماه تا یک سال یکبار توصیه می‌شود تا از کاهش راندمان حرارتی جلوگیری گردد.
- آیا کمپرسورهای آب‌خنک مصرف انرژی بیشتری دارند؟ مصرف انرژی خود کمپرسور مشابه است، اما سیستم‌های جانبی مانند پمپ‌ها و برج خنک‌کننده انرژی مصرف می‌کنند که در مقابل، افزایش طول عمر و پایداری سیستم، این هزینه را کاملاً توجیه می‌کند.
