آیا تا به حال به این موضوع فکر کرده‌اید که سیستم‌های سرمایشی چگونه گرمای جذب شده از محیط داخلی را به بیرون منتقل می‌کنند؟ اگر کمپرسور را قلب تپنده یک سیستم برودتی بدانیم، کندانسور در واقع نقش ریه‌های این سیستم را ایفا می‌کند. کندانسور یا چگالنده، یک مبدل حرارتی حیاتی است که وظیفه تبدیل مبرد از حالت گاز داغ و تحت فشار به حالت مایع را بر عهده دارد. بدون حضور این قطعه، چرخه تبادل حرارتی گسسته شده و سیستم قادر به تولید سرمایش نخواهد بود؛ چرا که گرمای جذب شده در محیط، هیچ مسیری برای خروج از سیستم ندارد.
در این مقاله جامع، به بررسی دقیق ساختار، مبانی ترمودینامیکی و انواع کندانسورها خواهیم پرداخت. هدف ما این است که شما را با جزئیاتی آشنا کنیم که نه تنها درک فنی شما از سیکل تراکمی را ارتقا دهد، بلکه بتوانید بر اساس نیازهای محیطی و صنعتی خود، بهینه‌ترین نوع کندانسور را انتخاب کرده و از آن به صورت اصولی نگهداری کنید.
مبانی ترمودینامیکی فرآیند میعان، تبدیل فاز گاز به مایع و نحوه دفع حرارت در سیکل تراکمی
در یک سیکل تراکمی، مبرد پس از خروج از کمپرسور، به صورت گازی با فشار و دمای بسیار بالا است. در این مرحله، مبرد حاوی مقدار زیادی انرژی گرمایی است که باید به محیط اطراف (هوا یا آب) دفع شود تا بتواند مجدداً در مرحله تبخیر، گرمایی را جذب کند. فرآیند میعان یا کندانسیون، دقیقاً نقطه‌ای است که این انتقال انرژی رخ می‌دهد.
از نظر ترمودینامیکی، کندانسور یک مبدل حرارتی سطح-به-سطح محسوب می‌شود. مبرد داغ در داخل لوله‌های کندانسور جریان می‌یابد و یک سیال خنک‌کننده (مانند هوا یا آب) در اطراف لوله‌ها حرکت می‌کند. به دلیل اختلاف دمای زیاد بین مبرد و سیال خنک‌کننده، گرما طبق قانون دوم ترمودینامیک از محیط گرم‌تر (مبرد) به محیط سردتر (هوا یا آب) منتقل می‌شود. این دفع حرارت منجر می‌شود مبرد دمای خود را از دست داده و از حالت گاز به مایع تغییر فاز دهد.
طبق تعریف وب‌سایت علمی ScienceDirect: "یک کندانسور یکی از اجزای حیاتی در سیستم‌های تهویه مطبوع است تا گاز مبرد را که در مرحله تبخیر فرآیند سرمایش گرم می‌شود، خنک و میعان کند."
گام‌های فنی فرآیند کندانسیون: از دی‌سوپرهیت تا ساب‌کول
فرآیند تبدیل گاز به مایع در کندانسور به صورت آنی اتفاق نمی‌افتد، بلکه شامل چهار مرحله فنی مجزا است:
- دی‌سوپرهیت (Desuperheating): در این مرحله، گاز بسیار داغ خروجی از کمپرسور خنک می‌شود تا بدون تغییر فاز، به دمای اشباع برسد.
- میعان یا کندانسیون (Condensation): در این مرحله اصلی، مبرد در دمای ثابت شروع به تبدیل شدن از گاز به مایع می‌کند. در این لحظه، بیشترین مقدار گرمای نهفته آزاد شده و به محیط دفع می‌شود.
- ساب‌کولینگ (Subcooling): پس از تبدیل کامل مبرد به مایع، فرآیند خنک‌سازی ادامه می‌یابد تا دمای مایع به زیر دمای اشباع برسد.
- تخلیه (Discharge): در نهایت، مبرد مایع با فشار بالا و دمای پایین، به سمت شیر انبساط حرکت می‌کند.
اهمیت ساب‌کولینگ در افزایش راندمان سیستم
ساب‌کولینگ یا مادون-سرمایش یکی از کلیدی‌ترین مفاهیم در بهینه‌سازی سیستم‌های برودتی است. اگر مبرد دقیقاً در دمای اشباع باشد، احتمال تبدیل بخشی از آن به گاز در خط مایع (پدیده Flashing) بسیار زیاد است. ورود حباب‌های گاز به شیر انبساط، راندمان تبخیر را به شدت کاهش داده و باعث افت سرمایش می‌شود.
با ایجاد ساب‌کولینگ مناسب، اطمینان حاصل می‌شود که مبرد به صورت ۱۰۰ درصد مایع به شیر انبساط می‌رسد. این امر نه تنها ظرفیت سرمایشی تبخیرکننده را افزایش می‌دهد، بلکه باعث کاهش فشار برگشت و در نتیجه کاهش فشار روی کمپرسور و کاهش مصرف برق می‌گردد.
آناتومی و اجزای اصلی: کویل‌ها، فین‌های انتقال حرارت، فن‌های مکنده و مجاری مبرد/آب
برای درک بهتر نحوه عملکرد کندانسور، باید به ساختار فیزیکی آن توجه کنیم. یک کندانسور صنعتی از مجموعه‌ای از قطعات مهندسی‌شده تشکیل شده است که هر یک نقش مشخصی در فرآیند انتقال حرارت دارند.

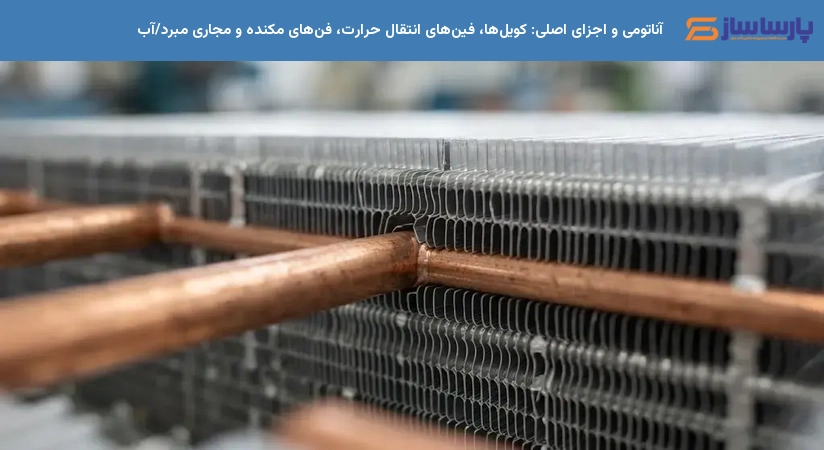

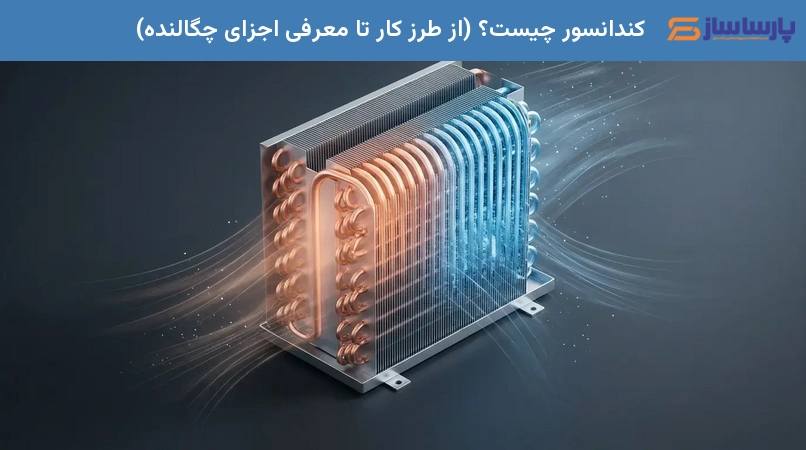

کویل‌ها و فین‌های انتقال حرارت (سطح تماس)
کویل‌ها لوله‌هایی هستند که مبرد در داخل آن‌ها جریان می‌یابد و معمولاً به دلیل رسانایی حرارتی بسیار بالا از مس، یا در محیط‌های خورنده از استیل ساخته می‌شوند. اما لوله‌ها به تنهایی سطح تماس محدودی با محیط دارند؛ برای حل این مشکل، فین‌ها یا پره‌های آلومینیومی به لوله‌ها متصل می‌شوند.
فین‌ها با افزایش سطح تماس بین لوله و هوا، سرعت انتقال حرارت را چندین برابر می‌کنند. امروزه تکنولوژی میکروکانال (Microchannel) جایگزین لوله‌های سنتی شده است. در این سیستم، به جای لوله‌های گرد، از کانال‌های بسیار باریک و تخت استفاده می‌شود که منجر به کاهش حجم مبرد مورد نیاز، کاهش وزن دستگاه و افزایش چشمگیر بازدهی انتقال حرارت می‌گردد.
سیستم‌های جریان‌ساز: فن‌ها و موتورهای مکنده
در کندانسورهای هوا-خنک، جابجایی طبیعی هوا معمولاً کافی نیست؛ بنابراین از فن‌های قدرتمند برای ایجاد جریان اجباری (Forced Draft) استفاده می‌شود. فن‌ها با مکیدن هوای محیط و عبور دادن آن از میان فین‌ها، لایه مرزی گرم اطراف لوله‌ها را سریع‌تر حذف کرده و نرخ دفع حرارت را بالا می‌برند. هرچه سرعت جریان هوا و توزیع یکنواخت آن در کویل‌ها بیشتر باشد، فشار کندانسور پایین‌تر آمده و راندمان کلی سیستم افزایش می‌یابد.
بدنه، شاسی و مجاری توزیع سیال
اجزای ساختاری مانند بدنه و شاسی، علاوه بر محافظت فیزیکی از کویل‌ها، نقش تثبیت‌کننده را دارند. همچنین در مدل‌های صنعتی، از هدرها (Headers) یا منیفولدهای توزیع استفاده می‌شود تا مبرد به صورت یکنواخت بین تمامی لوله‌های موازی تقسیم شود. توزیع نامنظم مبرد باعث می‌شود برخی لوله‌ها بیش از حد گرم شده و برخی دیگر بلااستفاده بمانند که این امر منجر به کاهش کارایی کلی دستگاه می‌شود.
برای درک بهتر روند تولید این تجهیزات، مراحل طراحی و ساخت آن‌ها را در جدول زیر مشاهده کنید:
| مرحله تولید | شرح فعالیت |
|---|---|
| طراحی اولیه | محاسبه ظرفیت گرمایی و تعیین نوع کندانسور |
| انتخاب متریال | تعیین نوع لوله‌ها (مس/استیل) و فین‌ها (آلومینیوم) |
| محاسبات ابعادی | تعیین طول لوله‌ها و تعداد ردیف‌های کویل |
| ساخت کویل | خم کردن لوله‌ها و متصل کردن فین‌ها با پرس حرارتی |
| مونتاژ نهایی | نصب فن‌ها، موتورها و شاسی بدنه |
| کنترل کیفیت | تست نشت مبرد (Pressure Test) و تست عملکرد فن‌ها |

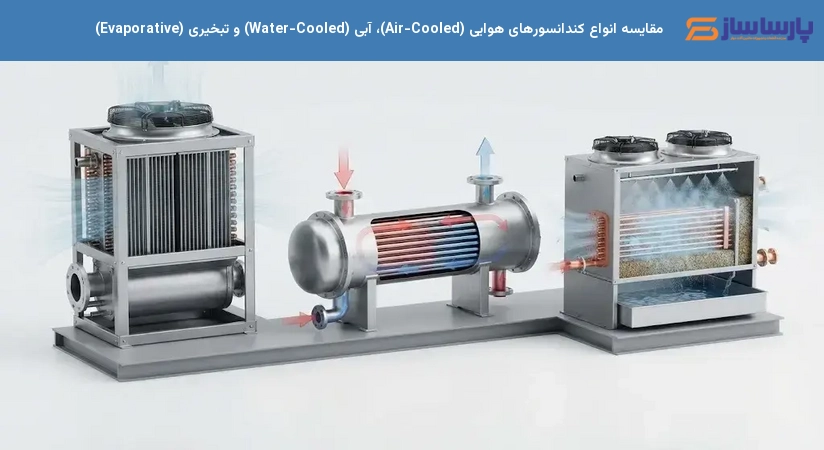

مقایسه انواع کندانسورهای هوایی (Air-Cooled)، آبی (Water-Cooled) و تبخیری (Evaporative)
انتخاب نوع کندانسور بستگی به فضای موجود، بودجه، دمای محیط و میزان سرمایشی مورد نیاز دارد. هر یک از این سه دسته، مکانیزم دفع حرارت متفاوتی دارند.

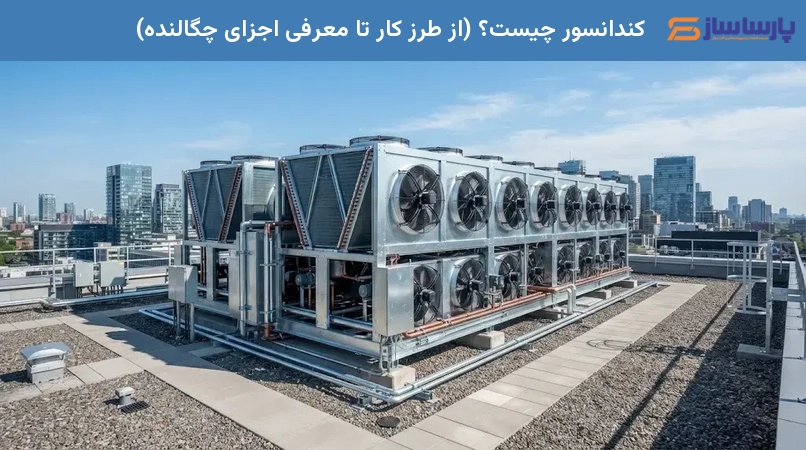

کندانسورهای هوا خنک (Air-Cooled)
این رایج‌ترین نوع کندانسور است که در کولرهای گازی و یخچال‌ها کاربرد دارد. این مدل‌ها به دو صورت جریان طبیعی (که در آن هوا به دلیل اختلاف چگالی جابجا می‌شود) و جریان اجباری (با استفاده از فن) طراحی می‌شوند. مزیت اصلی آن‌ها سادگی در نصب، عدم نیاز به آب و هزینه نگهداری پایین است. با این حال، در مناطق با دمای محیط بسیار بالا، راندمان آن‌ها کاهش یافته و صدای فن‌ها می‌تواند آزاردهنده باشد.
کندانسورهای آبی (Water-Cooled)
در این سیستم‌ها، آب به عنوان سیال خنک‌کننده به کار می‌رود. به دلیل اینکه ضریب انتقال حرارت آب بسیار بیشتر از هوا است، این کندانسورها ابعاد کوچک‌تر و کارایی بیشتری دارند. مدل‌های مختلفی مانند پوسته و لوله (Shell & Tube)، کویل و صفحه‌ای در این دسته قرار می‌گیرند. این سیستم‌ها معمولاً به یک برج خنک‌کننده (Cooling Tower) متصل هستند تا آب گرم شده را دوباره خنک کنند. هزینه اولیه و هزینه‌های نگهداری (به دلیل تصفیه آب) در این مدل‌ها بیشتر است.
کندانسورهای تبخیری (Evaporative)
کندانسور تبخیری یک راهکار هیبریدی است. در این روش، آب روی کویل‌های هوایی پاشیده می‌شود و همزمان فن‌ها هوا را عبور می‌دهند. تبخیر آب روی سطح کویل، دمای محیط اطراف لوله‌ها را به شدت کاهش داده و آن را به دمای تر محیط می‌رساند. این ترکیب باعث می‌شود راندمان سیستم بسیار بالاتر از کندانسورهای هوایی معمولی و مصرف برق آن کمتر از سیستم‌های آبی باشد.
در جدول زیر، مقایسه فنی دقیقی بین این سه تکنولوژی ارائه شده است تا انتخاب شما تسهیل شود:
| معیار مقایسه | هوا-خنک | آبی | تبخیری |
|---|---|---|---|
| سیال خنک‌کننده | هوا | آب | ترکیبی (آب و هوا) |
| بازده حرارتی | متوسط | بسیار بالا | بالا |
| هزینه اولیه | کم | بالا | متوسط |
| مصرف آب | صفر | زیاد | متوسط |
| هزینه نگهداری | پایین | زیاد (تصفیه آب) | متوسط |
| آب و هوای ایده‌آل | معتدل و خشک | صنایع بزرگ | گرم و شرجی |
راهنمای انتخاب بر اساس شرایط محیطی
برای یک انتخاب بهینه، به موارد زیر توجه کنید:
- مناطق خشک و با دمای متوسط: کندانسورهای هوا-خنک بهترین گزینه از نظر هزینه و سهولت نگهداری هستند.
- مناطق بسیار گرم و شرجی: کندانسورهای تبخیری به دلیل بهره‌گیری از سرمایش تبخیری، بازدهی بسیار بهتری دارند.
- صنایع بزرگ با فضای محدود و نیاز به سرمایش شدید: کندانسورهای آبی به دلیل ابعاد کوچک و راندمان حرارتی بالا در اولویت قرار دارند.
کاربردهای گسترده کندانسور در صنایع مختلف
اگرچه ما کندانسور را بیشتر با کولرهای گازی می‌شناسیم، اما کاربرد این قطعه بسیار فراتر از تجهیزات خانگی است.
از یخچال‌های خانگی تا نیروگاه‌های برق و تجهیزات پزشکی
در یخچال‌ها، کندانسور همان شبکه سیاه رنگ پشت دستگاه است. اما در نیروگاه‌های برق، کندانسورهای عظیم بخار وظیفه دارند بخار خروجی از توربین را دوباره به آب تبدیل کنند تا چرخه تولید برق تداوم یابد. همچنین در تجهیزات پزشکی پیشرفته مانند MRI و CT Scan، از کندانسورهای بسیار دقیق برای خنک کردن آهن‌رباهای ابررسانا استفاده می‌شود تا دمای آن‌ها در محدوده عملیاتی باقی بماند.
کندانسورهای صنعتی و دریایی
در صنایع پلاستیک و قالب‌سازی، کندانسورها برای خنک کردن سریع قطعات تولید شده به کار می‌روند. همچنین در کشتی‌ها، از کندانسورهای آبی (با استفاده از آب دریا) برای سیستم‌های تهویه مطبوع و تصفیه آب استفاده می‌شود؛ در این موارد، متریال لوله‌ها باید از آلیاژهای مقاوم در برابر خوردگی (مانند تیتانیوم) باشد.
راهنمای نگهداری و نشانه‌های خرابی کندانسور
یک کندانسور کثیف می‌تواند منجر به افزایش شدید مصرف برق و در نهایت سوختن کمپرسور شود. در واقع، ارتباطی مستقیم بین تمیزی کویل‌ها و میزان هزینه‌های انرژی وجود دارد.
علائم هشداردهنده: افت سرمایش و اورلود کمپرسور
زمانی که کندانسور به دلیل تجمع گرد و غبار یا رسوب، نتواند حرارت را به طور موثر دفع کند، فشار گاز در سیستم افزایش می‌یابد (High Head Pressure). این اتفاق منجر به موارد زیر می‌شود:
- افت شدید قدرت سرمایشی در محیط.
- عمل کردن مداوم رله اورلود و خاموش شدن ناگهانی کمپرسور.
- افزایش صدای کمپرسور و ایجاد لرزش در لوله‌ها.
- افزایش چشمگیر جریان الکتریکی مصرفی.
نکات طلایی در سرویس و شستشوی کویل‌ها
برای افزایش طول عمر تجهیزات، رعایت این نکات ضروری است:
- از شستشوی فشار بالای واترجت روی فین‌های آلومینیومی خودداری کنید؛ زیرا فشار زیاد باعث خم شدن فین‌ها و مسدود شدن مسیر عبور هوا می‌شود.
- در کندانسورهای آبی، هر ۶ ماه یک‌بار از مواد رسوب‌زدا (Descalers) استاندارد استفاده کنید. هرگز از اسیدهای غلیظ و خورنده استفاده نکنید، زیرا لایه‌های محافظ لوله‌ها را تخریب کرده و باعث نشتی مبرد می‌شوند.
- به طور منظم فن‌ها را بررسی کرده و از سالم بودن بلبرینگ‌ها و عدم لرزش موتور فن مطمئن شوید.
تأمین و فروش انواع کندانسور، مبدل‌های حرارتی و تجهیزات برودتی صنعتی در پارسا ساز
طراحی و ساخت یک کندانسور بهینه، نیازمند محاسبات دقیق ترمودینامیکی و شناخت عمیق از متریال است. هر اشتباه کوچک در محاسبه سطح تبادل حرارتی می‌تواند منجر به عدم دستیابی به دمای مورد نظر یا فشار بیش از حد بر کمپرسور شود. مجموعه پارسا ساز با بیش از ۳۰ سال تجربه در زمینه مهندسی و ساخت تجهیزات برودتی صنعتی، متعهد است تا با بهره‌گیری از پیشرفته‌ترین متریال‌ها و استانداردهای جهانی، بهترین راهکارهای خنک‌کنندگی را ارائه دهد.
ما در پارسا ساز، از طراحی کندانسورهای سفارشی بر اساس دمای محیط تا تأمین مبدل‌های حرارتی با راندمان بالا، در کنار صنایع هستیم تا کاهش هزینه‌های انرژی و افزایش طول عمر سیستم‌های برودتی را تجربه کنید.
سوالات متداول در مورد کندانسور (FAQ)
تفاوت اصلی کندانسور با اواپراتور چیست؟
ساده‌ترین تفاوت در جهت انتقال حرارت است. کندانسور گرمای مبرد را گرفته و به محیط می‌بخشد (دفع حرارت)، در حالی که اواپراتور گرمای محیط را گرفته و به مبرد منتقل می‌کند (جذب حرارت).
آیا ممکن است کندانسور یخ بزند؟
در حالت عادی خیر، زیرا کندانسور در سمت گرم سیستم قرار دارد. اما اگر در سیستم‌های خاص، فشارها به شدت افت کنند یا اختلال شدید در جریان مبرد رخ دهد، ممکن است در شرایط محیطی بسیار سرد، رطوبت هوا روی آن یخ بزند و مسیر جریان هوا را مسدود کند؛ اما این یخ‌زدگی مربوط به مبرد نیست بلکه ناشی از رطوبت محیط است.
چرا استفاده از لوله‌های مسی در کندانسورها رایج است؟
به دلیل رسانایی حرارتی فوق‌العاده بالای مس که اجازه می‌دهد گرما با سرعت بسیار زیادی از مبرد به بدنه لوله و سپس به هوا منتقل شود، و همچنین به دلیل قابلیت شکل‌پذیری بالای این فلز برای ساخت کویل‌های پیچیده.
