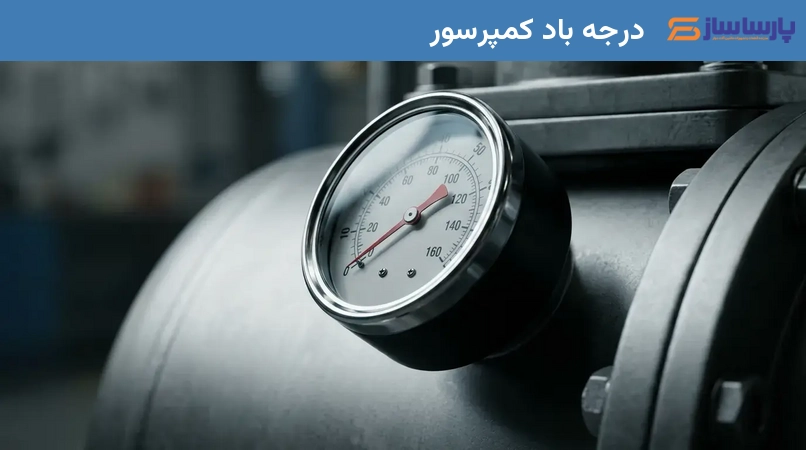

درجه باد کمپرسور

آیا تا به حال به این فکر کرده‌اید که یک خطای کوچک در خواندن فشار باد کمپرسور چه پیامدهای خطرناکی به همراه دارد یا چگونه یک تنظیم نادرست، باعث کاهش شدید بازدهی ابزارهای پنوماتیک می‌شود؟ درجه باد کمپرسور یا همان مانومتر، ابزاری حیاتی است که به اپراتور اجازه می‌دهد فشار هوای موجود در مخزن یا فشار خروجی رگولاتور را با دقت مشاهده کند. در این مقاله جامع، شما را با مکانیزم‌های داخلی این قطعه، تفاوت مدل‌های مختلف و روش‌های صحیح نگهداری از آن آشنا می‌کنیم تا بتوانید با اطمینان کامل و در محیطی ایمن از تجهیزات خود استفاده کنید.

درجه باد کمپرسور چیست و چه کاربردی دارد؟

به زبان ساده، درجه باد کمپرسور ابزاری است که فشار هوای فشرده را اندازه‌گیری کرده و آن را به صورت بصری نمایش می‌دهد. برای درک بهتر، می‌توان مانومتر را به کیلومترشمار خودرو تشبیه کرد؛ همان‌طور که کیلومترشمار سرعت لحظه‌ای را نشان می‌دهد، درجه باد نیز فشار لحظه‌ای هوا در مخزن یا مسیر خروجی را نمایش می‌دهد تا کاربر از وضعیت سیستم آگاه باشد.

• PSI:پوند بر اینچ مربع (رایج در سیستم‌های آمریکایی)
• Bar:بار (واحد استاندارد در بسیاری از کشورهای اروپایی و ایران)
• kPa:کیلو پاسکال (واحد سیستم بین‌المللی SI)

کاربرد اصلی این قطعه، نظارت دقیق بر سطح فشار است تا از پر شدن بیش از حد مخزن (که ریسک انفجار را به همراه دارد) یا کم بودن فشار (که باعث عدم عملکرد صحیح ابزارها می‌شود) جلوگیری شود. برای نمایش این فشار، از واحدهای مختلفی استفاده می‌شود که رایج‌ترین آن‌ها PSI، Bar و kPa هستند. در اکثر کمپرسورهای صنعتی و نیمه‌صنعتی، فشار استاندارد معمولاً در محدوده 8 بار تنظیم می‌شود، اما این مقدار بسته به نوع کاربرد و ابزار مورد استفاده متغیر است.

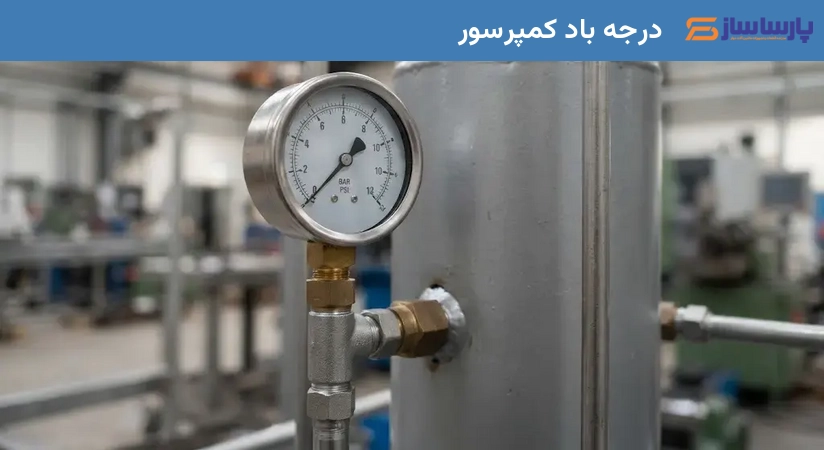

به طور کلی، دو نقطه کلیدی برای نصب درجه باد وجود دارد: یکی روی مخزن برای نمایش کل حجم هوای ذخیره شده و دیگری روی رگولاتور برای کنترل فشاری که به دست کاربر و ابزار می‌رسد.

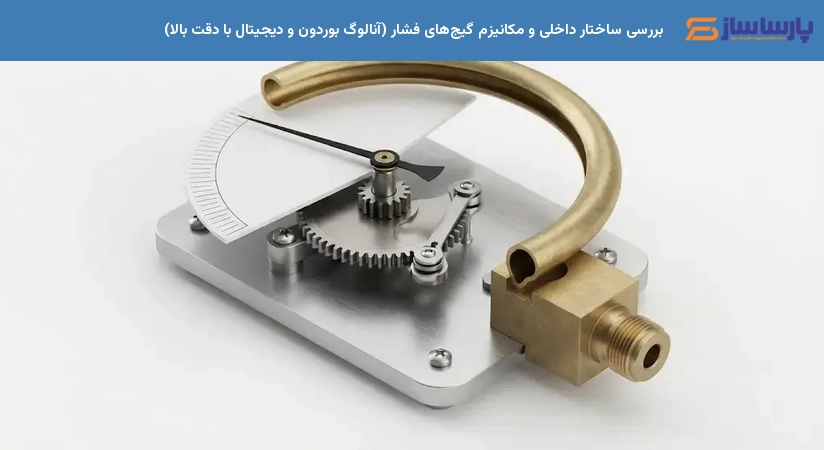

بررسی ساختار داخلی و مکانیزم گیج‌های فشار (آنالوگ بوردون و دیجیتال با دقت بالا)

برای درک نحوه عملکرد درجه باد، باید به قلب تپنده مانومترهای آنالوگ، یعنی لوله بوردون (Bourdon Tube)، نگاه کنیم. لوله بوردون یک لوله فلزی C شکل است که در انتهای یکی از طرفین آن یک عقربه متصل شده است. وقتی هوای فشرده وارد این لوله می‌شود، فشار باعث می‌شود لوله تمایل داشته باشد از حالت خمیده خارج شده و صاف شود. این تغییر شکل بسیار جزئی، از طریق یک سیستم دندانه و فنر به عقربه منتقل شده و مقدار فشار را روی صفحه مدرج نمایش می‌دهد.

در مقابل، مانومترهای دیجیتال مکانیزم کاملاً متفاوتی دارند. در این مدل‌ها، به جای لوله فلزی از سنسورهای الکترونیکی یا ترانسدیوسرهای فشار استفاده می‌شود. این سنسورها تغییرات فشار را به سیگنال‌های الکتریکی تبدیل کرده و سپس یک پردازنده داخلی، این سیگنال را به عدد تبدیل کرده و روی نمایشگر LCD نمایش می‌دهد. مزیت اصلی مدل‌های دیجیتال، دقت بسیار بالاتر و حذف خطاهای انسانی در خواندن عقربه است؛ در حالی که مدل‌های بوردون به دلیل سادگی و عدم نیاز به باتری، در محیط‌های صنعتی محبوب‌تر هستند.

نقش تنظیم دقیق فشار باد در افزایش ایمنی اپراتور، عملکرد بی‌نقص تجهیزات پنوماتیک و مصرف بهینه برق

تنظیم دقیق فشار باد تنها یک موضوع فنی نیست، بلکه مستقیماً با ایمنی و هزینه‌های جاری در ارتباط است. اولین و مهم‌ترین نکته، ایمنی اپراتور است؛ مخزن کمپرسور تا حد مشخصی فشار را تحمل می‌کند و اگر درجه باد معیوب باشد و فشار از حد مجاز فراتر رود، ریسک انفجار مخزن به شدت افزایش می‌یابد. بنابراین، داشتن یک مانومتر دقیق، اولین خط دفاعی در برابر حوادث محیط کار است.

• ایمنی:پیشگیری از انفجار مخزن با نظارت دقیق بر فشار بیشینه.
• بهره‌وری:تضمین عملکرد صحیح ابزارهای پنوماتیک و جلوگیری از استهلاک زودرس.
• صرفه اقتصادی:کاهش مصرف برق موتور با تنظیم فشار متناسب با نیاز.

از نظر عملکردی، ابزارهای پنوماتیک (مانند پیچ‌گوشتی‌های بادی یا رنگ‌پاش‌ها) برای فشار مشخصی طراحی شده‌اند. فشار بیش از حد باعث استهلاک سریع قطعات داخلی ابزار و احتمال شکستگی آن‌ها می‌شود و فشار کم باعث می‌شود ابزار قدرت لازم برای انجام کار را نداشته باشد. در واقع، تنظیم دقیق فشار، طول عمر تجهیزات شما را تضمین می‌کند.

نکته‌ای که کمتر به آن توجه می‌شود، رابطه میان فشار باد و مصرف برق است. هرچه فشار مخزن بالاتر رود، موتور کمپرسور باید زمان بیشتری کار کند و فشار بیشتری به سیستم وارد نماید تا به آن سطح برسد. این موضوع باعث افزایش مصرف برق و فشار مضاعف به موتور می‌شود. با استفاده از یک درجه باد دقیق و تنظیم فشار در حد نیاز، می‌توانید هزینه‌های انرژی را به شکل محسوسی کاهش دهید.

انواع رایج درجه باد و تفاوت‌های آن‌ها

بسته به محیط کاری و نوع کاربرد، مانومترها به دسته‌های مختلفی تقسیم می‌شوند. تفاوت اصلی این مدل‌ها در متریال ساخت (مانند استیل ضدزنگ یا برنج) و نحوه نمایش فشار است.

درجه باد روغنی (گلیسیرین‌دار) برای محیط‌های صنعتی

در محیط‌های صنعتی، کمپرسورها معمولاً لرزش‌های شدیدی دارند. در مانومترهای خشک، این لرزش باعث نوسان شدید عقربه شده و خواندن عدد دقیق را غیرممکن می‌کند. برای حل این مشکل، فضای داخلی این گیج‌ها با مایعی به نام گلیسیرین پر می‌شود. گلیسیرین به دلیل ویسکوزیته بالا، لرزش عقربه را میرا (دمپ) می‌کند و باعث می‌شود عقربه به نرمی حرکت کرده و عدد دقیق نمایش داده شود. همچنین، این مایع از نفوذ رطوبت به داخل صفحه و خوردگی قطعات داخلی جلوگیری می‌کند.

درجه باد خشک و مدل‌های جیبی/خودکاری

مانومترهای خشک برای محیط‌هایی که لرزش کم است و نیاز به خوانش سریع وجود دارد، مناسب هستند. این مدل‌ها ارزان‌تر و ساده‌ترند. در کنار آن‌ها، مدل‌های جیبی و خودکاری قرار دارند که بیشتر برای کارهای سبک مانند تنظیم باد لاستیک خودروها استفاده می‌شوند. این مدل‌ها ابعاد کوچکی دارند و معمولاً به صورت دستی روی والو باد قرار گرفته و فشار را اندازه‌گیری می‌کنند.

درجه باد دیجیتال و اتوماتیک

این مدل‌ها برای کاربردهایی که نیاز به دقت اعشاری دارند یا در سیستم‌های اتوماسیون صنعتی به کار می‌روند، ایده‌آل هستند. برخی از مدل‌های پیشرفته دیجیتال، قابلیت اتوماتیک کردن پر کردن باد را دارند؛ به این معنا که فشار را تا عدد مشخصی بالا برده و سپس به طور خودکار جریان هوا را قطع می‌کنند.

نحوه کالیبراسیون، عیب‌یابی نشتی، نوسان عقربه و تعویض استاندارد مانومتر کمپرسور

نگهداری از درجه باد به اندازه خودِ قطعه اهمیت دارد. اولین نشانه خرابی مانومتر، نوسان شدید عقربه یا ثابت ماندن آن روی یک عدد خاص است. اگر متوجه شدید که فشار نمایش داده شده با عملکرد ابزارهای شما همخوانی ندارد، زمان کالیبراسیون یا تعویض فرا رسیده است.

• نوسان شدید و غیرطبیعی عقربه
• ثابت ماندن عقربه روی یک عدد (گیر کردن)
• عدم قرارگیری عقربه روی عدد صفر در حالت تخلیه کامل
• تفاوت محسوس فشار نمایش داده شده با قدرت خروجی ابزار

یکی از رایج‌ترین مشکلات، نشتی هوا در محل اتصال مانومتر به مخزن یا رگولاتور است. برای رفع این مشکل، استفاده از نوار تفلون با کیفیت روی رزوه‌ها ضروری است. اکثر درجه بادهای استاندارد از سایز اتصال 1/8 اینچ (رزوه پشتی) استفاده می‌کنند. هنگام نصب، باید دقت کنید که مانومتر را بیش از حد سفت نکنید تا بدنه فلزی آن دچار تغییر شکل نشود.

اگر عقربه مانومتر در حالت استراحت (بدون فشار) روی صفر قرار ندارد، این نشان‌دهنده خستگی فنر داخلی لوله بوردون است. در این حالت، کالیبره کردن دستی معمولاً توصیه نمی‌شود زیرا دقت دستگاه از بین رفته است و بهترین راه، تعویض کامل مانومتر با یک مدل استاندارد است.

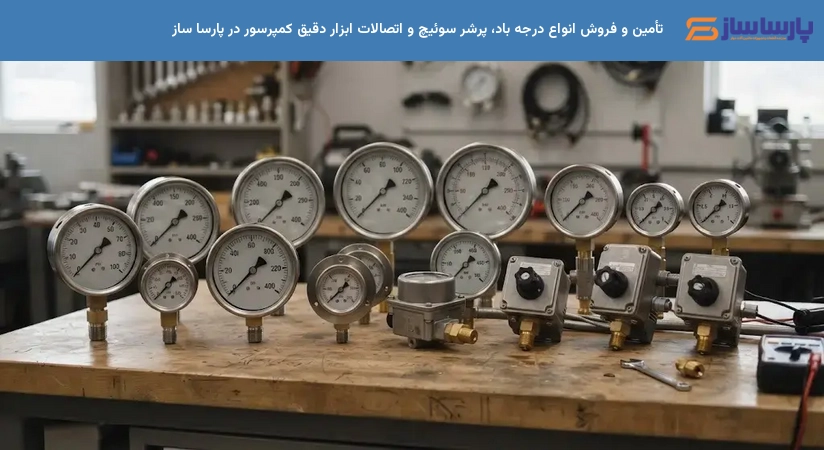

تأمین و فروش انواع درجه باد، پرشر سوئیچ و اتصالات ابزار دقیق کمپرسور در پارسا ساز

انتخاب یک درجه باد باکیفیت، تفاوت بین یک محیط کاری ایمن و یک محیط پرخطر است. مجموعه پارسا ساز با بیش از 30 سال تجربه در زمینه تامین تجهیزات صنعتی، متعهد است تا بهترین و دقیق‌ترین ابزارهای اندازه‌گیری فشار را به دست شما برساند. ما مجموعه‌ای کامل از مانومترهای باکیفیت ساخت کشورهای آلمان، ایتالیا و چین را فراهم کرده‌ایم تا هر کاربر بر اساس بودجه و نیاز فنی خود، بهترین انتخاب را داشته باشد.

در پارسا ساز، شما نه تنها به درجه بادهای مختلف دسترسی دارید، بلکه می‌توانید تمامی تجهیزات جانبی از جمله پرشر سوئیچ‌ها (برای کنترل قطع و وصل موتور) و اتصالات ابزار دقیق را به صورت یکجا تهیه کنید. استفاده از متریال‌های مقاوم مانند استیل و برنج در قطعات ما، تضمین‌کننده طول عمر بالای تجهیزات شما در سخت‌ترین شرایط محیطی است.

سوالات متداول درباره فشار سنج پمپ باد

سؤال: فشار استاندارد برای اکثر ابزارهای بادی چقدر است؟ پاسخ: اکثر ابزارهای پنوماتیک در بازه 6 تا 9 بار کار می‌کنند، اما توصیه می‌شود همیشه به دفترچه راهنمای ابزار خود مراجعه کنید.

سؤال: تفاوت اصلی مانومتر روغنی با خشک در چیست؟ پاسخ: مانومتر روغنی لرزش عقربه را می‌گیرد و برای محیط‌های صنعتی با لرزش زیاد مناسب است، در حالی که مدل خشک برای محیط‌های آرام و کاربردهای ساده‌تر است.

سؤال: هر چند وقت یک بار باید درجه باد را بررسی کنیم؟ پاسخ: توصیه می‌شود ماهانه یک بار صحت عملکرد درجه باد را با یک مانومتر مرجع چک کنید و هرگز در صورت مشاهده نوسان غیرطبیعی یا نشتی، از دستگاه استفاده نکنید.

سؤال: آیا می‌توان هر درجه بادی را روی هر کمپرسوری نصب کرد؟ پاسخ: خیر، باید به سایز رزوه (که معمولاً 1/8 اینچ است) و محدوده فشار (Max Pressure) توجه کنید تا مانومتر تحت فشار بیش از حد نترکد.
