سیلندر کمپرسور

اگر بخواهیم یک کمپرسور پیستونی را به بدن انسان تشبیه کنیم، سیلندر کمپرسور دقیقاً نقش قلب این سیستم را ایفا می‌کند. این قطعه حیاتی، محفظه‌ای است که در آن فرآیند تخصصی افزایش فشار گاز صورت می‌گیرد و نیروی مکانیکی به فشار واقعی تبدیل می‌شود. برای درک ساده‌تر مفهوم فشرده‌سازی یا جابه‌جایی مثبت (Positive Displacement)، یک سرنگ ساده را تصور کنید؛ هنگامی که پیستون به عقب کشیده می‌شود، فضا ایجاد شده و هوا وارد می‌شود و زمانی که پیستون با فشار به جلو رانده می‌شود، همان حجم از هوا در فضای کوچکی محبوس شده و فشار آن به شدت افزایش می‌یابد. در این مقاله، شما با تمامی جزئیات فنی، متریال‌های به‌کار رفته، انواع آرایش‌های هندسی و روش‌های نگهداری از سیلندرها آشنا خواهید شد تا بتوانید عملکرد دستگاه خود را بهینه کرده و هزینه‌های تعمیرات را به حداقل برسانید.

سیلندر کمپرسور چیست و چگونه کار می‌کند؟

سیلندر در واقع یک محفظه استوانه‌ای شکل است که وظیفه محصور کردن گاز را برای فشرده‌سازی بر عهده دارد. در سیستم‌های پیستونی، این محفظه محیطی است که در آن عملیات تبدیل انرژی مکانیکی به انرژی فشار صورت می‌گیرد. فرآیند کارکرد سیلندر در سه مرحله اصلی و تکرارپذیر تعریف می‌شود:

1. مرحله مکش:پیستون به سمت پایین حرکت کرده و فشار داخل سیلندر کاهش می‌یابد؛ در این لحظه سوپاپ مکش باز شده و گاز از محیط یا مرحله قبلی وارد محفظه می‌شود.
2. مرحله تراکم:پیستون شروع به بالا آمدن می‌کند و حجم فضای محفظه را کاهش می‌دهد. در این حالت، گاز محبوس شده و فشار آن به شدت افزایش می‌یابد.
3. مرحله تخلیه:زمانی که فشار داخلی از فشار سوپاپ تخلیه بیشتر شود، سوپاپ باز شده و گاز فشرده شده به سمت مخزن یا مرحله بعدی هدایت می‌شود.

نقش حیاتی در این چرخه بر عهده میل‌لنگ و شاتون است. میل‌لنگ حرکت دورانی موتور الکتریکی را دریافت کرده و از طریق شاتون، آن را به حرکت خطی رفت و برگشتی پیستون در داخل سیلندر تبدیل می‌کند. هرچه دقت ساخت سیلندر و تلورانس‌های تطبیق پیستون با دیواره‌های آن بیشتر باشد، اتلاف انرژی کمتر شده و راندمان فشرده‌سازی افزایش می‌یابد.

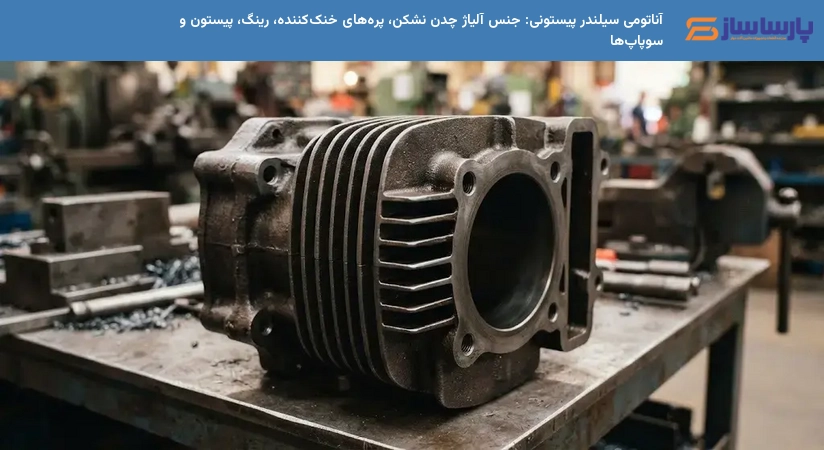

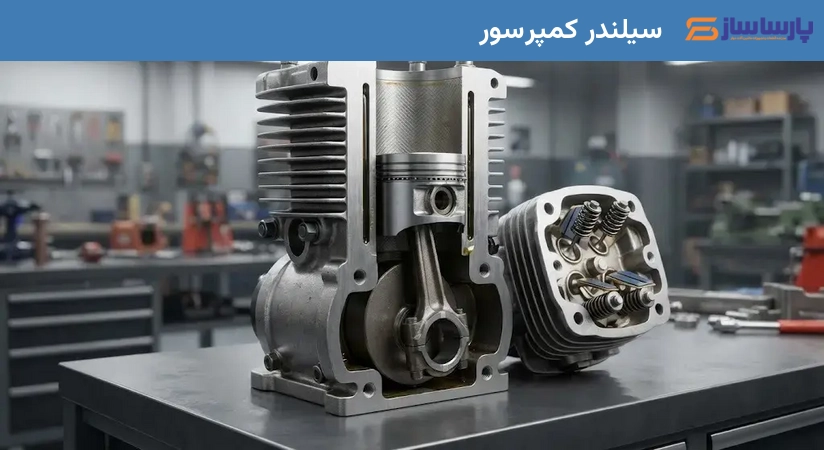

آناتومی سیلندر پیستونی: جنس آلیاژ چدن نشکن، پره‌های خنک‌کننده، رینگ، پیستون و سوپاپ‌ها

متریال و ساختار: چرا چدن نشکن و آلومینیوم؟

انتخاب متریال برای بدنه سیلندر به دلیل تحمل فشار بالا و دمای شدید، بسیار حساس است. در اکثر کمپرسورهای صنعتی، از چدن نشکن (Ductile Cast Iron) که اغلب با نیکل آلیاژ شده است، استفاده می‌شود. دلیل این انتخاب، مقاومت بسیار بالای چدن در برابر سایش، پایداری ابعادی در دماهای بالا و قابلیت تحمل فشارهای انفجاری است. نیکل به عنوان یک افزودنی، مقاومت به خوردگی و استحکام متریال را دوچندان می‌کند.

در مقابل، در دستگاه‌های کوچک‌تر یا کاربردهای خاص، از آلومینیوم استفاده می‌شود. مزیت اصلی آلومینیوم، وزن سبک و ضریب انتقال حرارت بسیار بالاتر نسبت به چدن است که باعث می‌شود سیلندر سریع‌تر خنک شود، هرچند طول عمر آن در برابر سایش کمتر از چدن است.

سیستم خنک‌کاری و پره‌های سیلندر

فشرده کردن گاز طبق قوانین ترمودینامیک منجر به افزایش شدید دما می‌شود. اگر این حرارت دفع نشود، روغن روان‌کار اکسید شده و قطعات دچار تغییر شکل می‌شوند. به همین دلیل، بدنه سیلندرها به صورت پره‌دار (Cooling Fins) طراحی می‌شود. این پره‌ها با افزایش سطح تماس بدنه با هوا، اجازه می‌دهند جریان هوا یا باد فن، گرمای تولید شده را سریع‌تر جذب کرده و به محیط منتقل کند. در مدل‌های پیشرفته‌تر، از گاز مبرد بازگشتی برای خنک کردن دیواره‌های داخلی سیلندر استفاده می‌شود.

پیستون و رینگ‌ها: آب‌بندی و جلوگیری از نشتی

پیستون قطعه‌ای است که در داخل سیلندر به صورت رفت و برگشتی (Reciprocating) حرکت می‌کند، اما برای اینکه فشار گاز به بیرون نشت نکند، از رینگ‌ها استفاده می‌شود. رینگ‌ها به دو دسته کلی تقسیم می‌شوند: رینگ‌های تراکمی (Compression Rings) که وظیفه آب‌بندی فضای بین پیستون و دیواره سیلندر را دارند تا گاز به زیر پیستون نفوذ نکند، و رینگ‌های روغن (Oil Rings) که وظیفه کنترل لایه روغن روی دیواره‌ها را دارند تا از ورود روغن به محفظه فشرده‌سازی یا خروجی گاز جلوگیری کنند.

یکی از حیاتی‌ترین نکات فنی، رعایت تلورانس یا فاصله بین رینگ و دیواره سیلندر است. اگر این فاصله زیاد باشد، افت فشار شدید می‌شود و اگر بیش از حد کم باشد، اصطکاک افزایش یافته و منجر به گریپ کردن یا یخ زدن پیستون می‌گردد.

سوپاپ‌ها: کنترل‌کننده‌های جریان گاز

سوپاپ‌ها در واقع دروازبان‌های سیلندر هستند. سه نوع رایج سوپاپ در سیلندرها وجود دارد:

• سوپاپ‌های قارچی (Poppet):برای فشارهای بالا و آب‌بندی عالی مناسب هستند.
• سوپاپ‌های رینگی (Ring):با کمک فنر عمل می‌کنند و برای کاربردهای صنعتی متداول هستند.
• سوپاپ‌های لبه‌دار یا فلپر (Reed/Flapper):از تیغه‌های نازک فلزی ساخته شده و برای کاربردهای سبک‌تر و سرعت‌های بالا ایده‌آل هستند.

نکته قابل توجه این است که سوپاپ تخلیه همواره بیشتر از سوپاپ مکش در معرض استهلاک است، زیرا با فشار مستقیم گاز گرم و فشرده در تماس است و شوک‌های مکانیکی بیشتری را تحمل می‌کند.

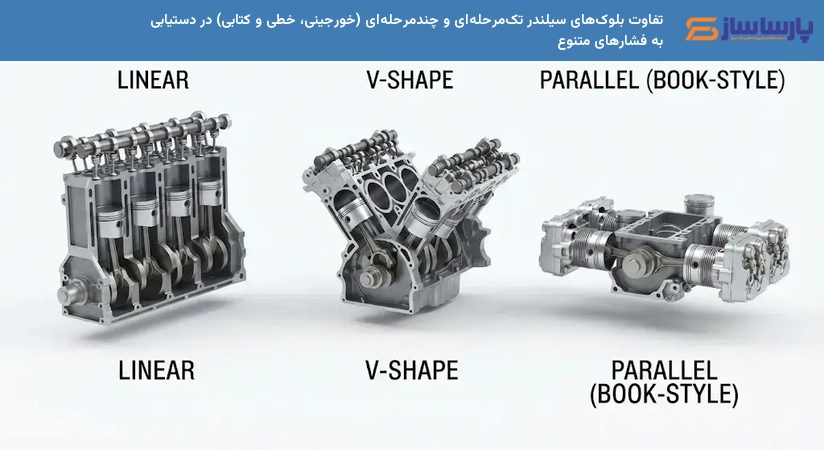

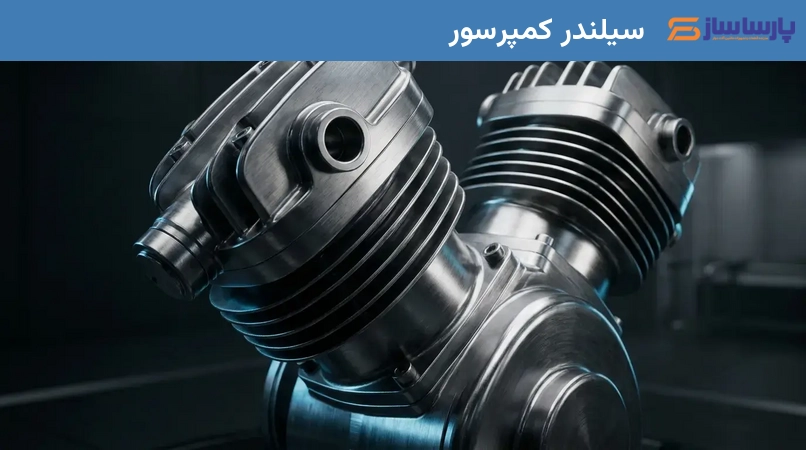

تفاوت بلوک‌های سیلندر تک‌مرحله‌ای و چندمرحله‌ای (خورجینی، خطی و کتابی) در دستیابی به فشارهای متنوع

سیلندر تک‌مرحله‌ای در مقابل چندمرحله‌ای

در سیلندرهای تک‌مرحله‌ای، گاز در یک مرحله از فشار محیطی به فشار نهایی می‌رسد. این سیستم برای فشارهای پایین (مثلاً تا 10 بار) مناسب است. اما برای دستیابی به فشارهای بسیار بالا، از سیستم چندمرحله‌ای استفاده می‌شود. در این حالت، گاز ابتدا در یک سیلندر اولیه فشرده شده، سپس از یک خنک‌کننده میانی (Intercooler) عبور می‌کند تا دمای آن کاهش یابد و سپس وارد سیلندر دوم با حجم کوچک‌تر می‌شود تا به فشار نهایی برسد. این روش مانع از گرم شدن بیش از حد گاز شده و راندمان کل سیستم را افزایش می‌دهد.

آرایش‌های هندسی بلوک سیلندر

بسته به ظرفیت و کاربرد، سیلندرها در آرایش‌های مختلفی قرار می‌گیرند:

• آرایش خطی (Linear):ساده‌ترین حالت است که سیلندرها در یک راستا قرار دارند. این مدل معمولاً برای ظرفیت‌های پایین و ساختارهای ساده به کار می‌رود.
• آرایش خورجینی (V-Shape):در این مدل، سیلندرها با زاویه مشخصی نسبت به هم قرار می‌گیرند. این طراحی باعث تعادل بیشتر در ارتعاشات و کاهش ابعاد کلی دستگاه در مقابل ظرفیت تولید می‌شود.
• آرایش کتابی (Book-style):این یک آرایش تخصصی است که در آن بلوک‌های سیلندر به صورت موازی و در کنار هم (شبیه صفحات کتاب) قرار گرفته‌اند. این ساختار معمولاً در کمپرسورهای صنعتی با فشار بسیار بالا به کار می‌رود تا فضای بیشتری برای خنک‌کاری بین سیلندرها وجود داشته باشد و پایداری مکانیکی بلوک در برابر فشارهای عظیم افزایش یابد.

سیستم‌های حمایتی: روان‌کاری و خنک‌کاری

روش‌های روغن‌کاری: پرتابی (Splash) در مقابل فشاری (Force-feed)

برای جلوگیری از سایش در سرعت‌های بالا، روان‌کاری اصولی ضروری است. در مدل‌های کوچک، از سیستم روغن‌کاری پرتابی استفاده می‌شود؛ در این روش، یک پیمانه یا "اسکوپ" روی میل‌لنگ نصب شده و با چرخش، روغن را از کارتر برداشته و به صورت پاششی روی دیواره‌های سیلندر و یاتاقان‌ها می‌پاشد.

برای درک بهتر مشخصات فنی یک سیلندر استاندارد صنعتی، جدول زیر را بررسی کنید:

اما در سیلندرهای صنعتی بزرگ، به دلیل فشار زیاد و دمای بالا، سیستم پرتابی پاسخگو نیست. در اینجا از پمپ‌های روغن (Force-feed) استفاده می‌شود که روغن را با فشار مشخص به نقاط حساس سیلندر، مانند سوپاپ‌ها و یاتاقان‌های اصلی، می‌رسانند تا لایه روغن همواره حفظ شود.

مدیریت دمای سیلندر

علاوه بر پره‌های خنک‌کننده، روش‌های دیگری نیز برای مدیریت دما وجود دارد. خنک‌کاری با هوا (Air Cooling) رایج‌ترین روش است که توسط فن‌های صنعتی تقویت می‌شود. در کاربردهای حساس‌تر، خنک‌کاری با مایع یا استفاده از جکت‌های آبی دور سیلندر به کار می‌رود تا دمای بدنه در محدوده ایمن باقی بماند و از تخریب روغن جلوگیری شود.

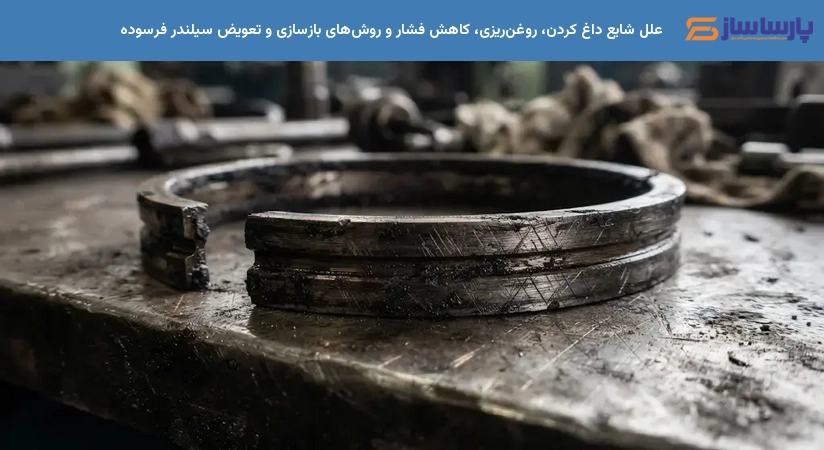

علل شایع داغ کردن، روغن‌ریزی، کاهش فشار و روش‌های بازسازی و تعویض سیلندر فرسوده

چرا سیلندر داغ می‌کند؟

بالا رفتن دمای غیرعادی سیلندر معمولاً ناشی از عوامل زیر است:

• اصطکاک شدید به دلیل کمبود روغن یا استفاده از روغن نامرغوب.
• مسدود شدن پره‌های خنک‌کننده توسط گرد و غبار و لایه‌های روغن که مانع تبادل حرارتی می‌شود.
• خرابی سوپاپ‌ها که باعث بازگشت گاز به داخل سیلندر و تکرار چرخه فشرده‌سازی در یک فضای کوچک می‌شود.

تحلیل نشتی روغن و کاهش فشار

وقتی رینگ‌های پیستون به دلیل سایش یا استفاده از روغن‌های غیر استاندارد فرسوده می‌شوند، دیگر نمی‌توانند فضای بین پیستون و سیلندر را آب‌بندی کنند. این امر منجر به مشکلات زیر می‌شود:

• نشت روغن:ورود روغن به داخل خط هوا که باعث آلودگی محصولات نهایی می‌شود.
• کاهش فشار:بخشی از گاز فشرده شده به زیر پیستون می‌گریزد و راندمان کلی افت می‌کند.
• نشتی خارجی:فرسودگی واشرها و گسکت‌های بلوک سیلندر منجر به نشت روغن به محیط بیرون می‌گردد.

راهنمای بازسازی و تعویض قطعات

زمانی که سیلندر دچار افت راندمان می‌شود، ابتدا باید بررسی شود که آیا مشکل قابل تعمیر است یا خیر. اگر دیواره‌های داخلی سیلندر دچار خط و خش عمیق نشده باشند، می‌توان با عملیات "هونینگ" (Honing) برای صاف کردن سطوح و تعویض رینگ‌ها، سیلندر را بازسازی کرد. اما اگر دیواره‌ها دچار تخریب گسترده شده باشند یا ترک‌هایی در بدنه چدنی مشاهده شود، تنها راه حل، تعویض کامل بلوک سیلندر است تا ایمنی و فشار دستگاه تضمین گردد.
